27. Конструкции воздуховодов и фасонных частей.

Воздуховоды являются неотъемлемой частью любой вентиляционной системы и предназначены для транспортировки воздуха или любой другой смеси газов.

Воздуховоды (прямые участки и фасонные части) прямоугольного сечения и круглого сечения изготавливаются по видам и размерному ряду принятому в:

• ВСН 353-86 «Проектирование и применение воздуховодов из унифицированных деталей»;

• ТУ 36-736-93 «Воздуховоды металлические»;

• СНиП 2.04.05-91 «Отопление, вентиляция, кондиционирование».

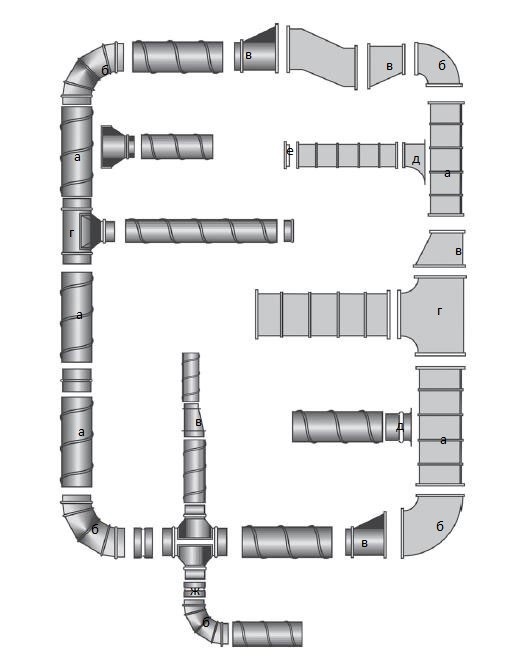

Сеть воздуховодов компонуется из унифицированных деталей :

прямых участков (а), отводов (б), переходов (в),тройников (г), врезок (д), заглушек (е), нипелей (ж)

После выхода из шумоглушителя, обработанный воздушный поток готов к распределению по помещениям. Для этих целей используется воздухопроводная сеть, состоящая из воздуховодов и фасонных изделий(тройников, поворотов, переходников).

Основными характеристиками воздуховодов являются площадь сечения, форма(круглая или прямоугольная) и жесткость (жесткие, полугибкие и гибкие).

Скорость потока в воздуховоде не должна превышать определенного значения, иначе воздуховод станет источником шума. Площадь сечения воздуховодов подбирается исходя из расчетного значения воздухообмена и максимально допустимой скорости воздуха.

Жесткие воздуховоды изготавливаются из оцинкованной жести и могут иметь круглую или прямоугольную форму. В отдельных случаях жесткие воздуховоды должны быть изготовлены из нержавеющей стали.

Полугибкие и гибкие воздуховоды имеют круглую форму и изготавливаются из многослойной алюминевой фольги. Круглую форму таким воздуховодам придает каркас из свитой в спираль стальной проволоки. Такая конструкция удобна тем, что воздуховоды при транспортировке и монтаже можно складывать "гармошкой". Недостатком гибких воздуховодов является высокое аэродинамическое сопротивление, вызванное не ровной внутренней поверхностью, поэтому их используют только на участках небольшой протяженности.

28. Материалы, применяемые при изготовлении воздуховодов.

Вентиляционная система состоит из сети соединенных воздуховодов, по которым циркулируют воздушные массы. По характеру сечения воздуховоды делятся на круглые и прямоугольные. Также воздуховоды разделяются на пластиковые и стальные в зависимости от материала, из которого они произведены. Это наиболее популярные материалы для производства воздуховодов. Однако не стоит забывать, что воздуховоды изготавливаются также из кирпича, бетона, алюминиевой фольги. Существует огромное разнообразие материалов для изготовления воздуховодов.

Воздуховоды из оцинкованной стали

Наибольшей популярностью на рынке вентиляции пользуются прямоугольные воздуховоды из оцинкованной стали. При строительстве производственных помещений они просто незаменимы, так как выдерживают высокие температуры перемещаемого воздуха (до 80 °С), достаточно прочны и долговечны, хорошо функционируют в агрессивных средах. Из оцинкованной стали производят также вытяжки для производственных цехов. Область применения таких воздуховодов чрезвычайно широка, их устанавливают в коттеджах, квартирах, ресторанах, клубах и в офисных помещениях. Одним из существенных достоинств их является легкость и долговечность.

Воздуховоды из оцинкованной стали бывают с прямоугольным и круглым сечением. Компания СМК-Вент производит круглые и прямоугольные воздуховоды из оцинкованной стали. Купить необходимые для вашего помещения изделия вы можете, обратившись к нам по телефону: (343) 263-20-37.

Гибкие воздуховоды

Гибкие воздуховоды в последнее время получили значительное распространение. Такие изделия изготавливают из синтетических материалов и алюминиевых лент. Гибкие воздуховоды могут быть каркасные и бескаркасные, что зависит от того, есть ли проволочный каркас, представляющий собой стальную проволоку.

Пластиковые воздуховоды

Пластиковые воздуховоды, изготовленные из полипропилена, просты в эксплуатации. Выдерживают различные температуры от -40 до +80. Большим плюсом таких воздуховодов является большая скорость прохода воздушных масс по сравнению с металлическими воздуховодами. Это объясняется физическими свойствами полипропилена.

Какой бы вид воздуховодов вы не выбрали для организации вентиляционной системы вашего помещения, главное, чтобы она эффективно функционировала. Это зависит как от правильного выбора воздуховода, так и от правильного монтажа готового изделия. Ну а выбор начинается с подбора подходящего по всем параметрам материала
