Министерство образования и науки Республики Казахстан

Алматинский Колледж Технологий и Флористики

Дипломная работа

Тема: «Аппаратное обеспечение персонального компьютера»

Руководитель

Мергенбаева А.Х.

Выполнил:

Студент гр. 19

Дружинин В.В.

(подпись) (дата)

Алматы 2014

Содержание:

  1. Материнская плата

  2. Процессор

  3. Система охлаждения

  4. ОЗУ

  5. Жесткий диск

  6. Видео адаптер

  7. Дисковод

  8. Системный блок и блок питания

  9. Охрана труда «Профилактика пожарной безопасности »

  10. Экономика «Фирма»

Введение

Персональные компьютеры все прочнее входят в нашу жизнь. Если каких-то 15 лет назад их можно было увидеть только в солидных организациях, то сегодня ПК старенький или ультрасовременный, слабенький или невероятно мощный стоит в каждом магазине и офисе, фитнесс-клубе и кафе, библиотеке и квартире. Сложно найти сферу человеческой деятельности, в которой не были бы задействованы компьютеры они используются для ведения бухгалтерского учета и создания сложных научных моделей, разработки дизайна и создания музыки, хранения и поиска информации в базах данных, игр и прослушивания музыки.

Персональный компьютер можно рассматривать с двух точек зрения аппаратного обеспечения (hardware) и программного обеспечения (software). Разумеется, эти сферы тесно взаимосвязаны без аппаратного обеспечения не будет работать ни одна программа, а без программного обеспечения аппаратное обеспечение будет представлять собой просто набор микросхем. Первый вопрос данной работы аппаратное обеспечение. При всем многообразии модификаций и вариантов персональных компьютеров в любой, даже самый экзотический комплект, неизменно входят одни и те же виды устройств. Именно эти базовые устройства, их назначение и виды, и будут рассмотрены в первой главе.

С увеличением числа компьютеров и расширением сферы их применения возникла потребность объединения отдельных ЭВМ в сети. Каждый пользователь - будь он программист или просто любитель поиграть - никогда не сможет иметь у себя все необходимые ресурсы. Одним требуются новые средства разработки и документация. Другим - быстро и удобно передать информацию. Третьим - новые программы, обновления. Все эти задачи решают различные компьютерные сети.

По территориальной классификации сети делятся на локальные (Local Area Network) относительно небольшие сети масштаба предприятия, офиса, дома; муниципальные (Metropolitan Area Network) сети масштаба города; глобальные (Wide Area Network) сети, охватывающие значительное географическое пространство регион, страну, континент, планету. Во второй главе данной работы будут рассмотрены локальные сети их виды, топология, уровни взаимодействия и используемое оборудование. Также будет уделено внимание адресации в IP-сетях.

Целью данной работы является рассмотрение аппаратного обеспечения и локальных вычислительных сетей персональных компьютеров. Для достижения цели предстоит решить ряд задач: в первой части обозначить основные устройства, входящие в состав персонального компьютера; изучить их виды и назначение. Во второй части разобрать уровни сетевого взаимодействия, топологию (способ организации) сетей; представить используемое в сетях оборудование.

Анализируя литературу, отметим, что книг и статей (и электронных, и вышедших в журналах), посвященных как аппаратному обеспечению персонального компьютера, так и локальным вычислительным сетям, чрезвычайно много. Однако большая часть носит сугубо практический, а не аналитический характер и ориентирована на пользователей (или администраторов), которые должны решить конкретную жизненную задачу например, настроить сеть определенной конфигурации. Другая проблема подбора источников быстрое устаревание данных. Так, 5 лет назад беспроводные сети воспринимались как что-то невероятное, сегодня же они широко применяются; многоядерные процессоры тоже вошли в наш обиход совсем недавно.

  1. Материнская плата

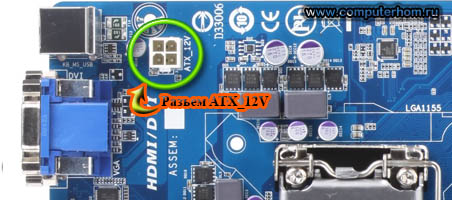

Разъем питания ATX_12V Разъем питания ATX К разъему ATX_12V подключается провод 4pin, от блок питания. Разъем ATX_12V предназначен для подачи питания на процессор.

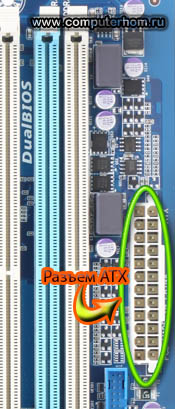

К разъему ATX подключается провод отблок питания с конектором питания 24pin. Разъем ATX предназначен для подачи питания на материнскую плату. Разъем ATX на материнской плате может 20 или 24 контакта, в зависимости от модели материнской платы.

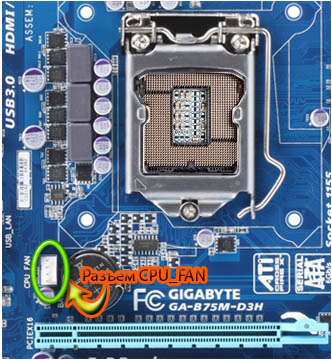

Разъем для подключения кулера CPU_FAN Разъем для подключения кулера SYS_FAN1 Разъем для подключения кулера SYS_FAN2 Разъем для подключения кулера PWR_FAN В разъем CPU_FAN подключается кулер для процессора, с помощью которого будет происходить охлаждения процессора.

В разъем SYS_FAN1, SYS_FAN2, PWR_FAN подключаются дополнительные вентиляторы для охлаждения корпуса.

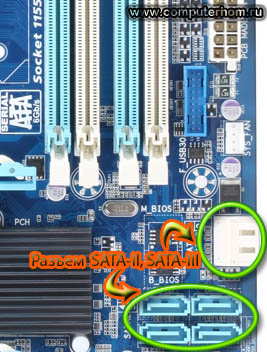

Разъем флопи-дисковода FDD. К этому разъему подключается шлейф флопи-дисковода. На сегодняшний день на новых материнских платах не производится, так как разъем FDD не нужен. К разъему IDE, SATA-II, SATA-III (SATA 6Gb/s), к этим разъемам подключаются жесткие диски и DVD приводы. Разъем IDE на сегодняшний день на материнских платах не производятся.

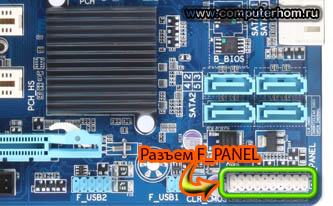

Разъем F_PANEL, в этот разъем подключаются провода от корпуса, которые отвечают за перезагрузку компьютера, за выключения компьютера и включения компьютера.

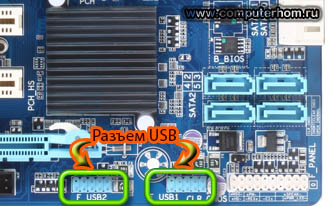

Разъем USB, в разъем USB подключаются провода от корпуса от передней панели, для подключения флешки, а также дополнительных USB устройств.

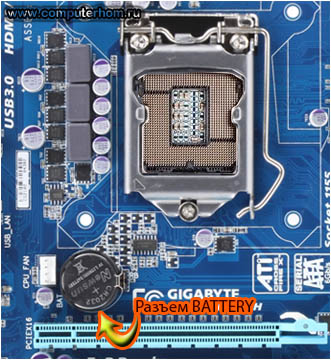

Разъем BATTERY, в этот разъем устанавливается батарея, которая сохраняет настройки в BIOS, дату и время на вашем компьютере. Если после выключения компьютера и включения на вашем компьютере сбивается время и дата, то значит, ваша батарейка на вашей материнской плате разрядилась и вам пора ее заменить.

Разъем передней аудио панели F_AUDIO, в этот разъем подключаются провода от корпуса передней панели (микрофон наушники).

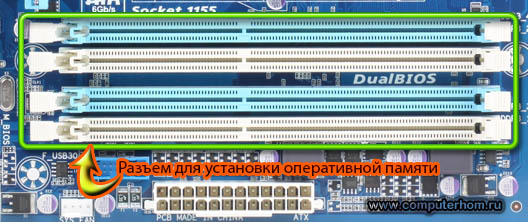

Разъем DDR, в этот разъем устанавливаются модули оперативной памяти DDR, DDR2, DDR3. Но прежде чем устанавливать модули оперативной памяти нужно знать кокой модуль оперативной памяти поддерживает ваша материнская плата и процессор.

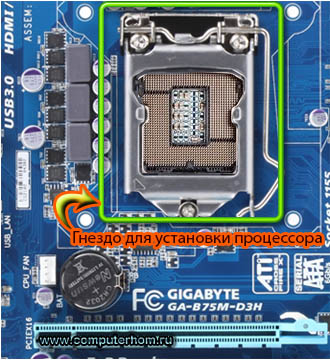

Разъем для установки процессора в гнездо, материнские платы производятся двумя фирмами INTEL и AMD и имеют разное гнездо Socket. Материнская плата с чипсетом INTEL производится со следующим сокетом: Socket478, Socket LGA775, Socket LGA1156, Socket LGA1155, Socket LGA1366, Socket LGA2011. Материнская плата с чипсетом AMD производится со следующим сокетом: Socket AM2, Socket AM2 plus, Socket AM3, Socket AM3 plus, Socket FM1.

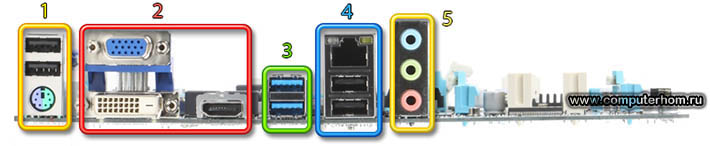

Разъем USB и PS/2, в эти разъемы подключаются мышка и клавиатура. Разъем VGA, DVI, HDMI, в эти разъемы подключаются монитор, телевизор, имеющий такой же разъем. Порт USB 3.0 Разъем RJ-45 LAN и порт USB 2.0, в разъем RJ-45 LAN подключается сетевой кабель. Разъем Line-out, Line-in, Mic-in, в эти разъемы подключаются колонки и микрофон.

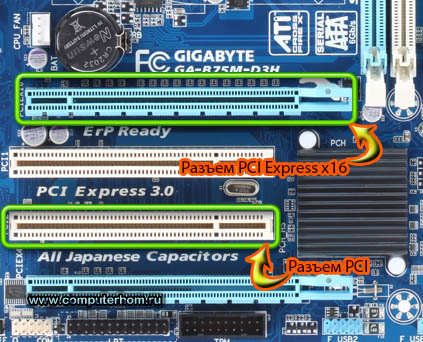

И так подведем свами итоги по описанию материнской платы. В материнских платах время от времени происходит процесс замены разъемов на более новые, а старые разъемы вообще перестают производить на материнских платах. Материнские платы со слотами оперативной памяти производятся со следующими слотами DDR, DDR2, DDR3. Материнские платы со слотами DDR уже не производятся. Материнские платы со слотами DDR2 пока еще производятся. На сегодняшний день с новыми разъемами материнская плата производится слотами DDR3. Материнская плата с разъемом для установки видеокарты производится с разъемами AGP, PCI Express x16, PCI Express x16 2.0, PCI Express x16 3.0 Материнские платы с разъемом AGP уже не производятся. Материнские платы с разъемом PCI Express x16 еще производится. На сегодняшний день с новыми разъемами для установки видеокарты, материнская плата производится с разъемом PCI Express 3.0. Материнская плата с разъемом для установки жесткого диска производятся со следующими разъемами IDE, SATAII, SATAIII (SATA 6Gb/s). Материнские платы с разъемом IDE уже не производятся. Материнские платы с разъемом SATAII еще производится. На сегодняшний день с новыми разъемами для установки жесткого диска, материнская плата производится с разъемом SATAIII (SATA 6Gb/s). Материнская плата с разъемами USB производится с разъемами USB 1.0, USB 2.0, USB 3.0 Материнская плата с разъемами USB 1.0 уже не производятся. Материнская плата с разъемами USB 2.0 еще производится. На сегодняшний день материнская плата производится с новыми высокоскоростными портами и разъемами USB 3.0
