Лабораторная работа № 4
РЕВЕРСИВНЫЕ ТРАНЗИСТОРНЫЕ ЩИРОТНО-
ИМПУЛЬНЫЕ МОДУЛЯТОРЫ
Цель работы. Ознакомится с принципами функционирования и приобрести навыки исследования различных схем реверсивных широтно-импульсных модуляторов (ШИМ). Определить основные параметры ШИМ. Получить основные сведения о системах управления ШИМ. Объем и исследуемые схемы выпрямления определяются вариантом задания табл. 4.1.
4.1. Методические указания
4.1.1. Реверсивный шим с совместным управлением

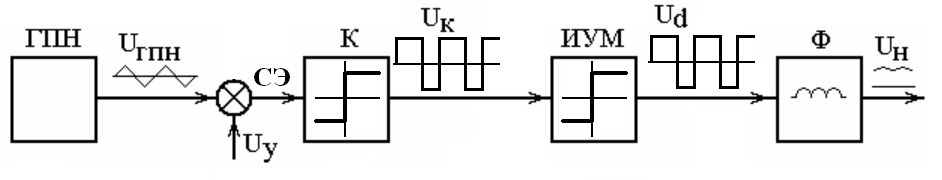

Функциональная схема реверсивного ШИМ с совместным управлением приведена на рис. 1. При совместном управлении совмещается формирование положительных и отрицательных импульсов, и они одновременно формируются в выходном напряжении.
Рис. 4.1. Функциональная схема ШИМ с совместным управлением:
ГПН – генератор пилообразного напряжении;, К – компаратор; ИУМ – импульсный усилитель мощности; Ф – фильтр высших гармоник
Генератор
пилообразного напряжения ГПН формирует
симметричную разнополярную пилу, которая
суммируется с напряжением управления
и поступает на компаратор с разнополярным
выходным напряжением. Переключение
компаратора происходит при
,
а его функционирование описывается
следующей системой уравнений:
,
если
; (4.1)
,
если
.
Импульсный усилитель мощности ИУМ усиливает импульсы компаратора, а фильтр Ф обеспечивает сглаживание тока или напряжения нагрузки. Если нагрузка обладает фильтрующими свойствами, то фильтр может отсутствовать.

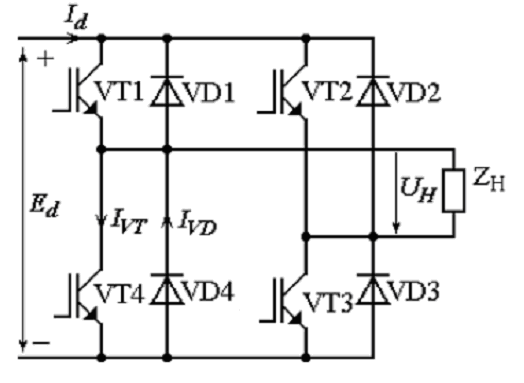

Выходные каскады импульсного усилителя мощности реверсивного ШИМ реализованы в виде мостовой (рис. 4.2) схемы.

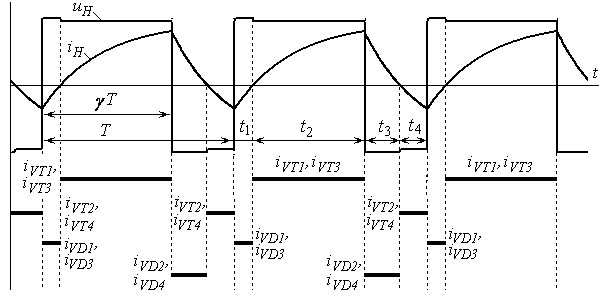

Временные диаграммы реверсивного ШИМ с совместным управлением при разнополярном выходном токе приведены на рис. 4.3. Когда открыты транзисторы, напряжение на нагрузке меньше напряжения Ed на величину падения напряжения на транзисторах. Когда открыты диоды, напряжение на нагрузке больше напряжения Ed на величину падения напряжения на диодах.
Рис. 4.2. Выходные каскады импульсного усилителя мощности
Рис. 4.3. Временные диаграммы реверсивного ШИМ с совместным управлением
В интервалах t2 и t4 энергия из источника Е.Д.С. передается в нагрузку, а в интервалах t1 и t4 происходит рекуперация энергии из нагрузки в источник Е.Д.С. В мостовой схеме ток id в среднем всегда положительный, но содержит отрицательные участки. Источник напряжения Ed построенный на базе выпрямителя не может пропустить отрицательный ток, поэтому он шунтируется емкостью достаточной величины.
Среднее значение напряжения на нагрузке равно
, (4.2)
где
–
относительная длительность положительного
импульса.
Гармонический состав напряжения нагрузки найдем, приняв за нулевой момент времени середину положительного импульса, определив коэффициенты разложения Фурье для косинусоидальных составляющих. Соответственно амплитуды гармоник определяются выражением
(4.3)
где k – номер гармоники.
В выходном напряжении
присутствуют гармоники со всеми
(нечетными и четными) номерами. Коэффициент
пульсаций напряжения учитывает только
первую гармонику пульсаций, так как
более высокие гармоники имеют меньшую
амплитуду и эффективно фильтруются.
При нулевом среднем напряжении нагрузки
коэффициент пульсаций стремится к
бесконечности
. (4.4)
