2.1 Классификация электрических схем
Электрические схемы подразделяются на:

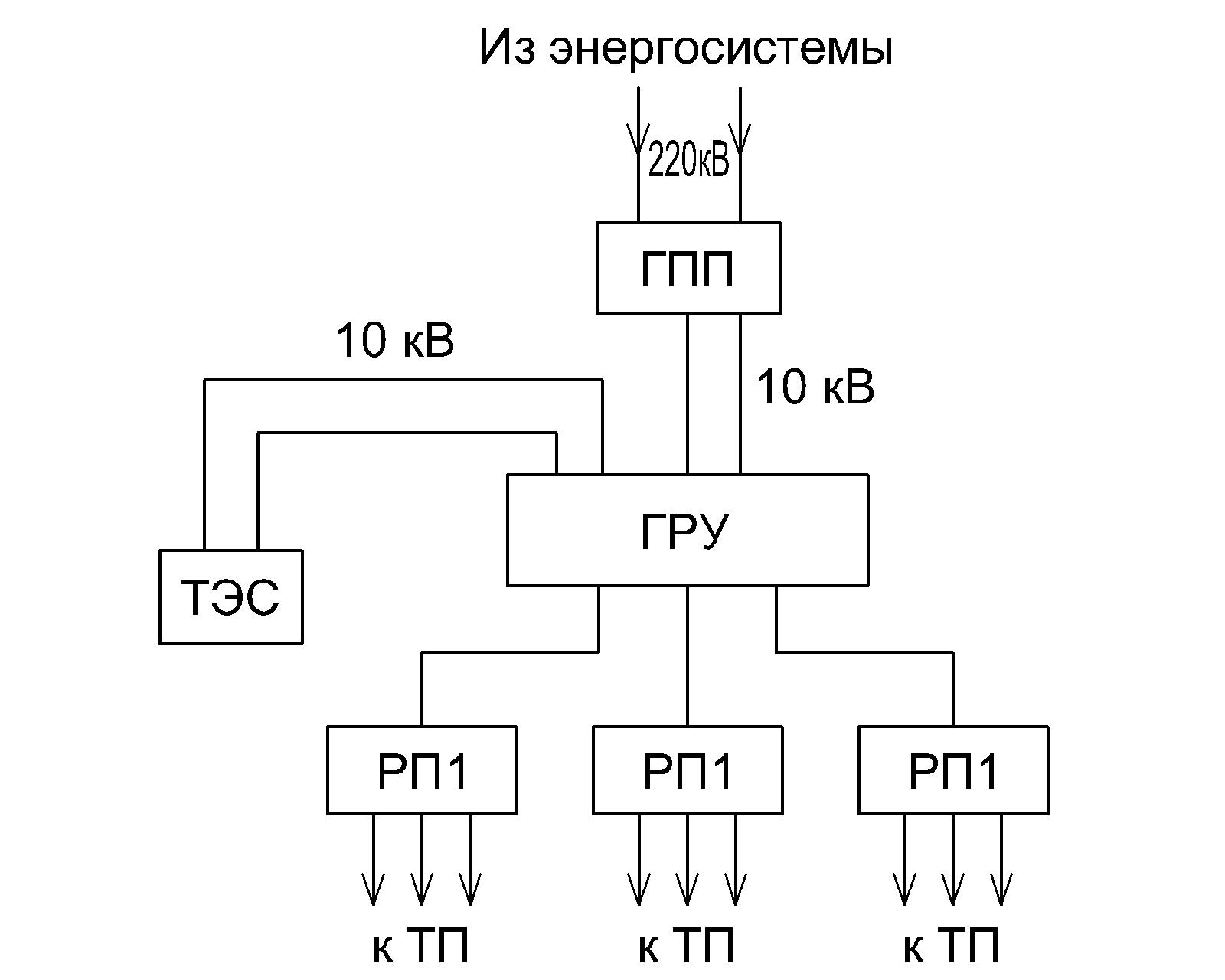

структурные определяют основные элементы установки или изделия и разрабатываются на первой стадии проектирования для первоначальных решений. На этих схемах дают упрощенное изображение основных элементов в виде прямоугольников и линий связи между этими элементами. Внутри прямоугольников вписывают наименование элемента и другие данные.

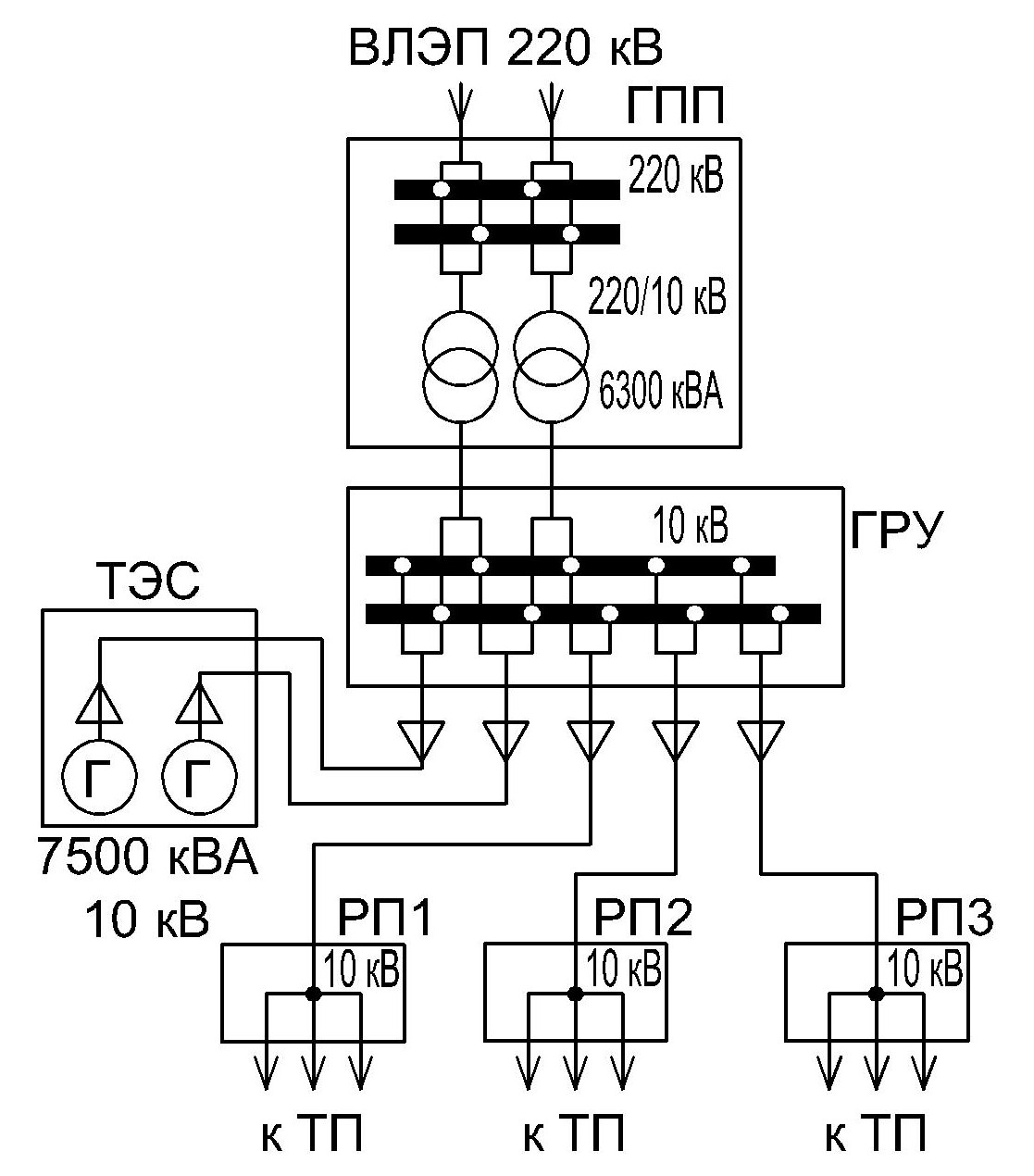

функциональные определяют процессы в отдельных элементах установок или энергетических устройств, являются дальнейшим развитием структурных схем и служат для более углубленного ознакомления с ними. Внутри прямоугольников изображают все энероисточники и преобразователи с указанием их мощности, с помощью условных обозначений. Связи между отдельными элементами конкретизируются.
принципиальные (полные). На принципиальной схеме изображают все электрические элементы, необходимые для нормальной работы установки, а также электрические связи между ними. Условные графические обозначения изображают либо в положении, в котором они даны в стандарте, либо повернутыми на угол 90° против часовой стрелки. Принципиальные схемы могут быть однолинейными и многолинейными, а также: схемы силовых цепей, схемы вспомогательных цепей, объединенные схемы.
схемы соединений (монтажные). На таких схемах изображают соединения составных частей устройства в деталях с указанием характера прокладки проводов, сбора их в жгуты и крепления. На монтажных схемах даются способы прокладки кабелей и трубопроводов, указывается их расположение в кабельных каналах, а также места присоединений и выводы. Схемы соединений являются документом, по которому производится монтаж установки. Монтажные схемы могут быть следующих видов: схема внутренних соединений, схема внешних соединений.
2.2 Однолинейное и многолинейное изображение принципиальных электрических схем

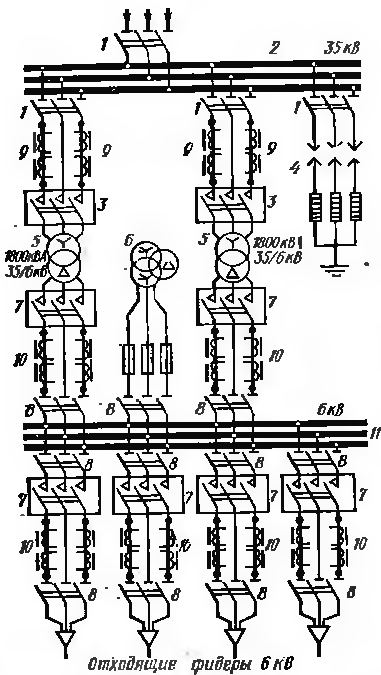

Принципиальные схемы силовых цепей чаще всего выполняются в однолинейном изображении, хотя иногда можно встретить и многолинейные схемы.
Схемы вспомогательных цепей могут иметь однолинейное и многолинейное изображения.

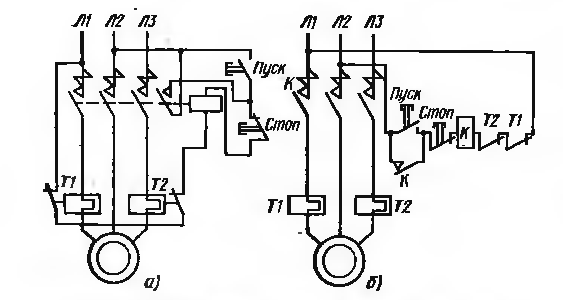

В схемах управления электроприводом вспомогательные цепи часто изображают совместно со схемой главных цепей. При их маркировке иногда кроме буквенного обозначения аппарата и его номера указываются цифровые индексы контактов в виде дроби, в числителе которой проставляют номер аппарата, а в знаменателе – номер контакта, например К2/1, К2/2.

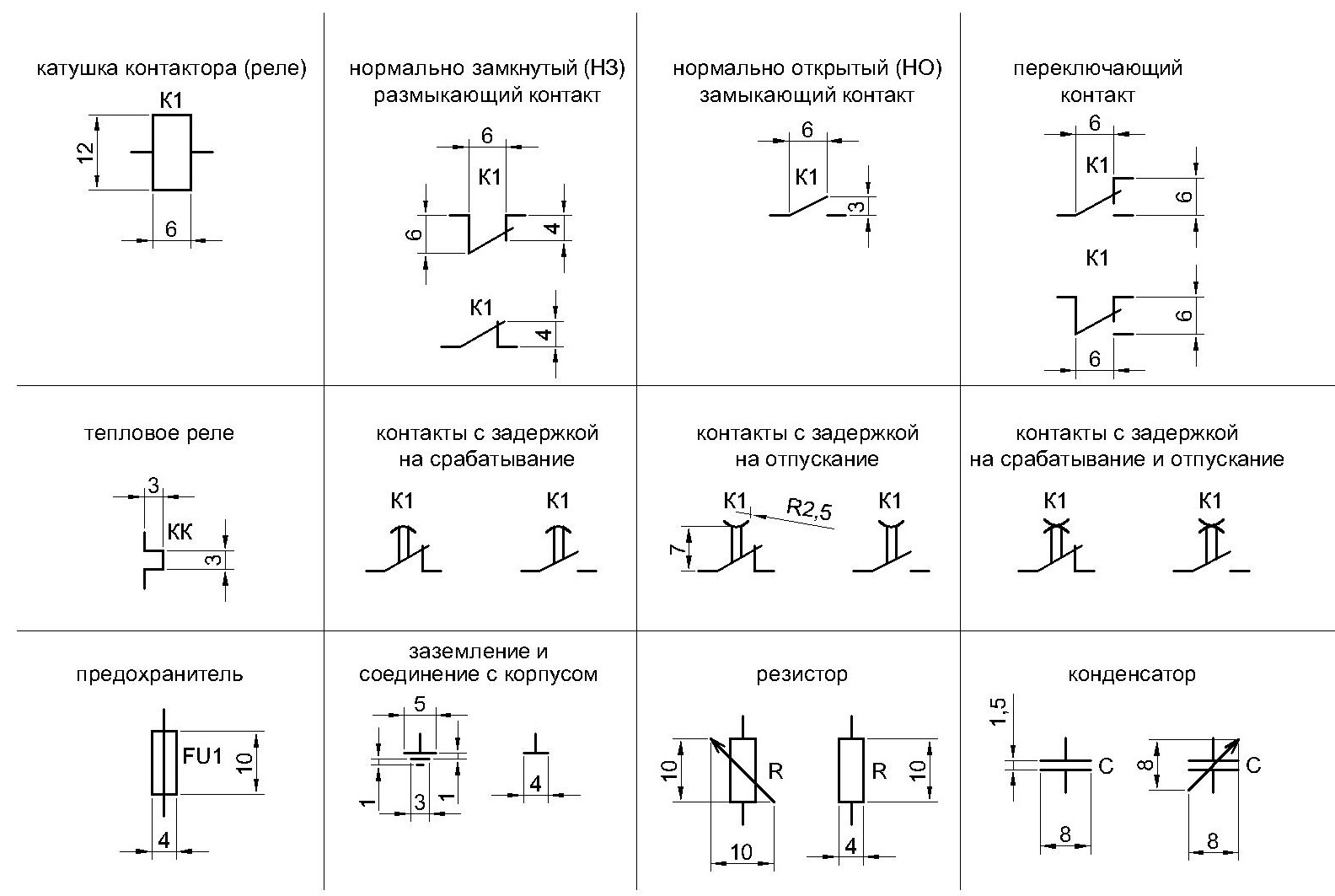

2.3 Условное изображение электрических аппаратов и других элементов электрических схем
Обозначения условные графические в схемах. Обозначения общего применения (ГОСТ 2.721-74)
Электрические машины (ГОСТ 2.722-68).
Катушки индуктивности, реакторы, дроссели, трансформаторы, автотрансформаторы и магнитные усилители (ГОСТ 2.723-68).
Разрядники. Предохранители (ГОСТ 2.727-68).
Электроизмерительные приборы (ГОСТ 2.729-68).
Источники света (ГОСТ 2.732-68).
Источники тока электрохимические (ГОСТ 2.742-68).
Электронагреватели, устройства и установки электротермические (ГОСТ 2.745-68).
Обозначения условные графические электростанций и подстанций в схемах электроснабжения (ГОСТ 2.748-68).
Линии электрической связи, провода, кабели и шины (ГОСТ 2.751-73).
Приборы полупроводниковые (ГОСТ 2.730-73 с измен. 1989г.).
Резисторы. Конденсаторы (ГОСТ 2.728-74).
Воспринимающая часть электромеханических устройств (ГОСТ 2.756-76).
Устройства коммутационные и контактные соединения (ГОСТ 2.755-74).
