5.5.6 Выбор опн
Наибольшее длительно допустимое рабочее напряжение.
На подстанциях в нормальном
режиме допустимое напряжение Uнр
не должно быть более, чем 1,2 Uном
в сетях 3-20 кВ, 1,15 Uном
– на подстанциях 35 кВ,
– в сетях 110, 220 кВ и
– в сетях 330 кВ и
– в сетях 500-750 кВ.
При выборе ОПН для установки
в нейтрали трансформаторов 110, 220 кВ
можно считать, что на ОПН нейтрали
действительно может воздействовать
напряжение частотой 50 Гц не более
Для определения расчетной величины рабочего напряжения ограничителей необходимо знать величину максимального допустимого рабочего напряжения Uнр и зависимости Кв = U/Uнр (из вольт-секундной характеристики ОПН). Если длительность ОЗЗ ограничивается:
Если температура окружающей среды превышает 45°С, то Uнр.ОПН повышают на 2% каждые 5°С.
Например, необходимо определить расчетную величину длительного рабочего напряжения на ограничителе ОПН, установленного в городской кабельной сети 35 кВ. Время поиска и ликвидации замыкания одной фазы на землю 2 часа. В этом случае Uнр = 1,15× Uном = 1,15×35 = 40,5 кВ. Расчетное время t = 2×60×60 = 7200 с, коэффициент КВ = 1,23 и Uнр.ОПН = Uнр / КВ = 40,5 / 1,23 = 32,9 кВ. По данному параметру можно выбрать ОПНп-35/550/37-10-III(IV)-УХЛ1 «Полимер-аппарат».
Выбор по номинальному разрядному току.
В случае установки ОПН для защиты от грозовых перенапряжений разрядный ток принимают 5 кА.
Разрядный ток принимают равным 10 кА в следующих случаях:
в районах с интенсивной грозовой деятельностью более 50 грозовых часов в год;
в сетях с ВЛ на деревянных опорах;
в схемах грозозащиты двигателей и генераторов, присоединенных к ВЛ;
в районах с высокой степенью промышленных загрязнений или если ОПН расположен в 1000 или менее метрах от моря;
в схемах грозозащиты, к которым предъявляются повышенные требования по надежности.
5.6 Устройства защитного отключения
5.6.1 Системы заземления электроустановок

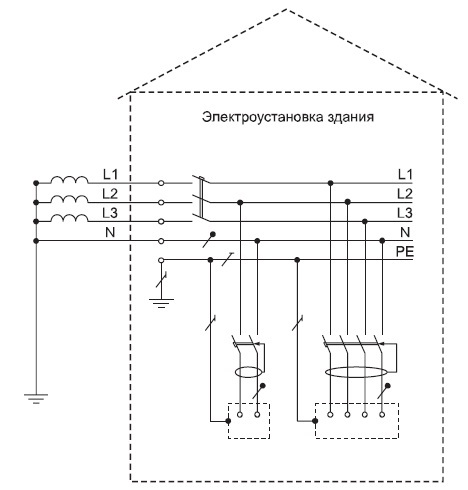

Система ТТ – система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки заземлены при помощи заземляющего устройства, электрически независимого от глухозаземленной нейтрали источника.
Система TN – система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников. Основное условие электробезопасности системы TN состоит в том, чтобы значение тока при коротком замыкании между фазным поводником и открытой проводящей частью превышало величину тока срабатывания защитного устройства за нормированное время. Система TN разделяется на 3 типа.

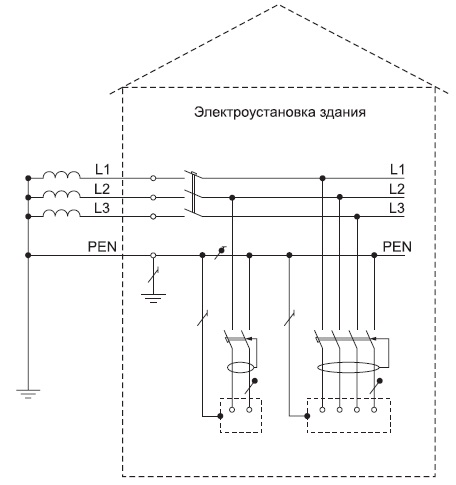

Система TN-C – система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении. Такая система называется четырехпроводной. В качестве защитного проводника в такой системе используется проводник PEN, который одновременно выполняет функции нулевого рабочего и нулевого защитного проводника.

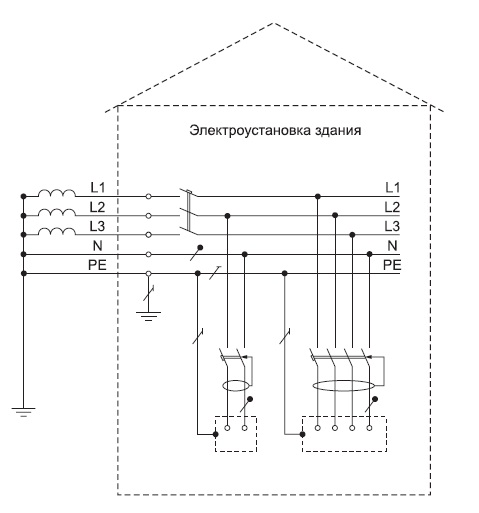

Система TN-S – система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении. Такая система называется пятипроводной. Здесь используются самостоятельные: нулевой защитный PE проводник и нулевой рабочий N проводник, которые прокладываются раздельно.

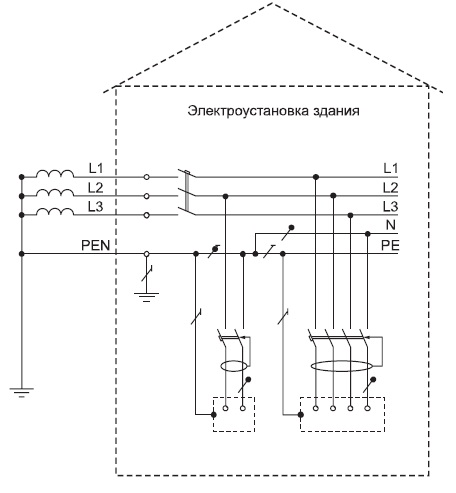

Система TN-C-S – система TN, в которой функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике в какой-то ее части, начиная от источника питания.

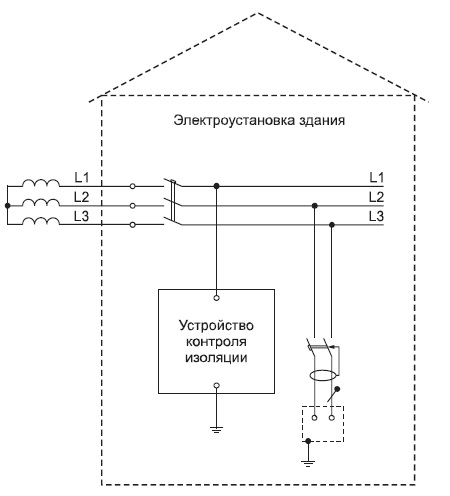

Система IT – система, в которой нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены.
