5.3.8 Выбор автоматических выключателей

Выбор по условиям нормального режима.

Номинальное напряжение выключателя должно соответствовать напряжению сети:

При защите линии питания электродвигателя номинальный ток расцепителя автоматического выключателя должен соответствовать номинальному току двигателя:

При защите группы электроприемников номинальный ток расцепителя автоматического выключателя должен соответствовать их расчетному току в длительном режиме:

Выбор по условию стойкости при КЗ.

Значение ПКС должно быть не меньше значения максимального тока КЗ, который этот выключатель отключает.

Выбор по условию электродинамической стойкости

Значение электродинамической стойкости должно быть не меньше амплитудного значения ударного тока КЗ в месте установки выключателя. Эту проверку не выполняют, если значение электродинамической стойкости для автоматического выключателя не указано.

Выбор по условию термической стойкости.

Тепловой импульс тока КЗ в данной цепи не должен превышать указанное в каталоге значение термической стойкости выключателя. Эту проверку не выполняют, если значение термической стойкости для автоматического выключателя не указано.

Выбор по условию селективности.

Селективность должна быть обеспечена между последовательно включенными выключателями в сети 0,4 кВ, между защитой со стороны ВН питающего трансформатора и выключателями 0,4 кВ, а также между выключателем и магнитным пускателем (контактором с тепловым реле) данного присоединения.

Селективность данных защит проверяется сопоставлением их характеристик на карте селективности. Защитные характеристики, построенные с учетом разбросов по току и времени срабатывания, не должны накладываться или пересекаться.

Селективность релейной защиты со стороны ВН питающего трансформатора и автоматических выключателей НН достигается согласованием тока и времени срабатывания максимальной токовой защиты трансформатора с отсечками выключателей НН.

5.4 Карты селективности защит низкого напряжения

5.4.1 Уровни электроснабжения

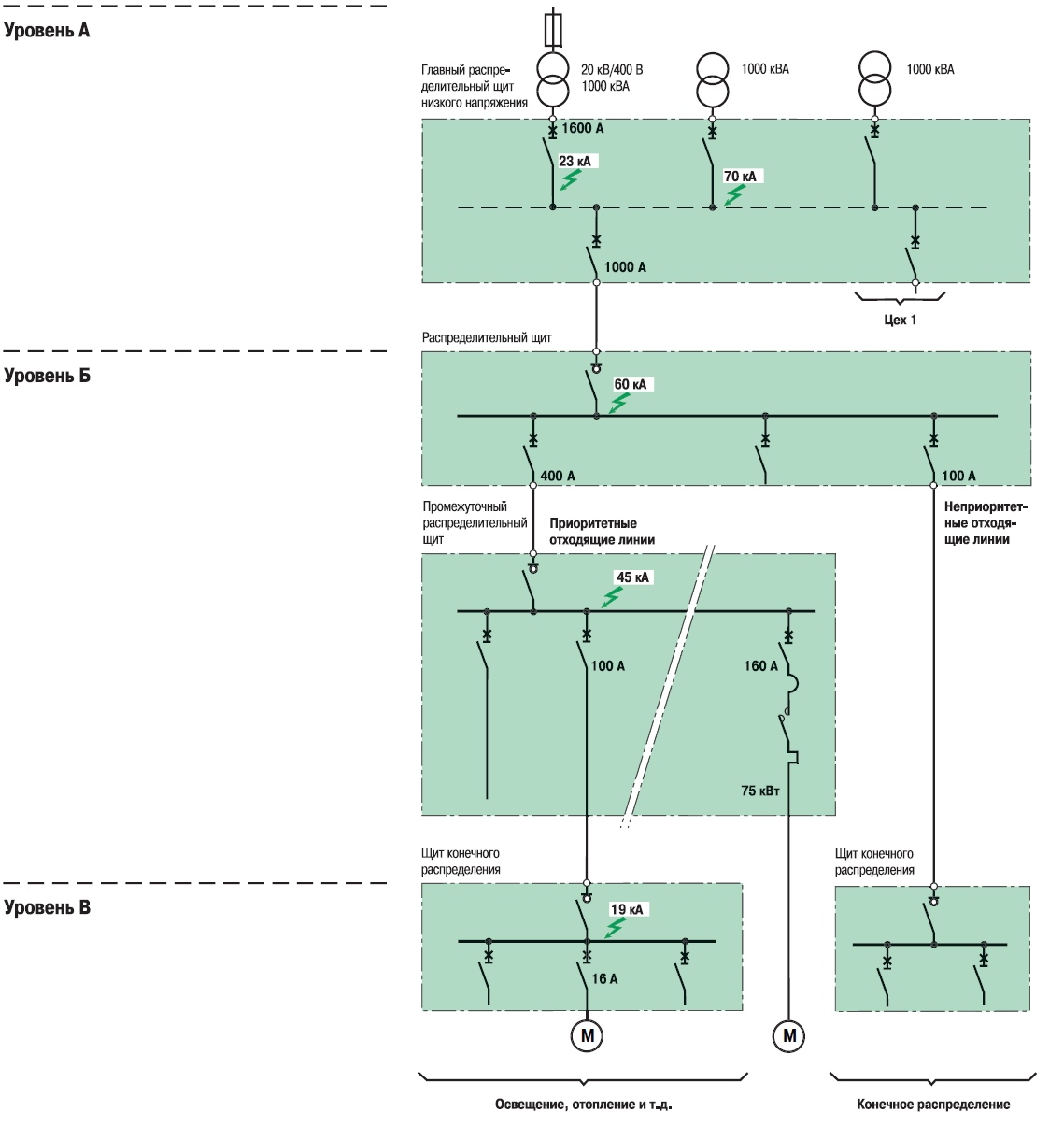

Схему электроснабжения на стороне низкого напряжения можно разделить на 3 уровня.

Главный распределительный щит – это наиболее важная часть сети низкого напряжения. Надежность (бесперебойность) электроснабжения является основным требованием на этом уровне (А).

Особенности уровня (Б) электроснабжения:

• распределение электроэнергии осуществляется по кабельным линиям и шинопроводам;

• удаленность от источников питания небольшая, поэтому токи КЗ могут достигать значений до 100 кА;

• на этом уровне также очень важно обеспечить бесперебойное электроснабжение.

Автоматические выключатели на уровне Б должны ограничивать тепловые и электродинамические воздействия и быть полностью скоординированными с вышерасположенными и нижерасположенными устройствами защиты.

На уровне В автоматические выключатели защищают непосредственно конечного потребителя. Таким образом, должна быть обеспечена селективность с вышестоящими защитами. Для этого уровня характерны малые значения токов короткого замыкания.

Время-токовые характеристики могут изменяться для обеспечения селективности работы защит всех уровней.
