5.3.6 Пример конструкции автоматического выключателя

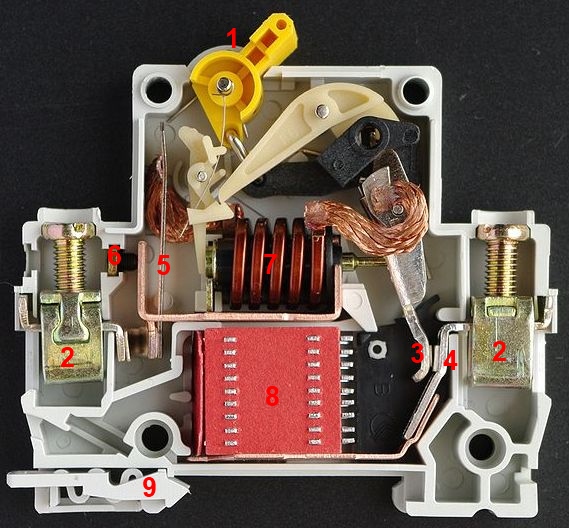

Модульный автоматический выключатель ВА-47 производства фирмы ИЭК.
1 – рычажок;
2 – винтовые клеммы;
3 – подвижный контакт;
4 – неподвижный контакт;
5 – тепловой расцепитель (биметаллическая пластина, нагрев которой происходит за счет выделения тепла при прохождении через нее тока нагрузки, дополнительный нагревательный элемент отсутствует);
6 – регулировочный винт для настройки тока срабатывания (в процессе изготовления);
7 – электромагнитный расцепитель (катушка);
8 – дугогасительная камера;
9 – защелка для фиксации на DIN-рейке.
5.3.7 Время-токовые характеристики автоматических выключателей

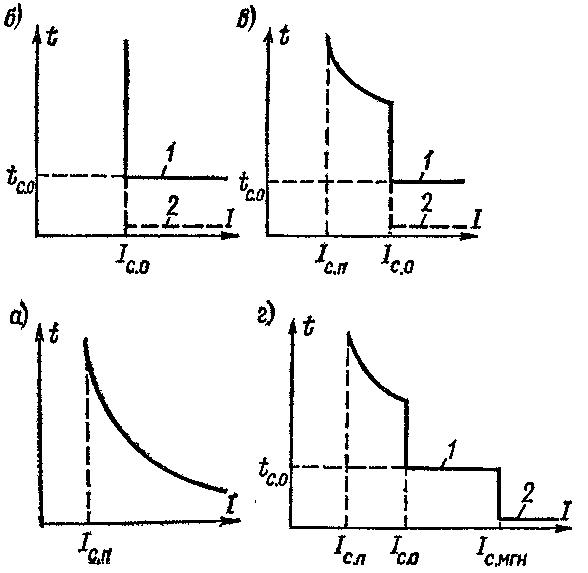

Автоматические выключатели могут иметь следующие время-токовые характеристики:
зависимую от тока характеристику времени срабатывания (только тепловой расцепитель);
независимую от тока характеристику времени срабатывания (только электромагнитный или полупроводниковый расцепитель без выдержки времени);
ограниченно зависимую от тока двухступенчатую характеристику времени срабатывания (имеет тепловой и электромагнитный или полупроводниковый расцепитель с выдержкой времени и без нее);
трехступенчатую защитную характеристику (такие выключатели имеют только полупроводниковый расцепитель).
Модульные автоматические выключатели с номинальным током меньше 63 А делятся на следующие типы по току мгновенного расцепления:
-
Тип
Диапазон
В
от 3 Iн до 5 Iн
C
от 5 Iн до 10 Iн
D
от 10 Iн до 50 Iн
У отдельных производителей существуют дополнительные кривые отключения –K и Z.

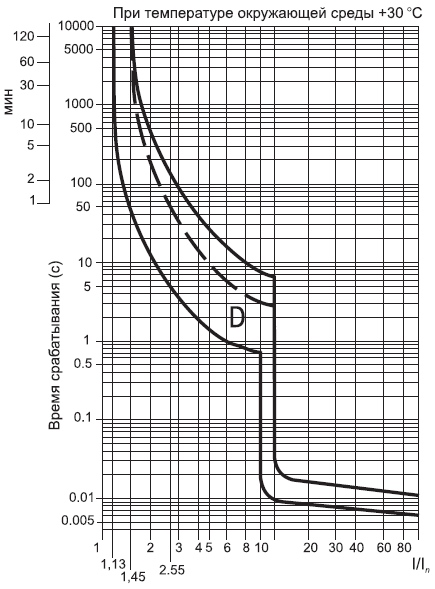

Пунктирная линия – это верхняя граница время-токовых характеристик автоматических выключателей с номинальным током до 32 А включительно.
Из-за допусков при изготовлении и погрешности при настройке тока срабатывания автоматических выключателей их время-токовые характеристики изображаются не одной линией, а двумя, которые ограничивают зону возможных токов и времени срабатывания расцепителей автоматического выключателя. Тепловые и электромагнитные расцепители, как правило, не имеют регулировок и ток их срабатывания (уставка) настраивается при изготовлении автоматического выключателя.

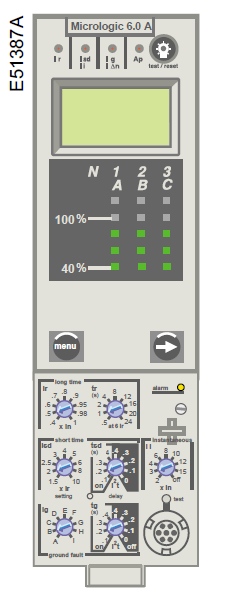

Полупроводниковые расцепители позволяют регулировать свои уставки в процессе настройки и эксплуатации, что осуществляется изменением параметров элементов схемы расцепителя.

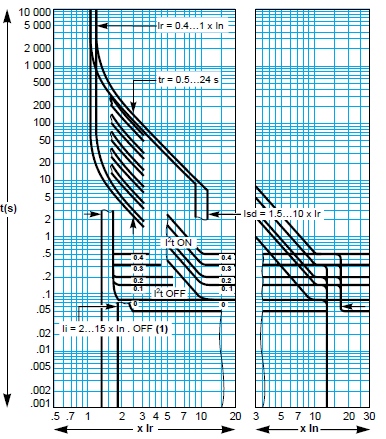

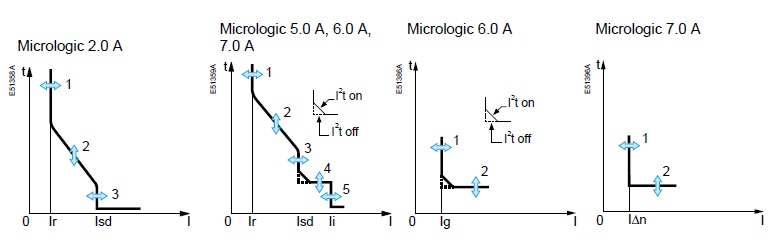

С помощью микропроцессорного расцепителя можно выполнить настройку всех участков время-токовой характеристики автоматического выключателя, а также осуществить дополнительно защиту от однофазных КЗ в трехфазных сетях и дифференциальную защиту. На участке срабатывания защиты от токов КЗ микропроцессорный расцепитель позволяет добавить во время-токовую характеристику область с временем срабатывания зависимым от тока (I2t).
С помощью автоматических выключателей с микропроцессорными расцепителями можно осуществить логическую селективность, когда эти автоматические выключатели соединяются друг с другом в одну ЛВС и обмениваются данными по определенному протоколу. В таком случае необходимость срабатывания того либо иного выключателя определяется на программном уровне в зависимости от значений токов, проходящих через эти автоматические выключатели.
Время-токовые характеристики микропроцессорных расцепителей также имеет некоторую зону из-за наличия допусков и погрешностей при выборе уставок.
Регулирование уставок расцепителей можно выполнить только в определенных диапазонах.
Существуют две категории автоматических выключателей:
выключатели категории А, у которых не предусмотрена какая>либо выдержка времени при отключении. Обычно к этой категории относятся выключатели в литом корпусе. Между данными автоматическими выключателями можно реализовать, например, токовую селективность;
выключатели категории Б (англ. «В»), у которых для обеспечения временной селективности существует возможность установить выдержку времени (до 1 с).
