4.6.2 Классификация электрических реле
1 По области применения:
для схем автоматики;
для управления и защиты электропривода;
для защиты энергосистем.
2 По принципу действия:
электромагнитные (обмотка электромагнита неподвижна относительно сердечика);
поляризованные;
тепловые (биметаллически);
индукционные;
магнитоэлектрические (обмотка электромагнита с контактами подвижна относительно сердечника);
полупроводниковые;
микропроцессорные (логические) и др.
3 В зависимости от входного параметра:
реле тока;
реле напряжения;
реле мощности;
реле частоты;
других величин.
4 По принципу воздействия на управляемую цепь:
контактные воздействуют на управляемую цепь с помощью электрических контактов, замкнутое или разомкнутое состояние которых позволяет обеспечить или полное замыкание или полный механический разрыв выходной цепи;
бесконтактные (выходной параметр – сопротивление, включенное в управляемую цепь).
5 По способу включения:
первичные, которые включаются в цепь непосредственно;
вторичные, которые включаются через измерительные трансформаторы.
6 По количеству и типу контактов:
нормально разомкнутые контакты;
нормально замкнутые контакты;
переключающие контакты.
1 – обмотка реле (управляющая цепь), 2 – контакт замыкающий, 3 – контакт размыкающий, 4 – контакт замыкающий с замедлителем при срабатывании, 5 – контакт замыкающий с замедлителем при возврате, 6 – контакт импульсный замыкающий, 7 – контакт замыкающий без самовозврата, 8 – контакт размыкающий без самовозврата, 9 – контакт размыкающий с замедлителем при срабатывании, 10 – контакт размыкающий с замедлителем при возврате.
4.6.3 Характеристики реле

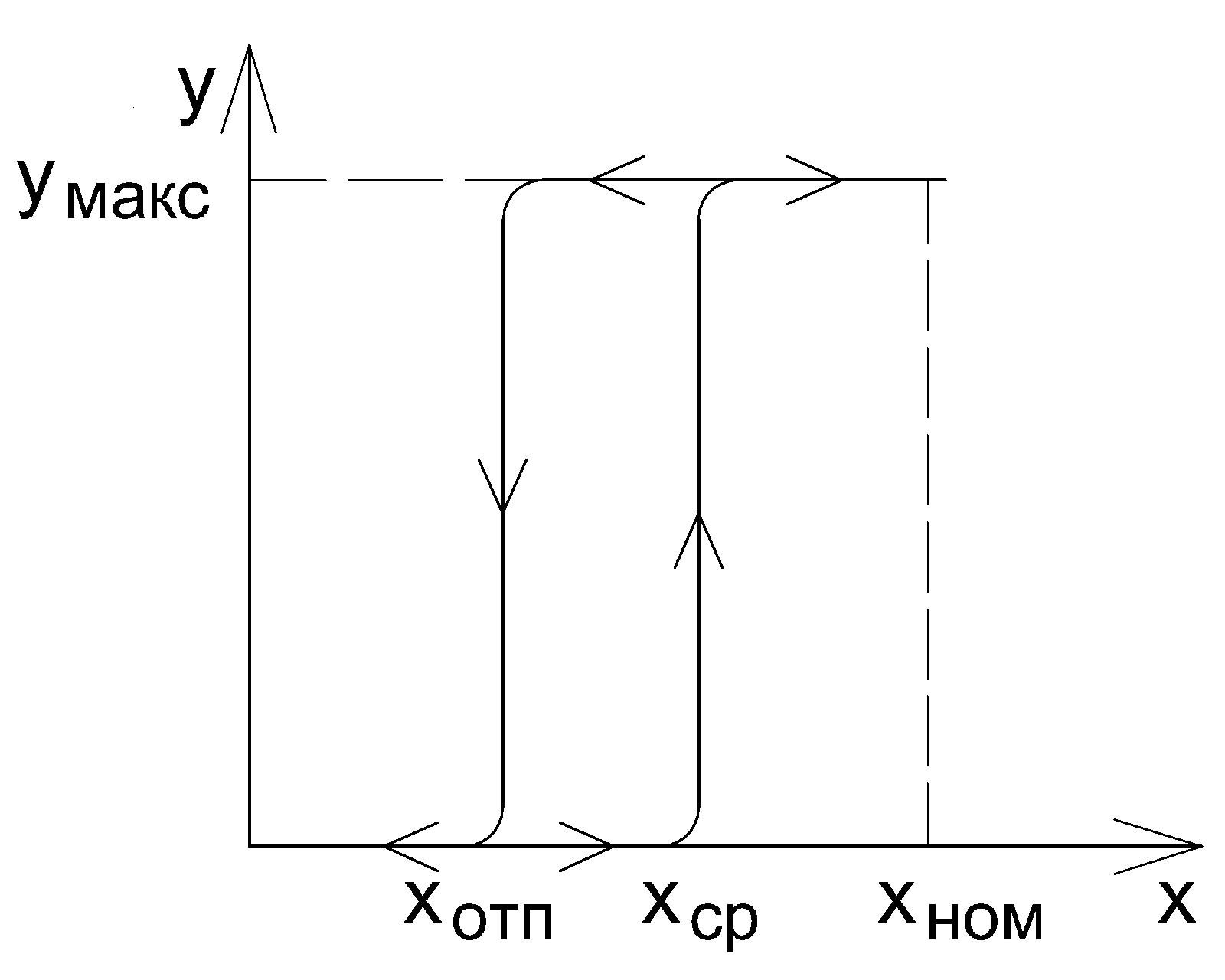

1 Параметр (напряжение, ток, частота и др.) срабатывания реле xср – значение входного параметра, при котором происходит срабатывание реле.
2 Параметр отпускания реле xотп – значение входного параметра, при котором происходит отпускание реле.
3 Уставка реле – отрегулированные параметры срабатывания и отпускания реле.
4 Время срабатывания – время с момента подачи команды на срабатывания до момента начала изменения выходного параметра.
5 Коэффициент запаса – отношение xном к параметру срабатывания реле.
6 Коэффициент возврата – отношение параметра отпускания к параметру срабатывания реле.
7 Время отключения – время с момента подачи команды на отключение до достижения минимального значения выходного параметра.
8 Чувствительность – минимальное значение входного параметра, при котором реле срабатывает.
9 Мощность срабатывания – минимальная мощность, которую необходимо подвести к воспринимающему органу для перевода его из состояния покоя в рабочее состояние.
4.6.4 Требования предъявляемые к реле
К реле защиты энергосистем предъявляются требования селективности, быстродействия, чувствительности и надежности. Под селективностью понимается способность реле отключать только поврежденный участок энергосистемы. Реле защиты энергосистем эксплуатируются, как правило, в облегченных условиях. Они не подвержены воздействию ударов, вибрации, пыли, газов, вызывающих коррозию. К ним не предъявляются высокие требования в части износостойкости.
К реле систем автоматики, а также для управления и защиты электропривода предъявляются требования механической и электрической износостойкости, т.к. эти реле могут работать в тяжелых условиях эксплуатации и число включений в час может достигать 1000 и более. Также к ним предъявляются высокие требования по надежности.
