4.1.2 Кулачковые контроллеры

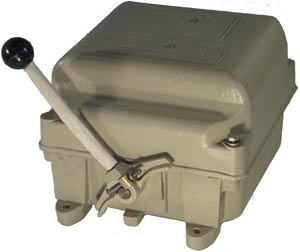

Предназначены для пуска, реверсирования и регулирования скорости вращения электродвигателей переменного тока путем изменения схемы и величины включенных в электрическую цепь сопротивлений. Пример: контроллер кулачковый типа ККТ-62, 100 А)

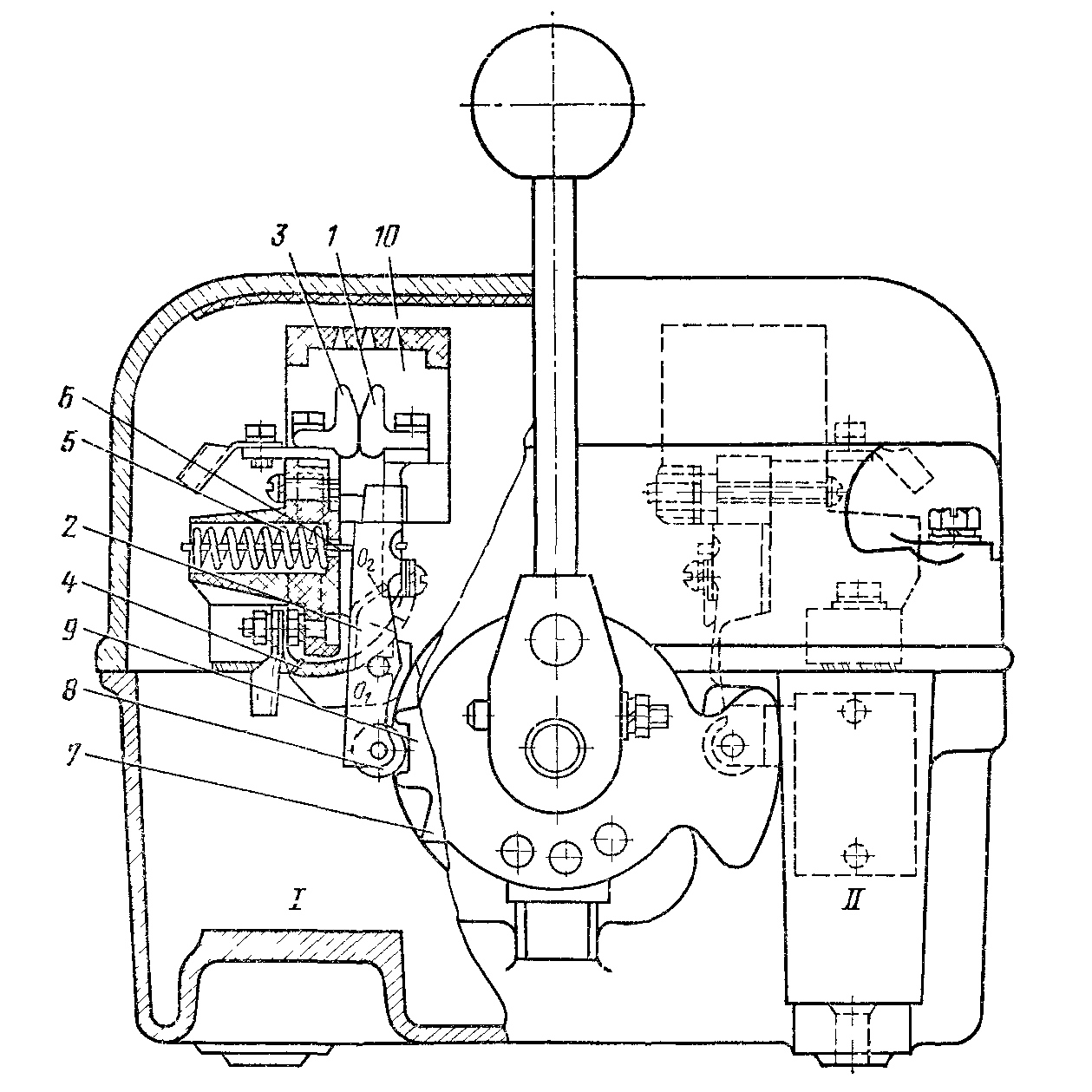

В кулачковом контроллере переменного тока перекатывающийся подвижный контакт 1 имеет возможность вращаться относительно центра O2, расположенного на контактном рычаге 2. Контактный рычаг 2 поворачивается относительно центра О1. Контакт 1 замыкается с неподвижным контактом 3 и соединяется с выходным контактом с помощью гибкой связи 4. Замыкание контактов 1, 3 и необходимое контактное нажатие создаются пружиной 5, воздействующей на контактный рычаг через шток 6. При размыкании контактов кулачок 7 действует через ролик 8 на контактный рычаг. При этом сжимается пружина 5 и контакты 1, 3 размыкаются. Момент включения и отключения контактов зависит от профиля кулачковой шайбы 9, приводящей в действие контактные элементы. В контроллер входят два комплекта контактных элементов I и II.
4.1.3 Плоские контроллеры
В плоском контроллере на плите из изоляционного материала располагаются неподвижные контакты 0-13, по которым скользит подвижный контакт 16 мостикового типа, одновременно соприкасающийся с токосъемной шиной 14, 15.
4.2 Командоаппараты
Командоаппаратом называется устройство, предназначенное для переключений в цепях управления силовых электрических аппаратов (контакторов). Иногда они применяются для непосредственного пуска электродвигателей малой мощности, включения электромагнитов и другого электрооборудования. Командоаппараты могут иметь ручной привод (кнопки, ключи управления, командоконтроллеры) или приводиться в действие контролируемым механизмом (путевые выключатели).
4.2.1 Кнопки управления
Простейшим командоаппаратом является кнопка управления. Кнопка используется для схем пуска, остановки и реверса электродвигателей путем замыкания и размыкания обмоток контакторов, которые коммутируют главную цепь, а также для управления самыми различными схемами автоматики.

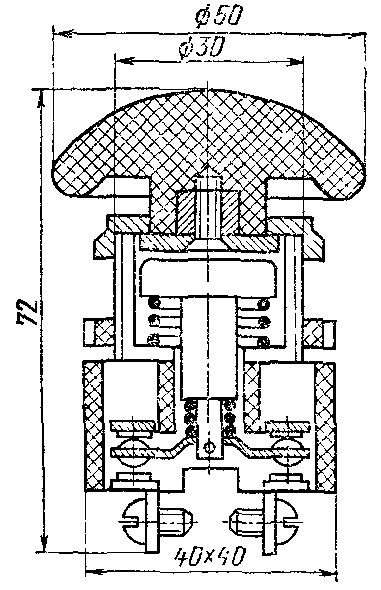

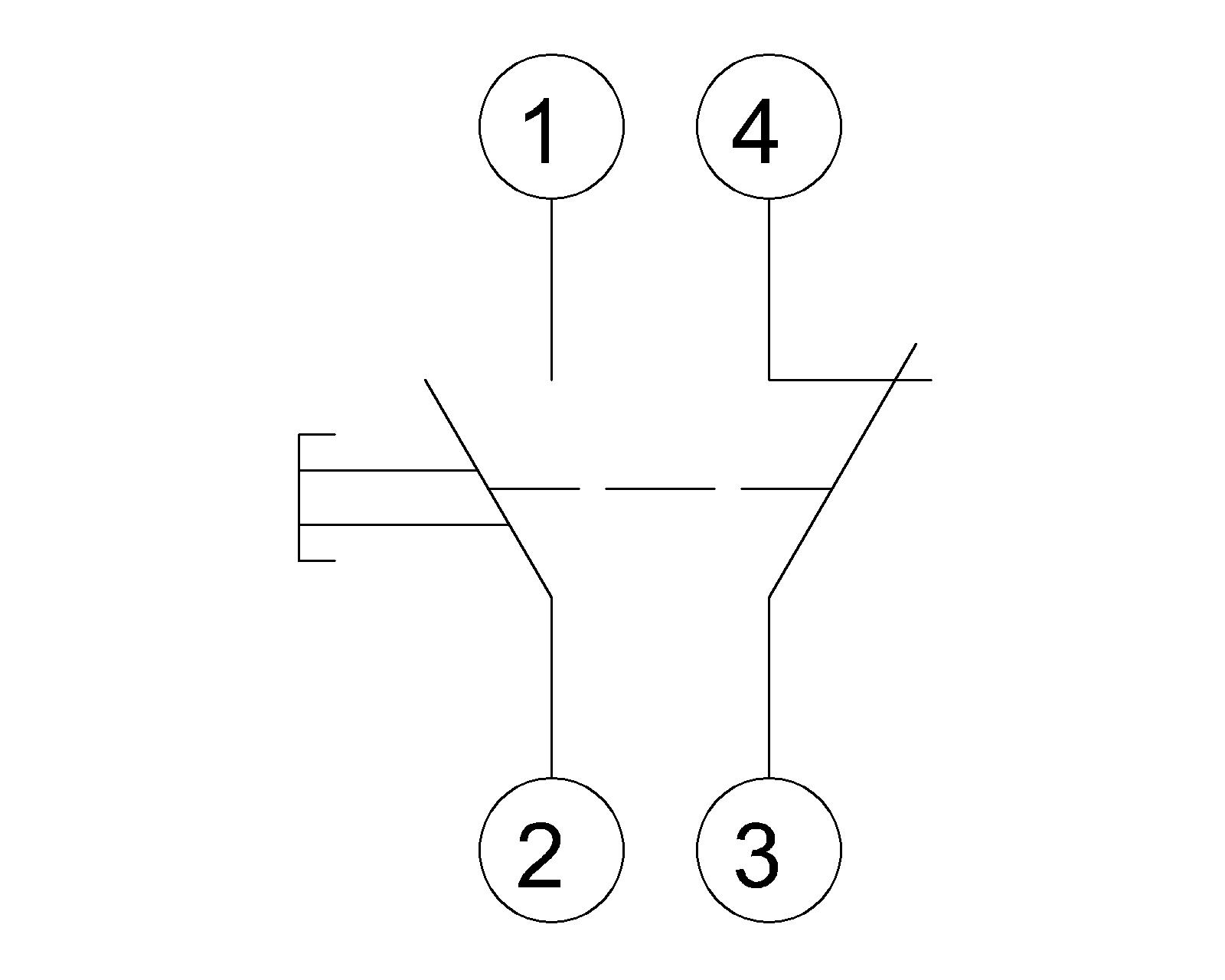

Кнопки управления – это аппараты, подвижные контакты которых перемещаются и срабатывают при нажатии на толкатель кнопки. Комплект кнопок, смонтированных на общей панели (или в блоке), представляет собой кнопочную станцию. Все используемые в схемах автоматики кнопки управления различают по числу и типу контактов (от 1 до 4 замыкающих и размыкающих), форме толкателя (цилиндрический, прямоугольный и грибовидный), надписям и цветам толкателей, а также по способу защиты от воздействия окружающей среды (открытые, закрытые, герметичные, взрывобезопасные и т. д.).
Для повышения надежности контакты часто выполняют из серебра.
Схемы управления целесообразно проектировать так, чтобы непосредственное отключение цепи производилось не кнопкой, а другим, более мощным аппаратом, имеющим вспомогательные контакты.
В том случае, когда необходимо производить переключении нескольких цепей по определенной программе с большой частотой включений, применяются командоконтроллеры.
4.2.2 Командоконтроллеры
Широкое распространение получили нерегулируемые кулачковые командоконтроллеры.

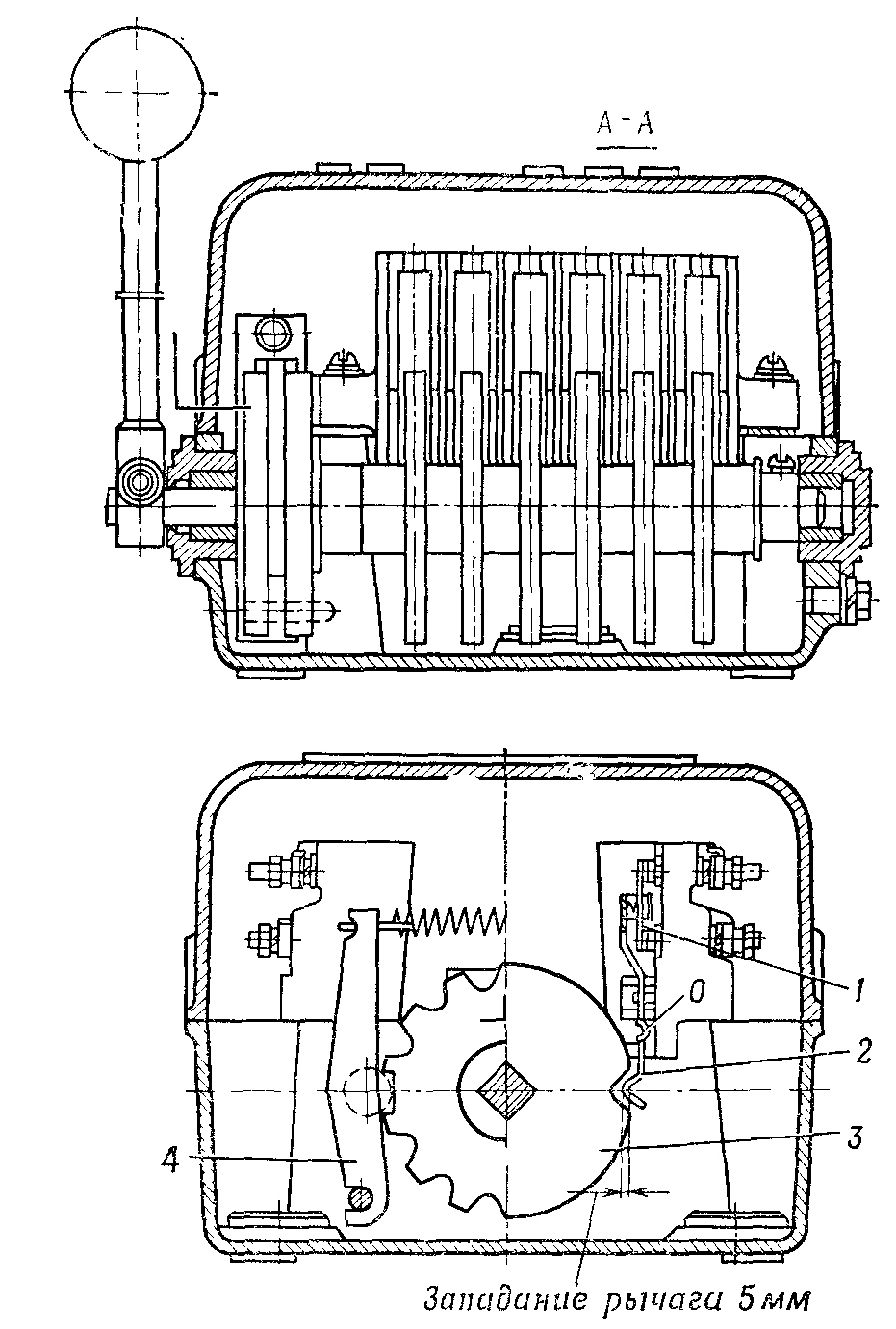

С помощью мостикового контакта 1 в отключаемой цепи создаются два разрыва, что облегчает гашение дуги. Большое расстояние контактов от центра вращения 0 рычага 2, большой междуконтактный промежуток позволяют получить высокую скорость расхождения контактов и увеличить ток отключения почти в 4 раза по сравнению с током отключения кнопочного элемента. Моменты замыкания и размыкания контактов зависят от профиля кулачка 3. Положение вала фиксируется с помощью рычажного фиксатора 4. С помощью командоконтроллера производится управление силовыми контакторами, которыми в свою очередь коммутируются силовые цепи.
При необходимости точной регулировки момента срабатывания применяются регулируемые кулачковые командоконтроллеры.
