4. Выбор и обоснование режима тво

При назначении режима ТВО изделий для лёгких бетонов существенное влияние оказывают не только особенности применяемого цемента, класса бетона, удобоукладываемость бетонной смеси, но и структура бетона (плотная, поризованная), наличие в его составе вовлеченного воздуха и его объем, прочность и объемная концентрация крупного заполнителя, гидравлическая активность мелкого заполнителя, зол и золошлаковых отходов ТЭС.

Для конструктивно-теплоизоляционных легких бетонов, применяемых при изготовлении ограждающих конструкций зданий, режим ТВО должен обеспечить минимально возможную отпускную влажность бетона изделий.

Для обеспечения минимальной отпускной влажности тепловую обработку следует проводить в условиях, способствующих испарению влаги из изделия.

Такой прогрев может осуществляется в тепловых установках периодического и непрерывного действия (в камерах ямного, туннельного и щелевого типов), оборудованных регистрами, ТЭНами, колориферами или теплогенераторами для сжигания природного газа. Максимальная температура среды в камерах сухого прогрева может быть повышена в зависимости от необходимой длительности тепловой обработки до 150С. С целью обеспечения заданной влажности изделий камеры рекомендуется оборудовать системой вентиляции.

При тепловой обработке в термоформах не следует укрывать открытую поверхность изделий.

ТВО в паровоздушной среде с относительной влажностью 85-95% и температурой 80-85С допускается проводить для изделий, изготавливаемых из конструкционно-теплоизоляционных легких бетонов с низким начальным водосодержанием или при производстве панелей для промышленного строительства.

При назначении режимов тепловой обработки изделий из лёгких бетонов следует учитывать следующие особенности кинетики роста их прочности:

• Замедление темпа нарастания прочности при тепловой обработке бетонов на гидравлически активных мелких заполнителях тем сильнее, чем ниже температура в тепловой установке;

• Увеличение содержания вовлеченного воздуха и снижение проектной прочности и плотности бетона приводит к замедлению темпа нарастания прочности при тепловой обработке, проявляющегося тем заметнее, чем ниже температура в тепловой установке;

• При снижении прочности и плотности крупного заполнителя темп нарастания прочности при прочих равных условиях повышается и проявляется тем заметнее, чем ниже температура в тепловой установке.

При назначении режима ТВО изделий из лёгких бетонов необходимо учитывать замедленный рост прочности бетона в самом изделии по сравнению с кинетикой роста прочности в той же тепловой установке контрольных образцов-кубов. Это обусловлено замедлением прогрева бетона в изделиях вследствие его теплопроводности, проявляющейся тем больше, чем меньше плотность бетона, больше толщина изделия, меньше относительная влажность паровоздушной среды, снижающая величину коэффициента теплоотдачи.

В целях экономичного использования тепловой энергии при назначении режимов ТВО следует учитывать последующее нарастание прочности бетона изделий вследствие его остывания в цехе в течение 12 ч.

Длительность предварительного выдерживания и скорость подъема температуры среды при тепловой обработке изделий из тяжелого бетона принимаются в соответствии с данными табл. 15 и 16 [1].

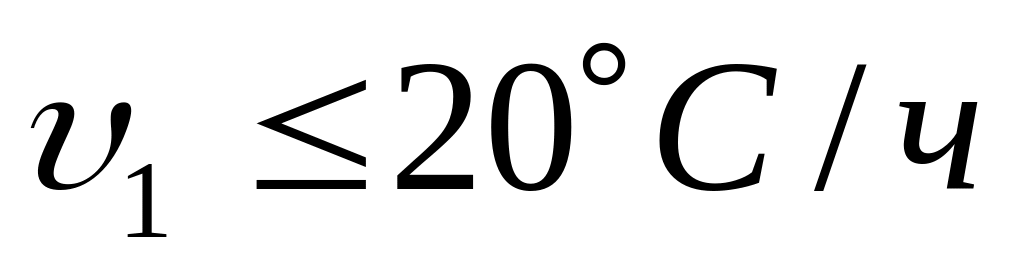

Из табл. 16 [1] в зависимости от способа ТВО (пропаривание в камерах) выбираем скорость подъема температуры среды.,

Из таблицы 17 [1] в зависимости от способа тепловой обработки выбираем температуру и продолжительность изотермического прогрева.

Для пропаривания в камерах острым паром температура t_ИЗ=80С. При этом продолжительность изотермического прогрева ₂=7ч. Продолжительность изотермического прогрева должна определятся временем, необходимым для достижения в центре изделий температуры 80С.

Скорость остывания поверхности изделий после изотермического прогрева не должна быть больше 40С/ч. При выгрузке изделий из камеры температурный перепад между поверхностью изделий и температурой окружающей среды не должен превышать 40С.

Длительность охлаждения изделий в камерах устанавливается в зависимости от толщины изделия и температуры окружающей среды в момент распалубки в соответствии с данными табл. 19 [1].

Температуру окружающей среды принимаем равной t₀=20C. Так как толщина изделия =400 мм, следовательно длительность охлаждения в камере ₃=2 ч.

Зная температуру окружающей среды и скорость подъема температуры среды при ТВО изделий, а также температуру изотермического прогрева, определим продолжительность подъема температуры среды (I-й период ТВО):

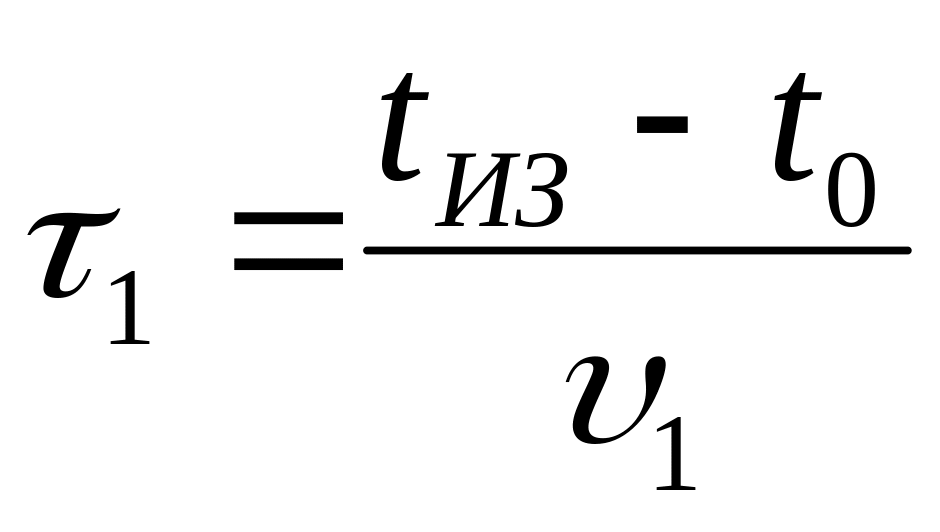

; (4.1)

ч.

Принимаем ₁=3 ч. Следовательно, общая продолжительность ТВО:

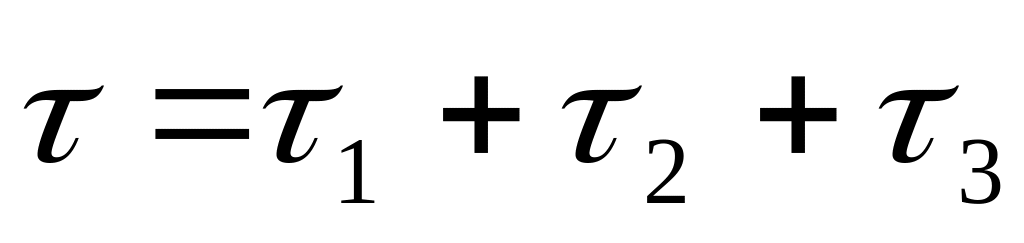

; (4.2)

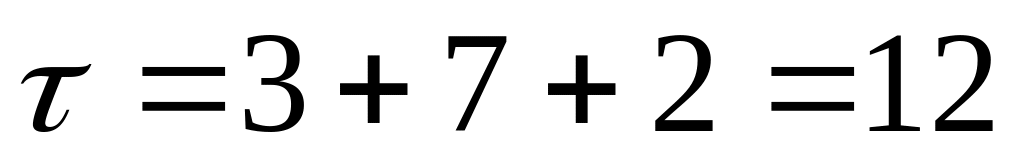

ч.

Выбранный режим проверяем расчетом средних температур по сечению изделий к концу основных периодов ТВО:

1. подъема температуры;

2. изотермической выдержки.

Расчет производим, используя критериальные зависимости теплопроводности при нестационарных условиях. Определяем критерий Фурье:

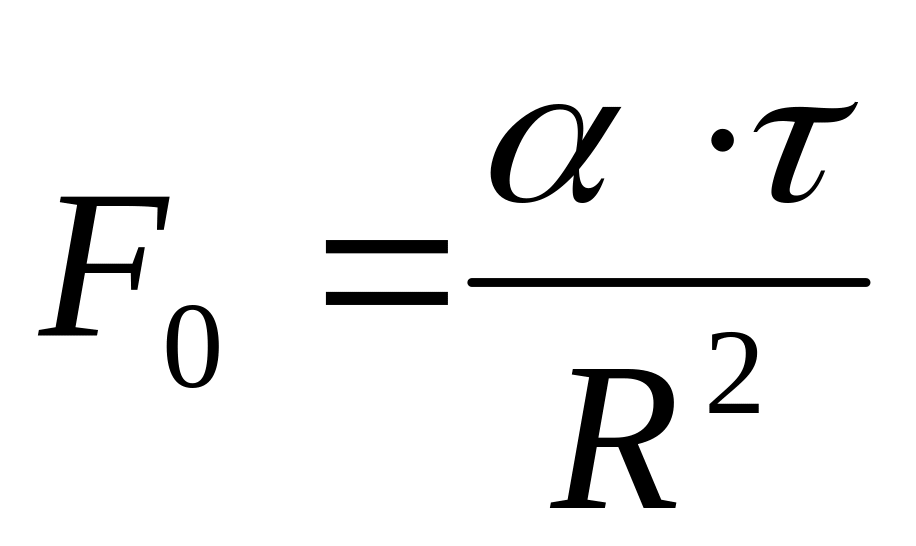

, (4.3)

где τ – продолжительность периода ТВО, ч;

R –толщина слоя бетона (при двухстороннем нагреве), м:

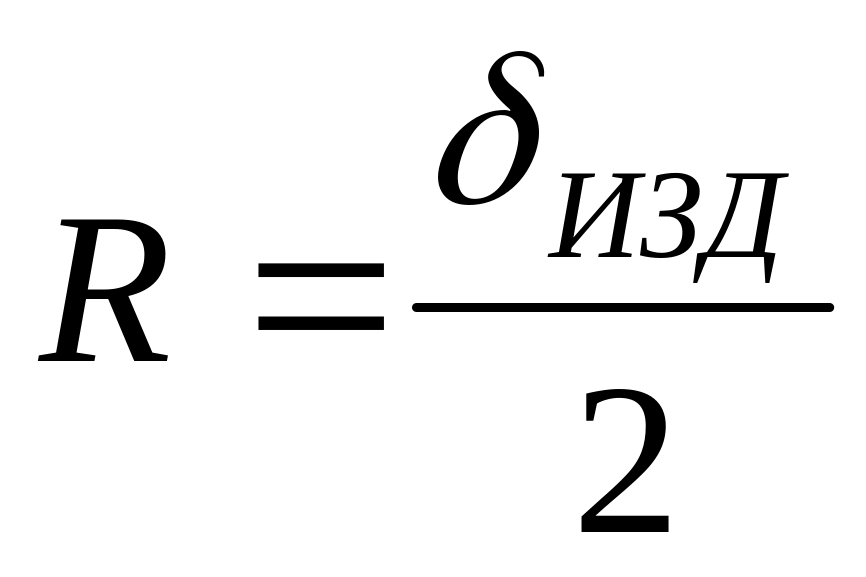

; (4.4)

α – коэффициент температуропроводности, м²/с. Определяем по формуле:

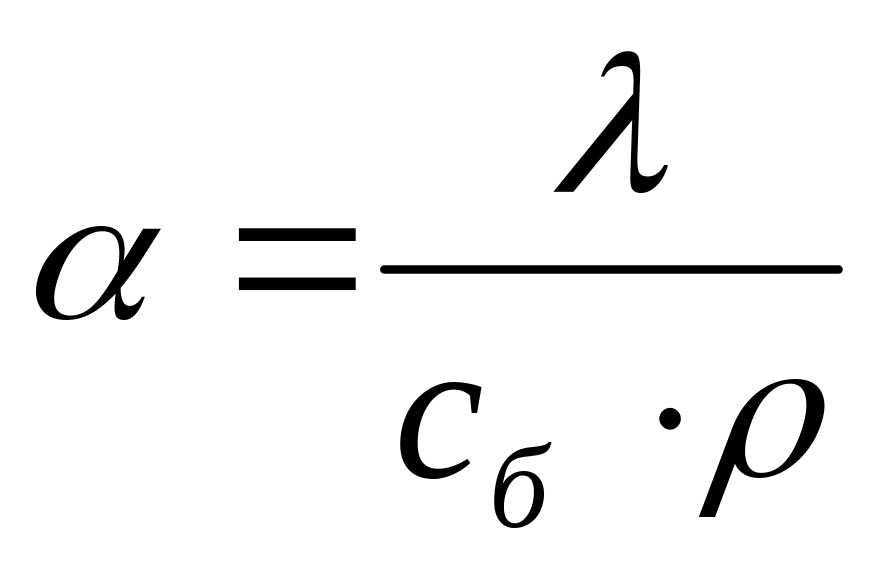

, (4.5)

где λ – коэффициент теплопроводности твердого бетона, Вт/мּК; λ=0,92 Вт/м²·С

с_б – удельная теплоемкость бетона, Дж/кгּК;

ρ – средняя плотность бетона, кг/м³.

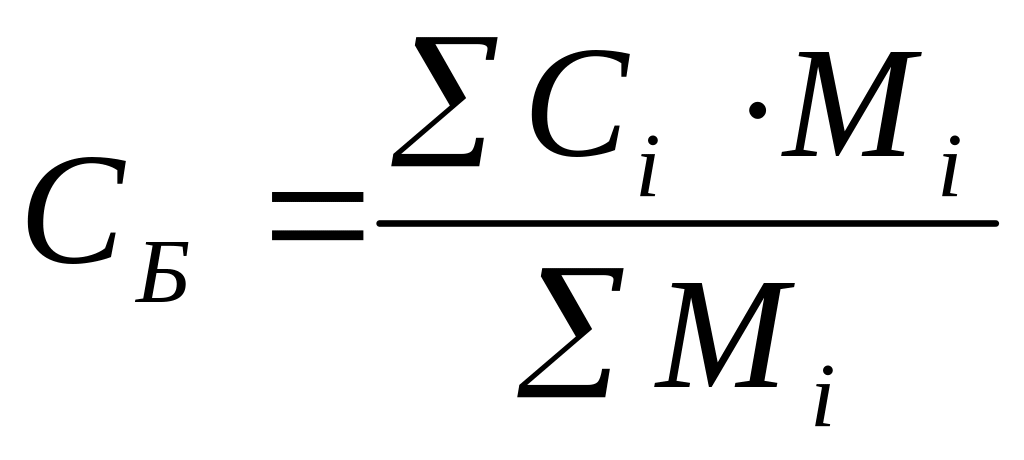

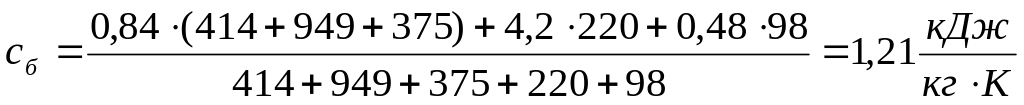

, (4.6).

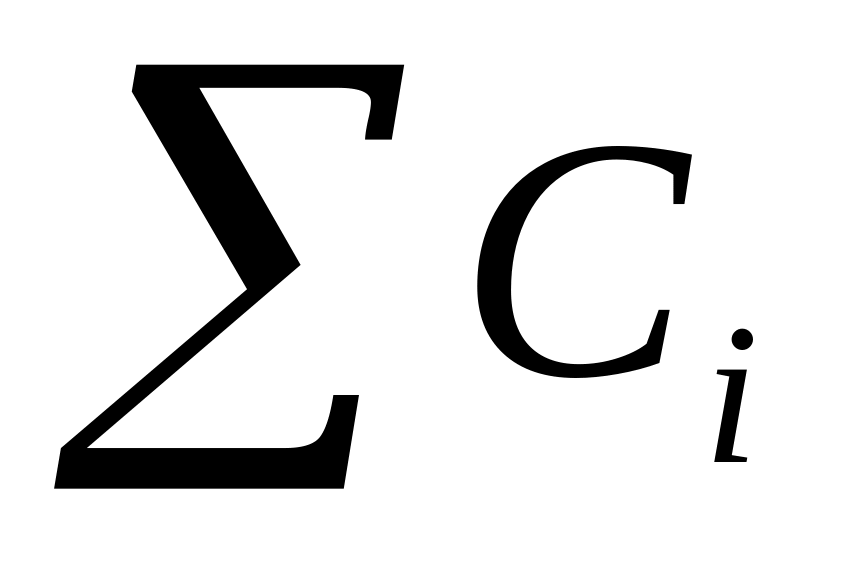

где - величины удельных теплоемкостей составляющих бетона (песок, цемент, вода, щебень, арматура, кДж/кг∙К; М_i – масса отдельных составляющих бетона, кг; М_Б – масса бетоного изделия, кг/ч:

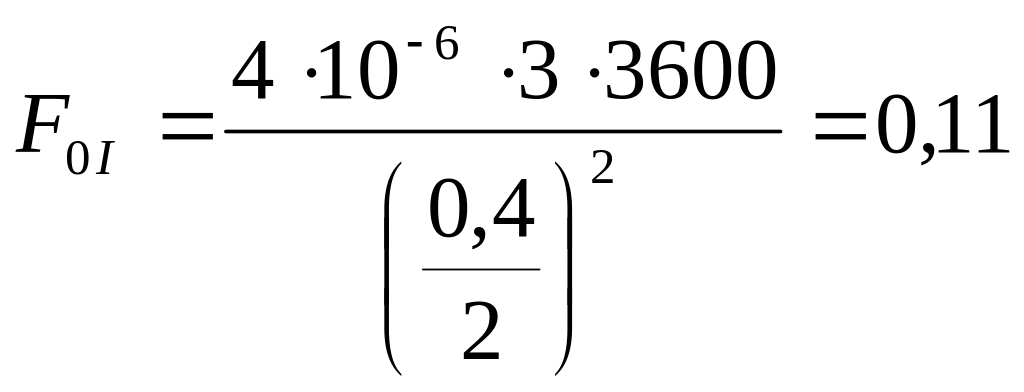

Для первого периода ТВО:

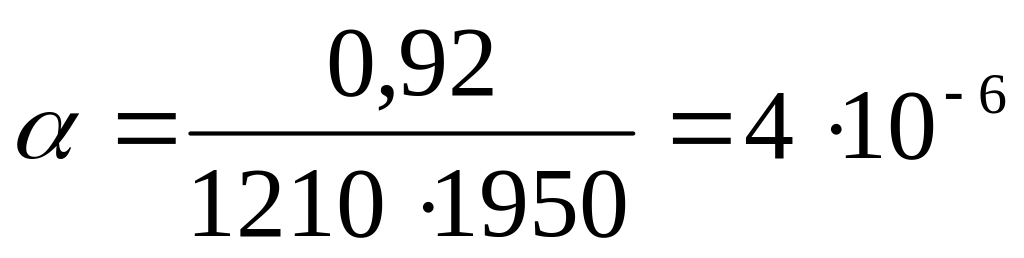

м²/с;

.

Определяем критерий Био:

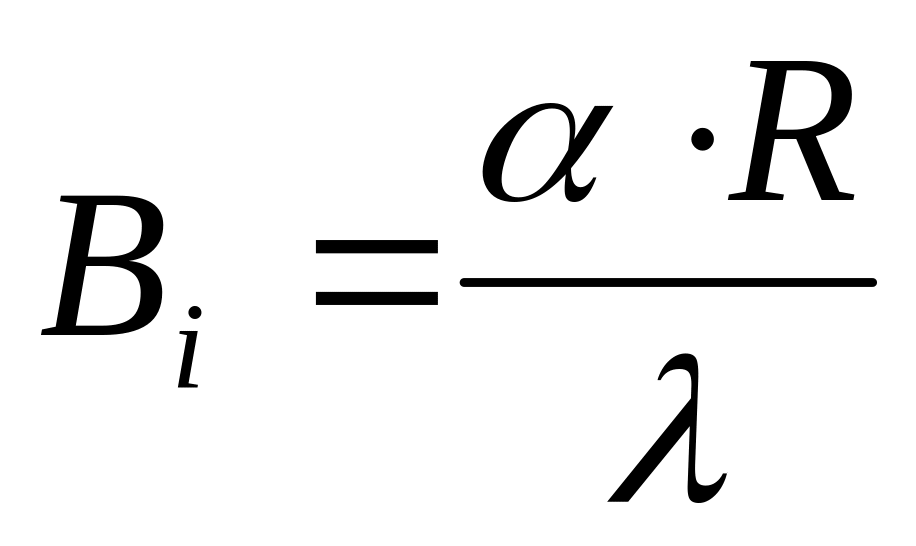

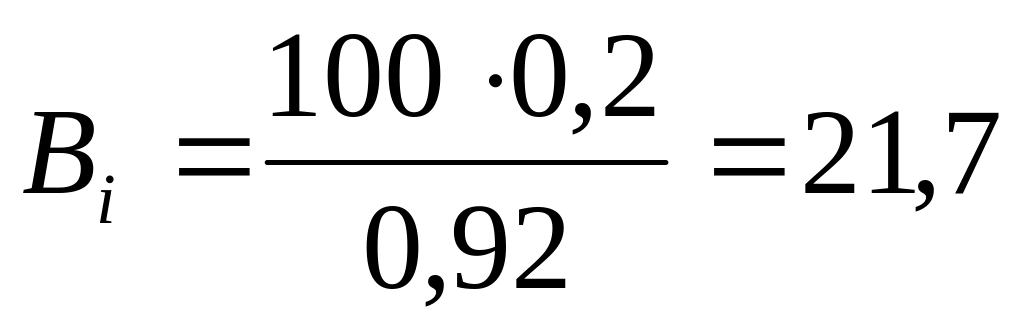

, (4.7)

где α =100- коэффициент теплопроводности от паровоздушной среды к поверхности изделия, Вт/м²·К.

Для первого периода ТВО:

.

С помощью критериев и монограмм находим безразмерные температуры на поверхности и в центре изделия:

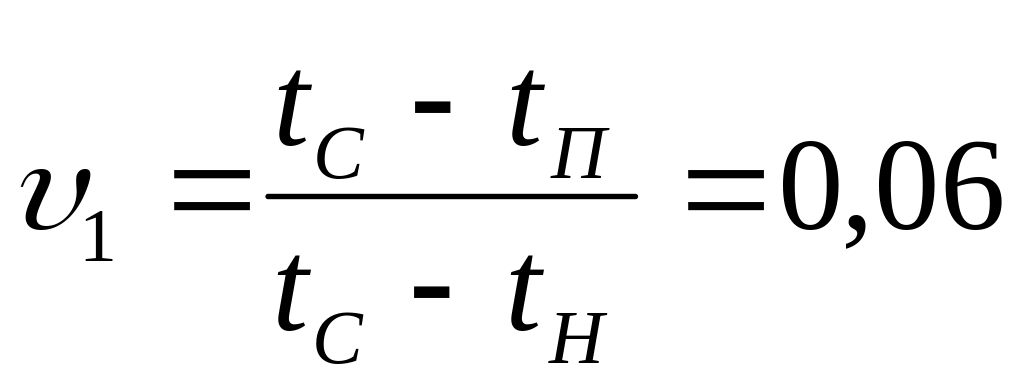

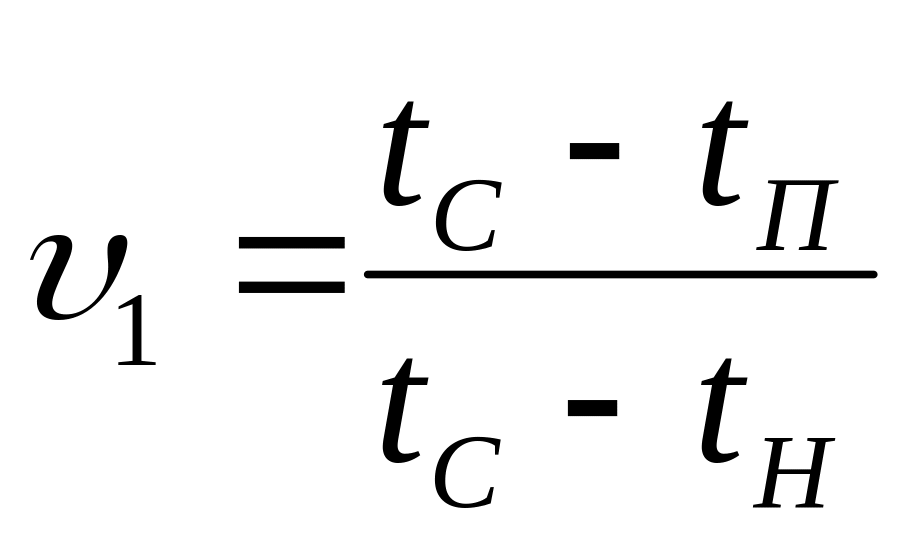

; (4.8)

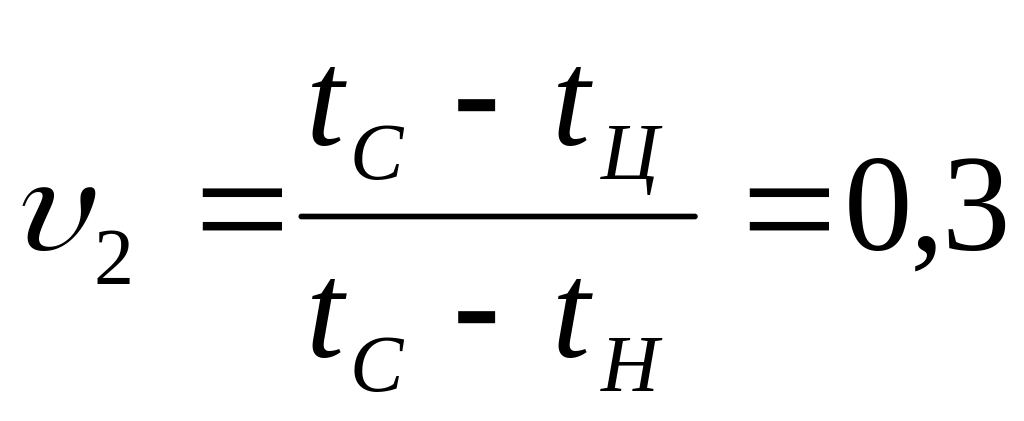

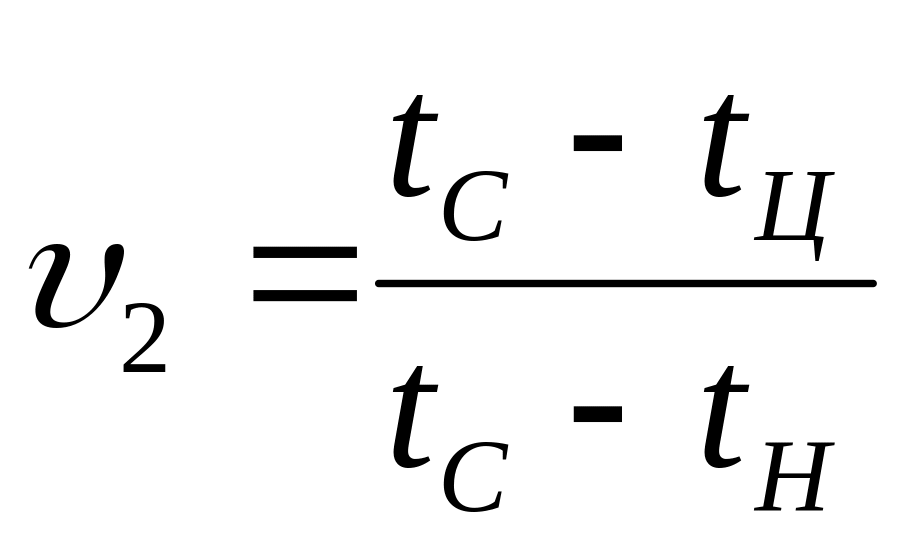

, (4.9)

где t_C– температура паровоздушной среды;

t_П – температура поверхности изделия;

t_H – температура бетона в начале расчетного периода;

t_ц - температура в центре изделия.

Из графика для определения температуры на поверхности изделия:

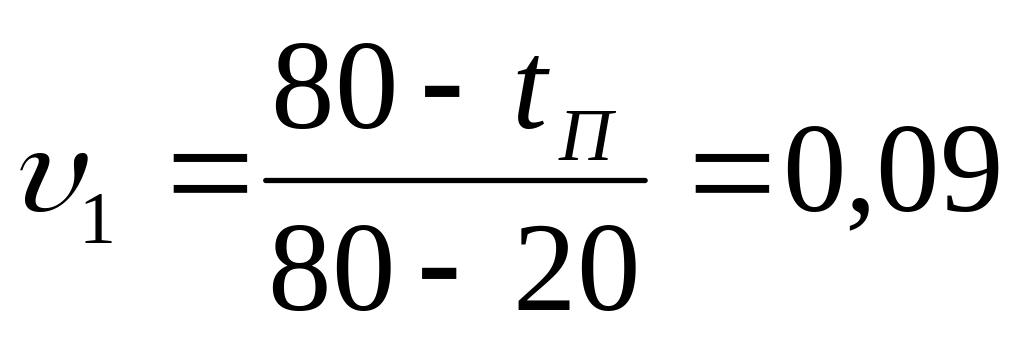

Температура паровоздушной среды в первый период ТВО t_С=80°С, а температура бетона в начале расчетного периода t_Н=20°С, следовательно:

;

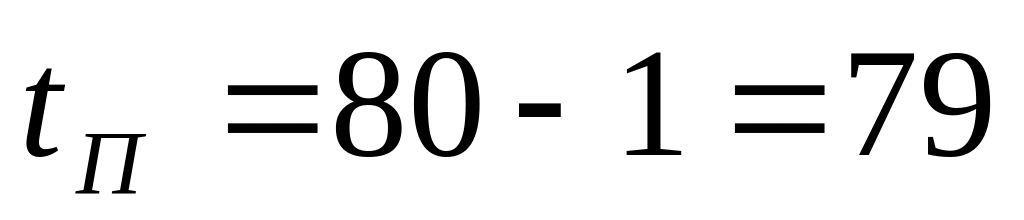

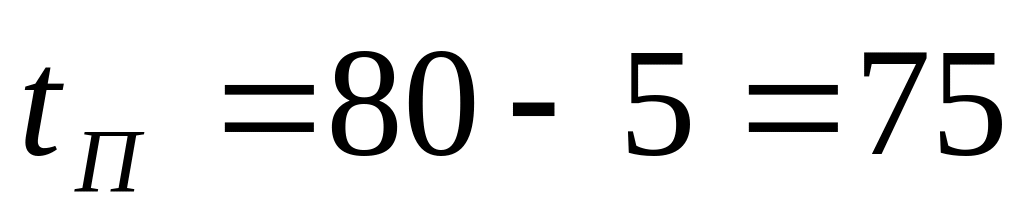

°С.

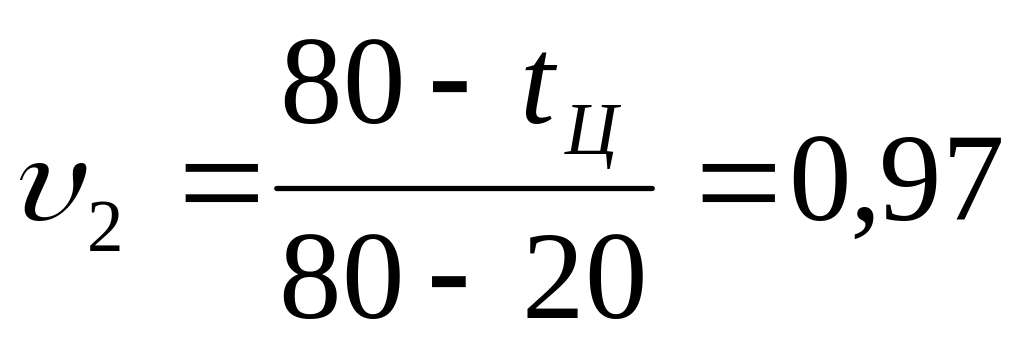

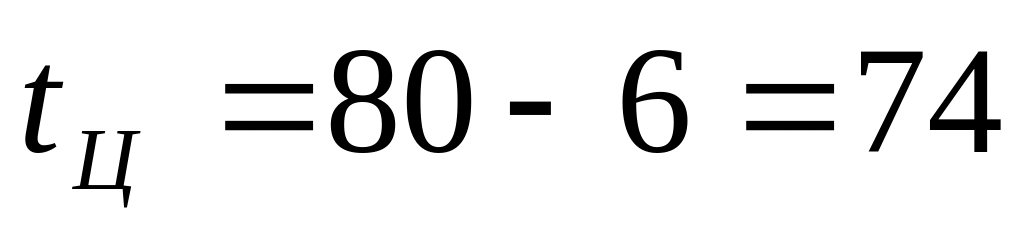

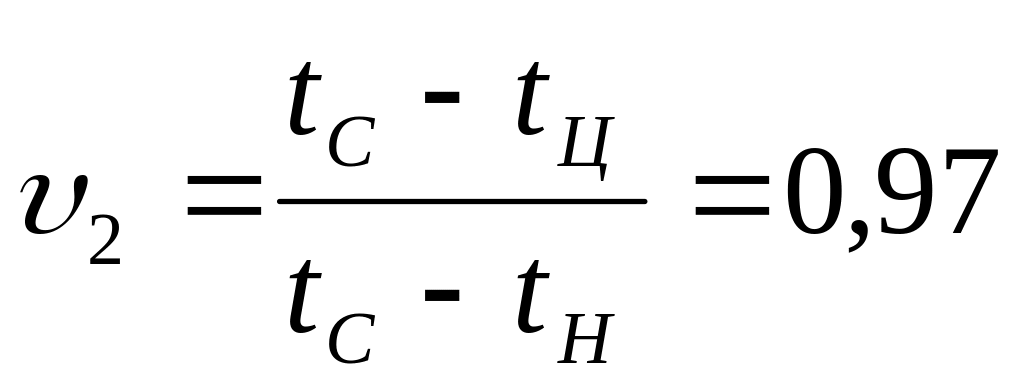

Определим температуру в центре изделия в I-й период ТВО аналогичным образом, т.е. из графика для определения температуры в центре изделия известно, что:

;

;

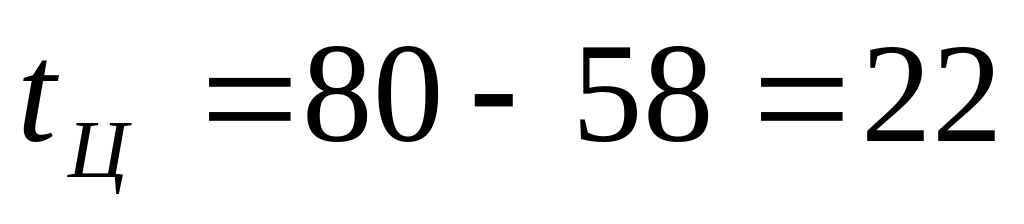

°С.

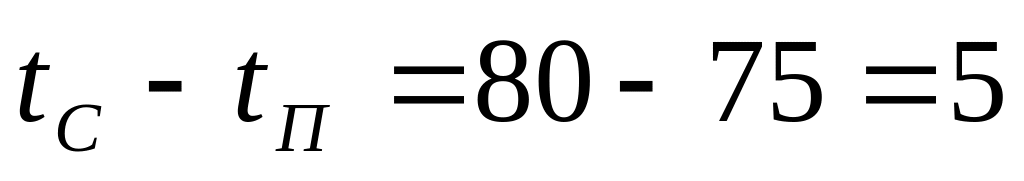

Режим ТВО выбран правильно, если к концу I периода температура поверхности изделия равна температуре среды (допускается ±10С). Проверка: С – условие выполняется. Следовательно, режим ТВО выбран верно.

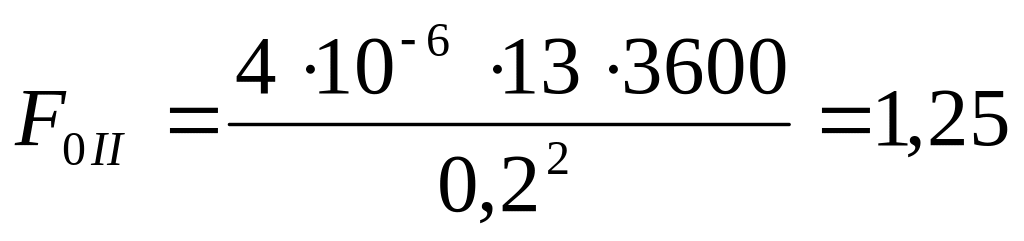

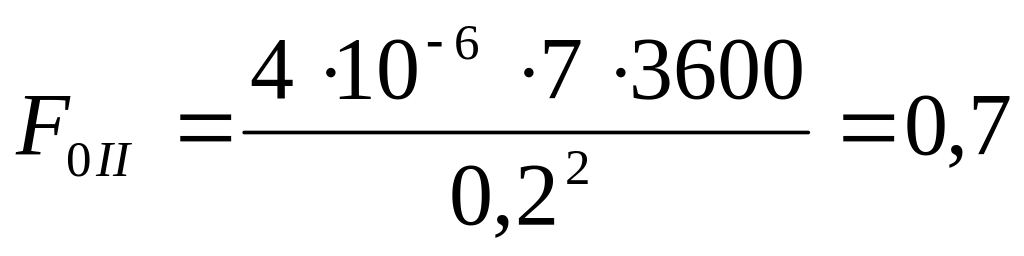

Произведем аналогичный расчет для второго периода ТВО. Критерии Фурье и Био:

;

.

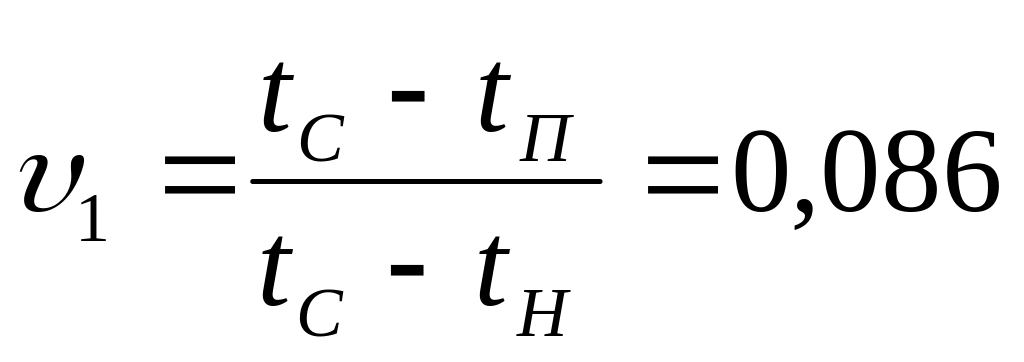

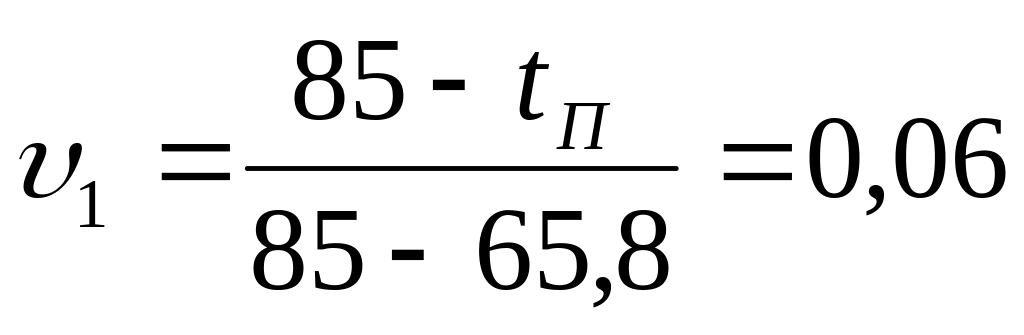

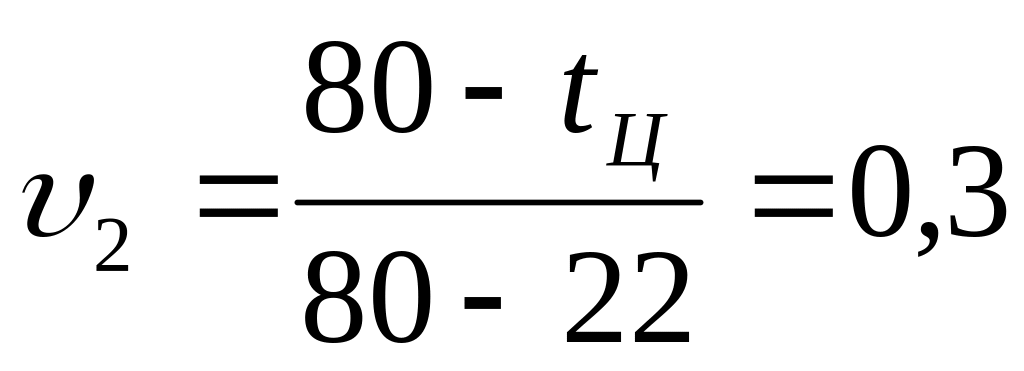

Находим температуры на поверхности и в центре изделия:

; ;

; ;

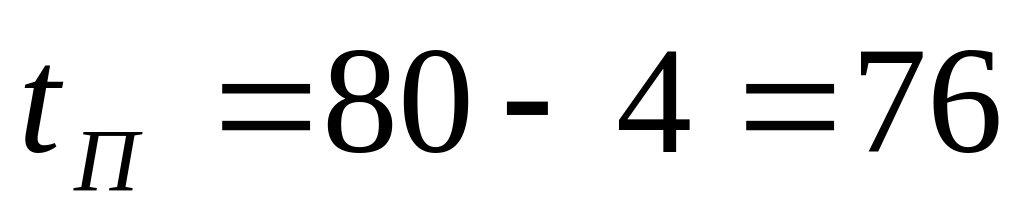

°С °С

Вывод: режим ТВО выбран неправильно, так как к концу второго периода t_П-t_Ц=76-62=14 С, что не в пределах допустимого, т.к. (t_С-t_П) и (t_П-t_Ц) <10 С.

Принимаем _II=13 ч.

;

.

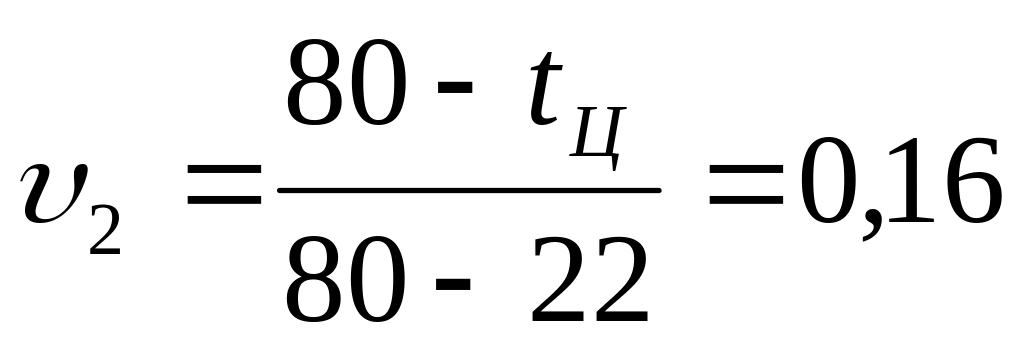

Находим температуры на поверхности и в центре изделия:

; ;

; ;

°С °С

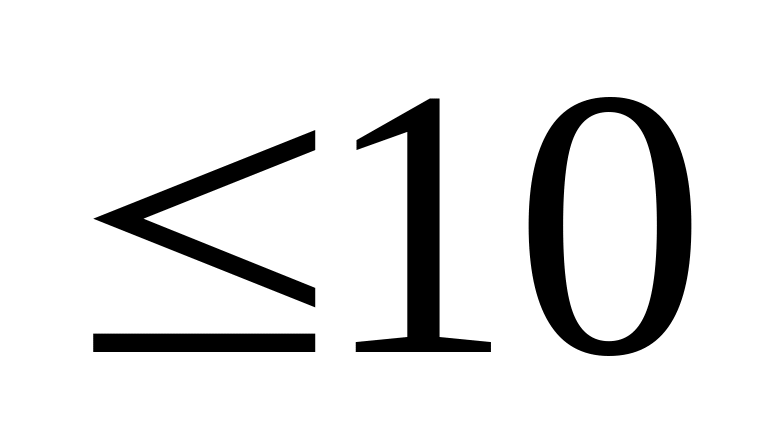

Вывод: режим ТВО выбран правильно, так как к концу второго периода разность температур находится в пределах допустимого, т.е. С.

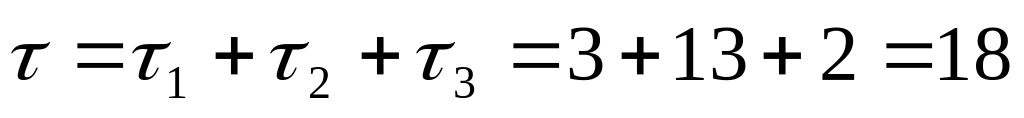

В результате получаем:

ч.
