30. Порошковые огнетушители

Порошковые огнетушители (ОП-l, ОП-2, ОП-5, ОП-10) являются универсальными и характеризуются широким диапазоном применения. В отличии от других видов огнетушителей ими можно тушить щелочные и щелочно-земельные металлы и их карбиды. Для создания давления в корпусе и выталкивания порошка в огнетушителе ОП-! (рис. 4.7 г) служит углекислый газ, находящийся в небольшом баллончике. Огнетушитель приводится в действие нажатием грибковидной кнопки, при этом шток опускается и боек прокалывает мембрану балончика.

Для информирования о местах установки огнетушителей и других первичных средств тушения пожара вывешиваются специальные указательные знаки.

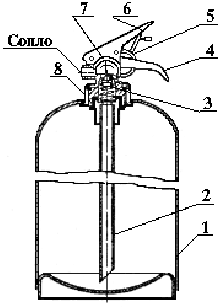

Рисунок 3. Устройство огнетушителя ОП–4(з).

1 — корпус

2 — трубка

3 — рычаг клапан

4 — ручка для переноски

5 — чека

6 — ручка запуска

7 — индикатор давлен

Принцип действия огнетушителя основан на использовании энергии сжатого газа (воздуха кл. 5 ГОСТ 17433) для выброса огнетушащего порошка.

Для приведения огнетушителя в действие необходимо:

Проверить наличие рабочего давления в корпусе по индикатору 7. За ручку 4 поднести огнетушитель к месту пожара с наветренной стороны на расстояние не менее 3–4 м. Выдернуть чеку 5 и направить сопло головки 8 на очаг пожара.

Нажать на ручку запуска 6.

После окончания тушения необходимо нажать на ручку запуска и выбросить остаток порошка, при этом сопло головки должно быть направлено в сторону от себя.

31. Технические средства пожарной сигнализации.

Для успешного тушения пожаров решающее значение имеет быстрое обнаружение пожара и своевременный вызов пожарных подразделений к месту пожара. Пожарная связь и сигнализация могут осуществляться телефоном специального или общего назначения, радиосвязью, электрической пожарной сигнализацией (ЭПС), сиренами. ЭПС является наиболее быстрым и надежным способом извещения о возникшем пожаре. В зависимости от схемы соединения различают лучевые (радиальные) и шлейфные (кольцевые) системы УПС.

ЭПС состоит из таких основных частей: извещателей /, устанавливаемых в помещениях; приемной станции 2, находящейся в дежурной комнате пожарной команды; блока питания от сети 3 и от акумулятора 4 (резервный); системы переключения с одного питания на другое 5; электропроводкой сети б, соединяющей извещатели с приемной станцией.

Пожарные извещатели бывают ручного и автоматического действия. Ручной извещатель включает человек, обнаруживаіий пожар, нажатием к нопки. Автоматические извещатели срабатывают от воздействия проявлений начальной стадии пожара: температуры, дыма, излучения пламени.

Тепловые извещатели по принципу действия подразделяются на: максимальные, срабатывающие при достижении определенного значения температуры; дифференциальные, реагирующие на скорость нарастания градиента температуры; максимально-дифференциальные, срабатывающие от любого превалирующего изменения температуры.

Благодаря простоте конструкции большое распространение получил извещатель (датчик) тепловой легкоплавный — ДТЛ (рис. 4.9 а). При повышении температуры легкоплавкий сплав / расплавляется, и пружинящие пластинки 2, размыкаясь, включают цепь сигнализации.

Дымовые извещатели основаны на использовании ионизационного или фотоэлектрического эффектов. Ионизационные извещатели работают по принципу фиксирования отклонения значений ионизации воздуха при появлении в нем дыма, а фотоэлектрические — реагирования на изменение состояния оптической плотности воздушной среды.

Световые извещатели реагируют на спектр излучения открытого пламени в ультрафиолетовой или инфракрасной частях спектра. Имеются также комбинированные извещатели, реагирующие на несколько параметров.

В табл. 4.7 приведены сравнительные характеристики извещателей различного типа.
