Вступ

У дипломній роботі яка була написана з книги, нового вантажного автомобіля ЗІЛ-130, приведені матеріали з досвіду його експлуатації й описані процеси технічного обслуговування основних вузлів і агрегатів автомобіля. Створення конструкції й освоєння виробництва нових вантажних автомобілів сімейства ЗІЛ-130, що принципово відрізняються, є серйозною трудовою перемогою колективів Московського автомобільного заводу імені И.А. Лихачова і численних заводів прилади, що поставляє, агрегати, матеріали, заготівлі й устаткування для виробництва автомобілів. Московський автозавод імені И.А. Лихачова перший серед автомобільних заводів країни приступив до масового випуску автомобілів з могутніми карбюраторними 8-ми циліндровими дворядними двигунами. У зв'язку з великим запасом потужності двигуна високоефективне використання автомобілів ЗІЛ-130 і його модифікації досягається насамперед при використанні з ними причепів і напівпричепів. Нові можливості одержання високих эксплуатаційних показників виникають при використанні довгобазного автомобіля

ЗІЛ – 130М. Автомобілі ЗІЛ – 130 мають високу довговічність і надійність. У результаті подальшого удосконалювання конструкції автомобілів, застосування нових матеріалів і нової технології виробництва в 1966 році завод повинний забезпечити пробіг до капітального ремонту 200 тисяч кілометрів. Можливість одержання високих эксплуатаційних показників у значній мірі залежить від досконалості знань конструкції автомобілів працівниками експлуатації, чи дотримання правил технічного обслуговування і підготовки технічних служб автогосподарств до прийому нових автомобілів. Варто мати на увазі, що висока ефективність використання, довговічність і надійність в експлуатації автомобілів, ЗІЛ – 130 гарантованих тільки за умови застосування передбачених заводом високоякісних палив і мастильних матеріалів.

Автомобіль ЗІЛ – 130 володіє значно більш високими динамічними якостями. Зовнішня характеристика двигуна ЗІЛ – 130 складає 41 кгн. Високі могутні показники двигуна ЗІЛ – 130 отримані за рахунок збільшення ступеня стиску. Максимальна швидкість, яку розвиває цілком завантажений автомобіль на горизонтальній, прямій і рівній автомобільній дорозі з твердим покриттям складає 80 – 85 км/годину.

Ходова частина

Ходова частина автомобіля являє собою візок, що складається з рами, до якої за допомогою деталей підвіски кріпляться передній і задній мости з колесами. Відстань В між осями коліс називається базою автомобіля, а відстань К між серединами шин передніх або задніх коліс — колією. Колія передніх і задніх коліс може бути різною. В автомобіля ГАЗ-53А Б = 3700 мм, Кпер = 1630 мм, Кзад = = 1690 мм. В автомобіля ЗИЛ-130 Б = 3800 мм, Кпер=1800 мм, Кзад = 1790 мм. В автомобіля ГАЗ-24 «Волга» Б — 2800мм, Кпер = 1476 мм, Кзад= 1420 мм. Однією з характеристик автомобіля є колісна формула, яка складається з двох цифр із знаком множення між ними. Наприклад, для автомобілів ГАЗ-53А, ЗИЛ-130, ГАЗ-24 «Волга» колісна формула має вигляд 4X2, це означає, що автомобіль має четверо коліє (здвоєні шини вважають одним колесом), з яких двоє ведучих. Колісна формула автомобіля ГАЗ-66 — 4 X 4, а автомобілів ЗИЛ-13І, Урал-375Д, КрАЗ-255Б - 6X6.

Несучі системи мости і підвіски

Рама

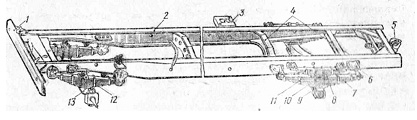

Рама і ресорна підвіска автомобіля ГАЗ-5З А:

1 — буфер; 2 — поздовжня балка (лонжерон); 3 — кронштейн запасного колеса; 4 — поперечні балки (поперечини); 5 — буксирмніі пристрій; 6- кронштейн ресори; 7 і 12— задня і передня ресори; 8 - додатком ресора (підресорник); 9— картер заднього моста; 10 і 11 — стрем'янка і хомутик ресори; ІЗ — передня вісь

Рама — несуча система автомобіля, до якої кріпляться усі його агрегати і вузли. Рама автомобіля ГАЗ-53А складається з двох поздовжніх балок 2, з'єднаних між собою поперечними балками 4. Балки виготовляють із сталі коритоподібного профілю змінного перерізу. До передніх поперечних балок кріплять двигун, до поздовжніх — кронштейни в для кріплення ресор підвіски. На рамі також є кронштейни рульового механізму і кріплення кабіни. Кронштейни крил, паливного бака, акумуляторної батареї пригвинчують до рами болтами. На кронштейнах передньої частини рами кріплять болтами буфер 1, а в середній її частині — кронштейн 3 запасного колеса. На останній поперечині задньої частини рами встановлено буксирний пристрій 5. В автомобілів-самоскидів і автомобілів-тягачів рами не мають буксирного пристрою. На рамі, що не мають буксирного пристрою, встановлено петлі, призначені тільки для короткочасного буксирування автомобіля, а не для роботи з причепом. У легкового автомобіля ГАЗ-24 «Волга» замість рами використовують несучий кузоз. ¥ автомобілях з несучим кузовом для кріплення двигуна, радіатора, переднього моста, підвіски і рульового механізму застосовують коротку раму (підрамник), жорстко приєднану до передньої частини основи кузова. Автобуси здебільшого мають цільнометалеві кузеви вагонного типу а несучою основою і каркасом. Жорстка основа кузова замінює раму.

Передній міст автомобіля ГАЗ-53А

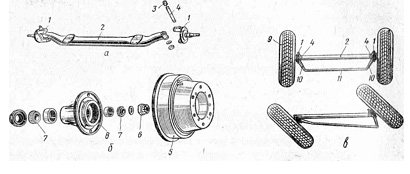

Передній міст автомобіля ГАЗ-53А:

а — деталі моста; б — деталі маточини колеса; в — рульова трапеція; 1 — поворотні цапфи; 2 — балка передньої осі; З — бронзова втулка цапфи; 4 — шворні; 5 — гальмовий барабан; 6 — корончаста гайка; 7 —- підшипники; 8 — маточина; 9 — колесо; 10 — поворотні важелі; 11- поперечна рульова тяга

Передній міст автомобіля ГАЗ-53А складається з балки 2 фасонного профілю, в якій на нерухомо закріплених шворнях 4 встановлюють поворотні цапфи (кулаки) 1. У провушини кулака запресовано втулки 3, які зменшують тертя із шворнем. На конічних роликових підшипниках поворотних цапф установлюють маточини 8 коліс 9, до яких кріплять гальмові барабани 5 і диски з ободами і шинами. Обидві поворотні цапфи з'єднані між собою поперечною рульовою тягою 11. Це дає можливість, повертаючи одне переднє колесо, погоджено повертати і друге. Відстань між шворнями, розміри поворотних важелів 10 і поперечної рульової тяги 11 вибирають так, що вони утворюють так звану рульову трапецію. Від неї залежить правильність руху автомобіля під час повороту. Маточина переднього колеса автомобіля ЗИЛ-130:

1 — гайка; 2— конічні роликові підшипники; 3— маточина; 4 — ковпак

Аналогічну будову має передній міст автомобіля ЗИЛ-130. Маточини передніх коліс автомобіля ЗЙЛ-130 встановлено надвох конічних роликових підшипниках, кріпляться вони гайками, які потім стопорять і закривають ковпаками.

Підвіска переднього моста автомобіля ГАЗ-53А змонтована на поздовжніх ресорах, які пом'якшують поштовхи, що виникають унаслідок нерівності доріг. Кожна ресора складається із стальних листів різної довжини, які з'єднані стяжним болтом. Середню частину ресори кріплять до балки моста за допомогою стрем'янок. До кінців двох найдовших (корінних) листів приклепують штамповані чашки, які утворюють опорні поверхні для гумових подушок. Кінці ресор разом з гумовими подушками затискують у кронштейни 6, приклепані до рами. Довжина ресори змінюється під час прогинання за рахунок переміщення (ковзання) її заднього кінця між верхньою і нижньою подушками кронштейна. Хомутики, встановлені вздовж ресори, утримують її листи від розходження.

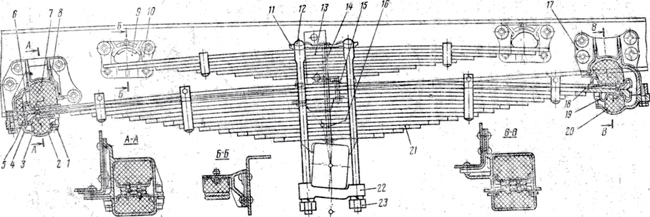

Задня підвіска автомобіля ГАЗ-53А:

1- болт кришок кронштейнів, 2 і 20 - кришки переднього і заднього кронштейну, 3, 5 і 7 - гумові подушки 4,6,18,19 опорні чашки передньогоі заднього кінця ресори, 8,17 передній й задній кронштейн задньої ресори, 9- гумова подушка додаткової ресори, 10 кронштейн додаткової ресори, 11- накладки, 12- стрем'янка, 13- додаткова задня ресора, 21 основна задня ресора, 23- гайки стрем'янок

Передня підвіска автомобіля ЗИЛ-130 також змонтована за допомогою ресор, на передніх кінцях яких прикріплені знімні подушки, якими ресори кріпляться до рами за допомогою пальців. Задні кінці ресор спираються на подушку і при зміні довжини ковзають по ній. Задні листові ресори автомобіля ГАЗ-53А мають додаткові ресори (підресорники), які розміщені вздовж лонжеронів рами. Основні ресори і підресорники симетричні. Усі листи ресори і підресорника з'єднані в середній частині центровими стяжними болтами 14 і 16. Крім того, основна ресора стягнута чотирма хомутиками, а підресорники — двома хомутиками, які запобігають їх бічному зміщенню. Ресорні кронштейни 8 і 17 основної ресори вилиті з ковкого чавуну, не взаємозамінні з кронштейнами передньої ресори. Підресорник 13 розміщений над основною ресорою 21. Між ними є лита чавунна прокладка 15. Підресорник 13 під час роботи кінцями верхніх листів спирається на гумові подушки 9, пригвинчені до литих чавунних кронштейнів 10, які прикріплені до вертикальної стінки лонжеронів рами. Задня підвіска автомобіля ЗИЛ-130:

1— стрем'янка вушка ресори; 2 — стрем'янка ресори; З — підресорник; 4 — ресора

Задні ресори автомобіля ЗИЛ-130 мають таку саму будову, що й в автомобіля ГАЗ-53А, але замість стяжного болта в листах ресор виштамповані виступи і заглиблення, які перешкоджають переміщенню листів ресор під час роботи. Описану підвіску, що називається залежною, застосовують на вантажних автомобілях, де необхідні проста будова і міцність. Задні ресори автомобіля ГАЗ-24 «Волга» передніми кінцями кріпляться до кронштейна з гумовою втулкою, а задні кінці, щоб ресори могли подовжуватися,— до днища кузова за допомогою серги і двох пальців з гумовими втулками. Ресори кріплять до кожухів ведучих мостів або до осі стрем'янками. Ресори пом'якшують поштовхи, які передаються на нерівній дорозі від коліс до кузови, нле після кожного поштовху спричиняють вертикальні коливання кузова. Ці коливання гасять телескопічні амортизатори двосторонньої дії. У вантажних автомобілях амортизатори встановлюють у підвісці переднього моста, в легкових — у підвісках обох мостів.
