10.4 Выбор контактной аппаратуры
Контакторы используются в системах управления крановыми электроприводами для осуществления коммутации тока в главных цепях при дистанционном управлении. В крановом электроприводе применяются контакторы только с электромагнитным приводом.
Для крановых электроприводов легкого режима работы, а также для электроприводов, работающих эпизодически в кратковременном режиме длительностью не более 15 мин, выбор контакторов производится исключительно по пусковому току электродвигателя, который должен быть не более номинального тока включения выбираемого контактора.
Общие технические требования к контакторам сформулированы в ГОСТ 11206—77. Высокий уровень требований по числу включений, необходимость исключительно надежной коммутации цепей при различных нагрузках предопределили применение в крановых электроприводах контакторов 3-го и 10-го классов по допустимому числу включений с механической износостойкостью не ниже 3 млн. циклов и рассчитанных для коммутации по категориям АС-3—АС-4.
Контакторы электромагнитные серии ПМЛ предназначены для управления (пуск, остановка, реверсирования) электродвигателями переменного тока. Применяются в управлении грузоподъемными механизмами (лифты, краны и т.д.), вентиляторами, насосами, тепловыми завесами, печами, станками, освещением, в системах автоматического ввода резерва (АВР).Выбираем контакторы, включенные непосредственно в цепь электродвигателей. Согласно Iп=63А, по условию выбора контакторов
Iп.дв.≤Iн тока включения контактора,
Пускатели ПМЛ-4160М на ток 63А .В спецификации КМ1
Модель: ПМЛ-4160ДМ
Контактор нереверсивный без оболочки, без теплового реле, со степенью защиты IP20, c переменным током цепи управления.
Номинальное напряжение по изоляции, В – 660
Номинальный ток главной цепи, А – 80
Номинальное напряжение втягивающей катушки –110,220,380,400,415,440, 60гц.
Мощность, потребляемая катушкой контактора включения/удержания ВА – 200±35/20±4
Номинальный рабочий ток, А (категория применения АС-3) при напряжениях 380, 550, 660 – 80, 80, 50
Износостойкость механическая / коммутационная (категория применения АС-3) при исполнении по износоустойчивости А,Б,В млн. циклов- А 10/1,5 Б 5/1,0 В 3/0,3
Максимальная частота включений без нагрузки/ с нагрузкой, включений в час – 3600/750
НАЛИЧИЕ ТЕПЛОВОГО РЕЛЕ- без реле
Габаритные размеры- 125х84,5х123,3мм
Установочные размеры - 105х40мм
Крепление на стандартную рейку DIN - 75 мм
Варианты винтового крепления- 3 винта М6
Мощность двигателя для категории АС-3, 380В, кВт – 37,0
Масса, кг – 1, 44
Рисунок 28(а) . ПМЛ-4160ДМ (KM1)
Выполняем выбор контакторов КМ6, КМ7
Пускатель ПМЛ-2220-25А-380АС-(17-25А)
Технические характеристики
Номинальный ток Iн (А): 25
Диапазон регулировки теплового расцепителя (А): 17-25
Напряжение катушки управления (В): 380
Род тока катушки управления: AC
Конструкция
Дополнительное оборудование: нет
Рисунок 28(б). Пускатель ПМЛ-2220-25А-380АС
Сравним с пускателем магнитным ПМУ 63A 380В 50ГЦ Schneider Electric
Контакторы серии PMU (на токи от 9 до 630 А по АС-3) для защиты и управления электродвигателем по категории применения АС-3. Условия эксплуатации: Номинальное напряжение изоляции (Ui), В: 1000
Защищенное исполнение: TH
Таблица 9 эксплуатационные характеристики
-
Температура окружающей среды: - при хранении от -60 до +80 С - при работе от -5 до +55 С
Количество полюсов: 3
Номинальный ток (In) (Un - 440 В), А: 9 – 630
Номинальное напряжение (Un), В: до 690
Предельная частота In, Гц: 25-400
Ток термической стойкости (Ith), A: 25 – 800
Технические характеристики цепи управления: Номинальное напряжение цепи управления (Uс), 50 Гц: 24 В; 110 В; 220 В; 380 В
Цена: 2001,00 руб. за шт.
Рисунок 29. ПМУ 63A 380В 50ГЦ SchneiderElectric
10.6 Выбор гидротолкателя.
ГИДРОТОЛКАТЕЛИ СЕРИИ ТЭ
Принцип работы
При включении электродвигателя центробежный насос начинает функционировать, создавая избыточное давление рабочей жидкости под поршнем. Нагревающаяся жидкость поднимает поршень, за счет чего масло, которое находится под поршнем, поступает в нижнюю часть центробежного насоса через специальные каналы, установленные в корпусе. Пока электродвигатель работает, поршень постоянно находится в верхнем положении. После выключения электродвигателя поршень, под воздействием пружинного механизма, возвращается в исходное положение.
Гидротолкатель ТЭ-30

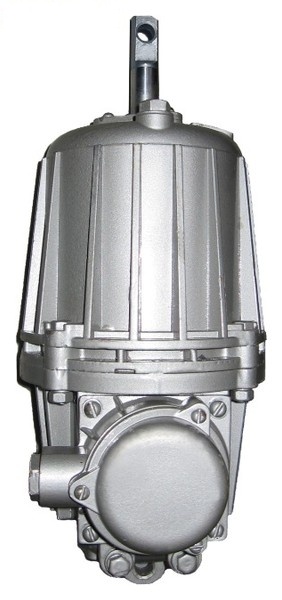

Рисунок 30. Гидротолкатель серии ТЭ-30
Гидротолкатели серии ТЭ-30 предназначены для работы в составе привода колодочного тормоза в механизмах грузоподъемного оборудования, и других механических устройств, реализующих постуательные перемещения рабочих органов. Гидротолкатель механизирует поступательное движение посредством электромагнитной индукции.
ТЭ-30 предлагаемый компанией Торговый дом СИАНА отдичается от конкурентных моделей, продаваемых в России и СНГ, увеличенным сроком службы механических и электрических узлов толкателя, надежностью работы автоматики, облегченной конструкцией.
Высококачественное литье корпуса гидротолкателя ТЭ-30 также является его отличительной особенностью, повышающей его технические характеристики привода.
Ограничение: гидротолкатель ТЭ-30 не предназначен для работы во взрывоопасной среде, а также в средах, оказывающих влияние на физические характеристики резиносодержащих уплотнений, а также металлов и изоляционных материалов.
Конструкция гидротолкателя ТЭ-30
Гидротолкатель ТЭ-30 состоит из асинхронного двигателя, насоса, системы поршня со штоком. Электродвигатель приводит в движение насос, в результате перемещения поршня перемещается шток гидротолкателя. Таким образом электрическая энергия преобразуется в механическую, в поступательное движение штока.
В одном (рабочем) направлении шток толкателя перемещается посредством поршня, в результате давления в рабочей камере насоса. В обратном направлении шток двигается посредством возвратной пружины (сброс давления в камере под поршнем).
Рабочая жидкость насоса гидротолкателя – трансформаторное масло. Это сменная жидкость, не требующая особых условий эксплуатации, меняется при регламентных работах.
Применение гидротолкателей ТЭ-30
Основное место применения ТЭ-30 – тормоза колодочные серии ТКГ (тормоз ткг).
В зависимости от размеров и мощности толкателя применяют:
ТЭ-30 – на тормозах ТКГ-160 и ТКГ-200
Электродвигатель, которым оснащают толкатели серии ТЭ – специальный асинхронный двигатель с короткозамкнутым ротором серии АДГМ
Характеристики:
Масса: 11 кг.
Мощность – 160 Ватт
Скорость перемещения штока – 3,2 см за 0,26 сек.
Гидротолкатели ТЭ-30 предназначены для работы как в умеренном климате, так и в более южных широтах. В зависимости от типа используемого масла в толкателе диапазон рабочих температур колеблется от -40 до +60 градусов Цельсия.
Тип гидротолкателя |
Более старые аналоги |
Гидротолкатель ТЭ-50 |
ТЭГ-50, ТГМ-50 |
Гидротолкатель ТЭ-30 |
ТЭ-25, ТЭГ-30, ТГМ-25,ТГМ-30 |
Гидротолкатель ТЭ-80 |
ТЭГ-80, ТГМ-80 |
Технические характеристики электрогидравлического толкателя ТЭ-30.
Параметр |
ТЭ-30МВ |
ТЭ-30 |
ТЭ-30 |
ТЭГ-30 |
ТЭ-30 |
|||||||||||||
Развиваемое усилие подъема (не менее), Н |
380 |
370 |
450 |
370 |
||||||||||||||
Усилие подъема (среднее), Н |
300 |
|
|
|
|
|
|
|
||||||||||
Напряжение номинальное, В |
380 |
220/380 |
|
|
|
|
|
|||||||||||
Время подъема штока (не более), с |
0,2 |
0,26 |
0,5 |
0,46 |
0,26/0,35 |
|||||||||||||
Время обратного хода штока (не более), с |
0,2 |
0,26 |
0,4 |
0,3 |
0,26/0,35 |
|||||||||||||
Ход штока, мм |
32 |
32/50 |
50 |
32/50 |
|
|||||||||||||
Мощность потребляемая (не более), Вт |
160 |
180 |
160 |
|
|
|
||||||||||||
Масса, кг |
11 |
12 |
11 |
14 |
11/11,5 |
