1.2 Категория надежности электроснабжения электроприемников
Надежностью электроснабжения называют способность системы электроснабжения обеспечивать предприятие электроэнергией хорошего качества, без срыва плана производства и не допускать аварийных перерывов в электроснабжении.
Надежность системы электроснабжения обеспечивается обоснованным выбором схем, конструктивных элементов, их резервированием и проведением планово-предупредительных ремонтов.
Для групп потребителей относящихся к III категории по надежности электроснабжения, питающихся по одной линии, резервное питание устройств охранной и пожарной сигнализации следует осуществлять от автономных источников.
Электроснабжение может выполняться от одного источника питания при условии, что перерывы электроснабжения, необходимые для ремонта или замены повреждённого элемента системы электроснабжения, не превышают одних суток.
2 Электрическая часть
2.1 Выбор рода тока и напряжения, схемы электроснабжения
В настоящее время производство, передача, распределение и потребление электроэнергии в нашей стране осуществляют на трёхфазном переменном токе частотой 50 Гц.
По напряжению все электроустановки и электроприёмники подразделяются на две большие группы: электроприёмники до 1000 В и электроприёмники свыше 1000 В.
По роду тока: электроприёмники, питающиеся от сети переменного тока нормальной частоты 50 Гц; электроприёмники, питающиеся от сети переменного тока повышенной или пониженной частоты; электроприёмники, питающиеся от сети постоянного тока.
В установках до 1000 В применяются основные номинальные напряжения: 220 В, 380 В, 660 В. В цехах промышленных предприятий применяется в основном система питания напряжением 380/220 В. Основное достоинство этой системы питания - возможность совместного питания силовой и осветительной нагрузки. Данная система применяется во всех случаях, когда этому не препятствуют местные условия и если с помощью техникоэкономического расчёта не доказана целесообразность использования более высокого напряжения. Система напряжения 660/380 В применятся реже, так как во многих случаях сохраняется необходимость иметь сеть напряжением 380/220 В для питания осветительных установок.
Учебные мастерские питаются переменным синусоидальным током. Напряжение промышленной частоты 50 Гц и равняется 0,4кВ, которое подается от трансформаторной подстанции 10/0,4кВ.
Выбор схемы электроснабжения
Радиальная схема принятая в проектируемом цехе является менее надежной по сравнению с радиальной, т.к. при отключении одного из потребителей, отключается вся группа электро-приемников, которые питает данный шина - провод. Радиальная схема дешевле, т.к. не требует дополнительной защиты аппаратуры и распределительных пунктов, поэтому для учебных мастерских выбираем магистральную схему с двумя распределительными шина - проводами (рисунок 1).

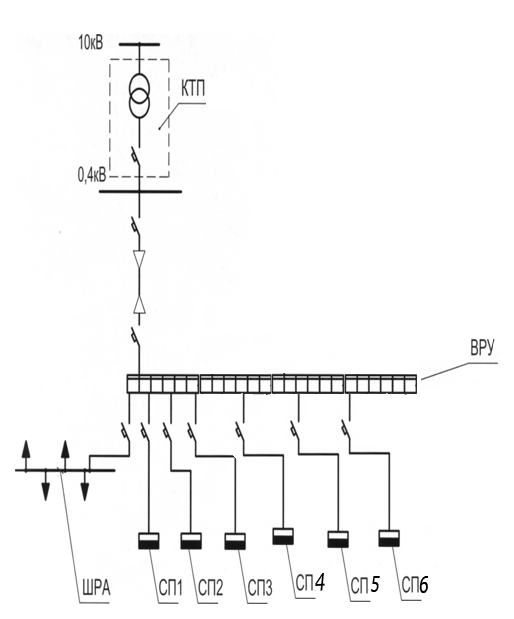

Рисунок 1 – Радиальная схема электроснабжения
10 кВ КТП 0,4 кВ ВРУ
