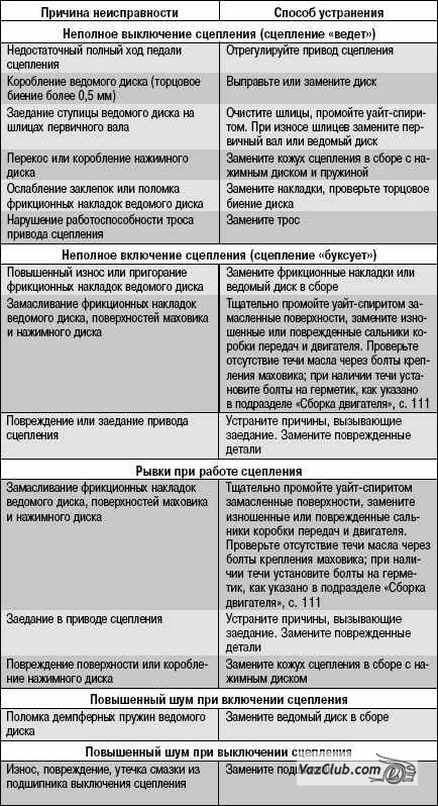

2.2 Основные неисправности сцепления, и способы устранения

2.2 Технологическая карта «Снятие и установка троса привода выключения сцепления Лада Приора»

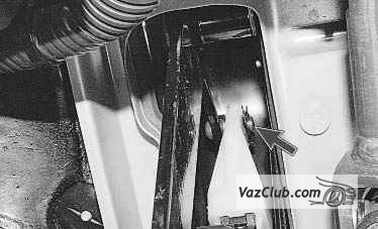

1. В салоне под панелью приборов ключом «на 8» отверните гайку крепления упора оболочки троса к кронштейну педалей и снимите упор с кронштейна.

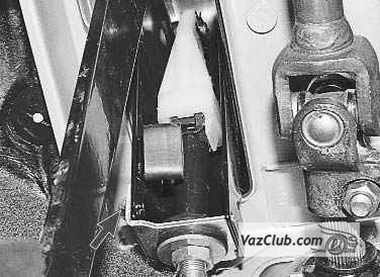

2. Поддев отверткой, снимите с пальца педали сцепления стопорную скобу и корпус механизма компенсации износа накладок ведомого диска приора.
3. Снимите с пальца педали пластмассовую втулку и осмотрите ее. Сильно изношенную или поврежденную втулку замените, смазав ее перед установкой смазкой Литол-24 или ЛСЦ-15.

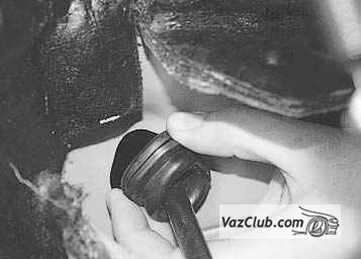

4. В моторном отсеке ваз 2170 извлеките из отверстия в щите передка уплотнитель оболочки троса привода выключения сцепления лада приора.

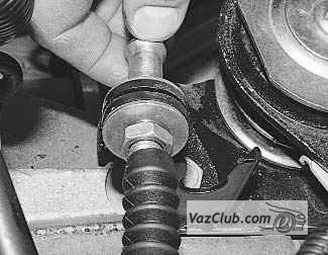

5. Потянув наконечник троса вперед по направлению движения автомобиля ваз 2170, выведите наконечник из паза вилки выключения сцепления.

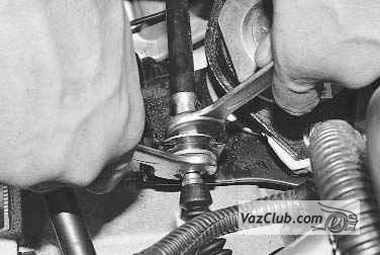

6. Ключом «на 17» отверните гайку крепления наконечника к кронштейну на коробке передач ваз 2172, удерживая вторым ключом наконечник от проворачивания.
7. ...выньте наконечник из кронштейна и снимите трос с автомобиля, вытягивая его из отверстия в щите передка.
8. Для установки нового троса привода выключения лада приора сцепления сначала, пропустив его в отверстие щита передка, закрепите на пальце педали сцепления корпус механизма компенсации износа.

9. Закрепите упор оболочки троса на кронштейне педалей.
10. Установите в отверстие щита передка уплотнитель оболочки троса lada priora.
11. Установите наконечник оболочки троса в кронштейн коробки передач приора и затяните гайку его крепления.

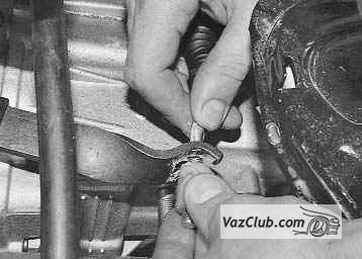

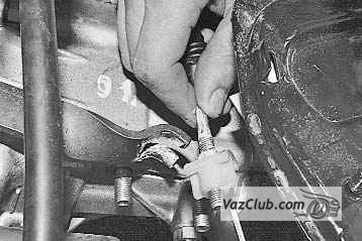

12. Навинтите на нижний наконечник троса поводок, обеспечив выступание наконечника относительно торца поводка на 0–1 мм.

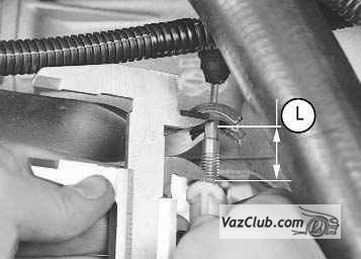

13. Установите трос привода выключения сцепления лада приора в исходное положение, для чего переместите нижний наконечник троса до упора вперед по направлению движения автомобиля. Удерживая наконечник в вытянутом положении, измерьте размер L между вилкой и поводком, он должен составлять 27 мм. Если размер не соответствует указанному значению, установите его вращением поводка в нужную сторону.
14. Введите наконечник троса в паз вилки выключения сцепления ваз 2171 и отпустите — под действием пружины поводок наконечника должен установиться на вилку без зазора.
15. Нажмите на педаль сцепления priora три раза до упора и повторно измерьте расстояние L (см. п. 13). В случае необходимости повторите регулировку.
