Бесштанговая эксплуатация

Эти установки относятся к классу бесштанговых, что делает их более привлекательными.

Во-первых, они предназначены для экс­плуатации средне- и высокодебитных скважин с достаточно боль­шим диапазоном высоты подъема продукции. Во-вторых, привод глубинного насоса осуществляется электродвигателем, расположен­ным в скважине.

Питание двигателя осуществляется по силовому электрическому кабелю. Схема установки представлена на рис.4.

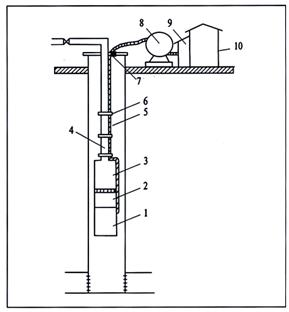

Рис.4.УЭЦН

Установка состоит из погружного агрегата, включающего погружной электродвигатель (ПЭД) 1, протектор 2, многоступенчатый центробежный насос 3, спускаемого в скважину на колонне насосно-компрессорных труб 4. Электрический силовой кабель 5 закрепляется на трубах с помощью хомутов 6. Герметизация кабеля в устьевой арматуре осуществляется специальным сальником 7.

Наземное оборудование включает в себя кабельный барабан 8, трансформатор 9 и станцию управления 10. При необходимости установка комплектуется преобразователем частоты тока, позво­ляющим регулировать параметры погружного агрегата в широком диапазоне. Как погружной электродвигатель, так и погружной цен­тробежный насос отличаются от обычных и характеризуются не­большим диаметром и значительной длиной.

Оборудование для ремонта скважины

Для подземного ремонта скважин необходимы подъемные сооружения и механизмы, а также специальный инструмент. Применяют подъемные сооружения двух видов: стационарные и передвижные. Стационарные подъемные сооружения - это специальные эксплуатационные вышки и стационарные мачты.

Вышки (ВЭТ22 x 50 - вышка эксплуатационная трубчатая, высотой 22 м, грузоподъемной силой 500 кН) изготавливаются из труб и устанавливаются на скважине вместо буровой вышки. Мачты - двуногие, также изготавливаемые из отработанных НКТ, высотой 15 и 22 м, грузоподъемной силой 150 и 250 кН. (МЭСН15 - 15 и МЭСН22 - 25) имеют опоры в виде трубчатых ферм, соединяемые вместе кронблоком в верхней части. Мачты оборудуются маршевыми лестницами, иногда устройствами для подвески штанг и площадкой для верхового рабочего. При установке на скважине мачты укрепляются растяжками. Стационарные вышки и мачты используются лишь 2 - 3 % календарного времени, поэтому их установка может быть оправдана только тогда, когда скважина слишком часто ремонтируется. В противном случае это приводит к неоправданным расходам металла и денежных ресурсов. Поэтому на промыслах используются передвижные мачты, передвижные агрегаты с телескопическими мачтами или складными вышками.

Передвижная мачта на колесном или гусеничном ходу (например, телескопическая мачта ПТМТ-40), монтируется над центром скважины и для устойчивости расчаливается в два яруса канатными оттяжками. Секции мачты раздвигаются с помощью лебедки трактора. Высота мачты при выдвижении первой секции - 15 м, грузоподъемная сила 400 кН, при выдвижении двух секций - 20 м и грузоподъемная сила 250 кН. При этих грузоподъемностях можно выполнять подавляющую часть работ по ремонту скважин.

Передвижная мачта для подземного ремонта в рабочем положении

В последнее время все большее применение находят самоходные агрегаты для текущего и капитального ремонтов скважин. Так, например, самоходный агрегат А-50У, смонтированный на шасси автомобиля КрАЗ-257, грузоподъемной силой 500 кН, предназначенный для спуско-подъемных операций с насосно-компрессорными и бурильными трубами с укладкой их на мостки перед скважиной, позволяет проводить освоение скважин, текущий и капитальный ремонты, разбуривание цементных пробок в трубах диаметром 146 и 168 мм с промывкой скважины, устанавливать арматуру устья, а также выполнять буровые работы. Агрегат А - 50У состоит из двух барабанной лебедки с приводом от трансмиссии, раздвижной вышки рамной конструкции с талевой системой, ротора с гидроприводом, насосного блока и системы управления. Тяговый четырехтактный восьмицилиндровый дизель ЯМЗ-238 автомобиля мощностью 177 кВт при частоте вращения вала 2100 мин-1 используется для привода подъемной лебедки, насосного агрегата, компрессора и других элементов установки. Грузоподъемная сила агрегата на крюке при оснастке талевой системы 4 x 3 при работе на первой скорости составляет 500 кН, на второй - 345 кН, на третьей - 126 кН и на четвертой - 75 кН. Высота вышки от уровня земли до оси кранблока 22,4 м. На двухосном колесном прицепе установлен промывочный насос 9МГР-61, развивающий наибольшее давление 16 МПа при подаче 6,1 л/с и давление 6 МПа при наибольшей подаче 10 л/с. Насос приводится в действие с помощью карданного вала от двигателя автомобиля. Масса насосного блока с прицепом 4,1 т. Масса всего агрегата 31 т.

На агрегате имеется ограничитель подъема крюка, автоматически отключающий лебедку при затаскивании талевого блока. Вышка агрегата - двухсекционная телескопическая, поднимаемая в рабочее положение гидродомкратами и опирающаяся на опорные винтовые домкраты. Верхняя секция вышки выдвигается при помощи талевой системы и фиксируется на механически управляемых упорах. Вышка для работы расчаливается четырьмя оттяжками к якорям, зарытым в землю, и двумя - к передней части автомобиля. Агрегат устанавливается у скважины на специальную бетонированную площадку, как и все передвижные агрегаты, предназначенные для ремонта.

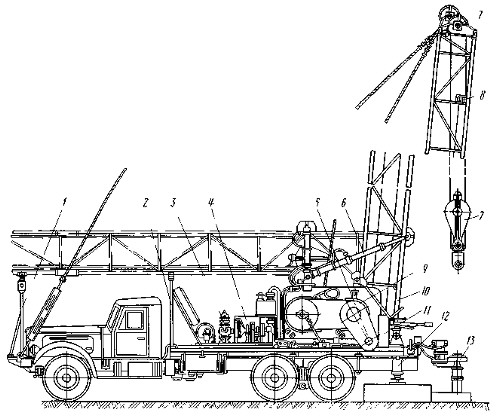

Агрегат А-50У для ремонта скважины

1 - передняя опора, 2 - промежуточная опора, 3 - компрессор, 4 - трансмиссия, 5 - промежуточный вал, 6 - гидродомкрат для подъема вышки, 7 - талевая система, 8 - ограничитель подъема талевого блока, 9 - лебедка, 10 - вышка, 11 - пульт управления, 12 - опорные домкраты, 13 - ротор

Управление всеми механизмами агрегата при установке вышки в рабочее положение, как и при спуско-подъемных операциях, осуществляется с открытого пульта управления, расположенного на раме агрегата у задней опоры вышки, слева по ходу автомобиля.
