1.8.Выбор автотрансформаторов на приемной подстанции

По мощности выбираем АТС с учётом транзита:

Выбираем АТ, который может пропустить в номинальном режиме 226,18 МВА и связать сети с U_ВН = 500 кВ и U_СН = 220 кВ. Для этих целей устанавливаем группу из параллельно включенных однофазных

автотрансформаторов типа АОДЦТН – 267000/500/220 со следующими параметрами:

S_НОМ = 267 МВА;

Х_В = 39,8 Ом; Х_С = 0; Х_Н = 75,6 Ом;

∆Q_ХХ = 2803 МВАр.

Таким образом, было выбрано с установленной мощностью:

1.9. Определение необходимости установки компенсирующих устройств

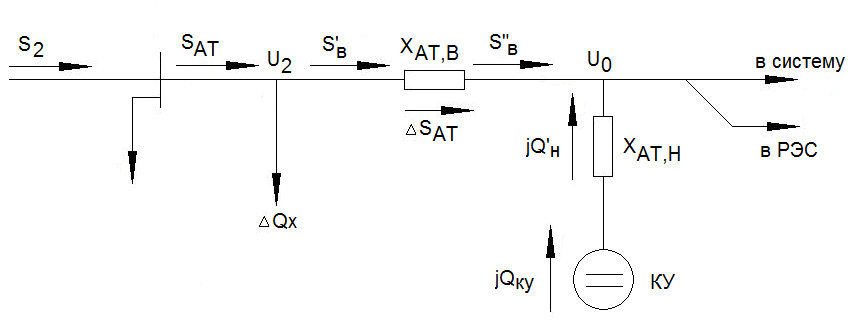

Рис. 1.5. Схема замещения приемного конца

Определим потокораспределение в этой схеме в режиме максимальной нагрузки:

Мощность в начале участка 2 – 0:

Потери реактивной мощности в сопротивлении Х_В:

Мощность в конце участка 2 – 0:

Составляющие вектора падения напряжения на участке 2 – 0:

Модуль напряжения в точке 0:

В соответствии с условиями задачи система в рассматриваемом режиме располагает реактивной мощностью

Кроме того необходимо учесть потери реактивной мощности в автотрансформаторе связи систем 220 кВ и 110 кВ:

=130

Выбираем два АТДЦТН-125000/220/110.

Этот трансформатор имеет следующие характеристики:

Х_ТВ = 49 Ом, Х_ТС = 0, Х_ТН = 131 Ом,

∆Q_X = 625 КВАр, ∆Pх = 65 кВт, ∆Pк = 305 кВт, Iх = 0,5%.

Потери холостого хода в двух параллельно работающих трансформаторах:

Т.к. через трансформатор проходит мощность РЭС, то нужно учесть потери в его сопротивлении:

Следовательно:

По условию система может выдать до 300 МВАр реактивной мощности, таким образом, требуется установка реакторов в максимальном режиме.

Рис. 1.6. Перетоки мощности в РЭС в максимальном режиме

Избыток реактивной мощности передается в сеть

Теперь определим потокораспределение схемы в режиме минимальной нагрузки:

Система может потребить 250 МВАр, поэтому в минимальном режиме дополнительные источники реактивной мощности не нужны:

Рис. 1.7. Перетоки мощности в РЭС в минимальном режиме

В минимальном режиме избыток реактивной мощности также отдается в сеть.

2.10.Выбор оборудования

Выбор оборудования для исследуемой электрической сети покажем на примере подстанции №4. На данной подстанции установлены два трансформатора типа ТPДН –40000/110 со следующими характеристиками:

Таблица 2.15

SНОМ, МВА	Напряжение обмотки, кВ		Потери, кВт
	ВН	НН			10,5	0,65
40	115	10,5	36	172

Подстанция соединена с источником питания “A” посредством линии 3’–4 длиной 27 км, выполненной проводами марки АС – 120/19

( ). Выбор оборудования подстанции производится по токам короткого замыкания. Значения токов короткого замыкания необходимо знать для выбора коммутационного и измерительного оборудования, а также для подбора ошиновки. Т.к. в данном проекте подстанция имеет два уровня напряжения, то необходимо рассмотреть две точки короткого замыкания (К₁ и К₂ на схеме замещения). В каждой из этих точек будет рассмотрен наиболее тяжёлый случай К.З. – трехфазное замыкание.

Исходные данные

1. Подстанция тупиковая №4;

2. U_ВН = 110 кВ;

3. U_НН = 10 кВ;

4. Р_ВН = 29 МВт;

5. Число линий связанных с энергосистемой/длина линий, км - 2/27

6. Число присоединений на ВН-2

НН-28

7. Соsφнн=0,81; Соsφвн=0,93

8. Iкз.вн=25кА

9. Питание с ВН-100%
