1. Расчет режима электропередачи свн
Задание на проектирование
Исходные данные для расчёта:
1. К ОРУ СВН
электрической станции с генераторами
«Г» и блочными трансформаторами «Т»
подключена дальняя электропередача
длиной «L» (рис. 1.1).
С приемной стороны электропередача
связана через автотрансформаторы «АТ»
с энергосистемой на напряжении Uс. На
генераторном напряжении отбирается
мощность
на собственные нужды.

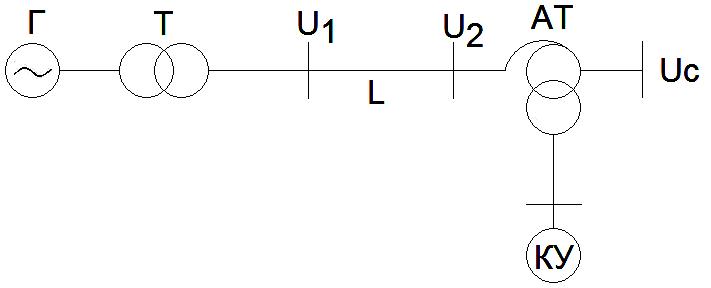

Рис. 1.1. Схема электропередачи СВН
2. Считать, что существенная часть вырабатываемой электростанцией мощности, за вычетом потребления на собственные нужды и потребления местного промышленного района, поступает в электропередачу СВН. Активными сопротивлениями трансформаторов, автотрансформаторов и линии электропередачи СВН пренебречь.
3. Принять, что число линий электропередачи СВН не менее двух, каждая фаза расщеплена на три провода.
4. Принять, что коэффициент мощности собственных нужд для максимального режима равен 0,87; для минимального режима – 0,85.
5. Число и мощность автотрансформаторов связи «АТ» выбирается
8
исходя из перетока мощности в режиме максимальных нагрузок.
6. Считать, что в режиме минимальных нагрузок один энергоблок электростанции отключен от электропередачи.
1.2 Исходные данные
NГ |
РГ, МВт |
|
|
U1max, кВ |
U1min, кВ |
U2max, кВ |
U2min, кВ |
Uc, кВ |
L, км |
Рmin, % |
Qпот, МВА |
Qген, МВА |
Вид опор |
8 |
300 |
5,5 |
5,7 |
520 |
500 |
500 |
490 |
220 |
610 |
65 |
250 |
230 |
2 |
Вид опор: 2 –опора на оттяжках с вертикально поддерживающими гирляндами, междуфазное расстояния 11 м (для крайних фаз –22 м).
Расчёт волновых параметров лэп
Основное оборудование электростанции Выбор типа генераторов
Таблица 1.1. Турбогенератор ТГВ-300
-
Тип
Sном,
МВА
Рном,
МВт
сosφном
Uном, кВ
Qном,
МВар
,%
Хd’,%
ТГВ
353
300
0,85
20
186
98,7
19,5
Выбор блочных трансформаторов и трансформаторов собственных нужд
Из условия
Таким образом, в качестве трансформатора собственных нужд выбираем трансформатор мощностью – SНОМ ТСН = 16 МВА. Мощность
блочного трансформатора будет определяться как:
.
Принимаем большее номинальное значение – 400 МВА и выбираем блочный трансформатор ТЦ – 400000/500 со следующими параметрами:
Таблица 1.2. Трансформатор ТДЦ – 400000/500
Тип |
Sном, МВА |
Uвн, кВ |
Uнн, кВ |
Uк, % |
∆Рк, кВт |
∆Рхх, кВт |
Iхх,% |
R, Ом |
X,Ом |
∆Qх, кВАр |
ТДЦ |
400 |
525 |
15,75 |
13 |
800 |
350 |
0,4 |
1,4 |
89,5 |
1600 |
