10. Исходные данные на проектирование тп
Объектом обработки должен быть относительно короткий (для экономии металла) и жесткий ступенчатый вал без центрального отверстия с открытыми уступами, без резьбы, пазов, лысок, граней на наружной поверхности. Перепады диаметров целесообразно делать небольшими, чтобы ускорить обработку. Исходной заготовкой должна быть штучная заготовка из круглого проката. Конструктивные исполнения ступенчатых валов представлены на рис. 6, варианты задания приведены в таблице 7.
Таблица 7
Вари-ант |
Эскиз детали |
Материал деталей |
Технологическая операция |
|
|
Рис.6а |
Сталь 35 |
Подрезка торца, выдержать размер 105. |
|
|
Рис.6а |
Сталь 40 |
Подрезка торца, выдержать размер 105. |
|
|
Рис.6а |
Сталь 45 |
Подрезка торца, выдержать размер 105. |
|
|
Рис.6а |
Сталь 35 |
Точить в упор, выдерживая размер ∅20. |
|
|
Рис.6а |
Сталь 40 |
Точить в упор, выдерживая размер ∅20. |
|
|
Рис.6а |
Сталь 45 |
Точить в упор, выдерживая размер ∅20. |
|
|
Рис.6а |
Сталь 35 |
Точить на проход, выдерживая размер ∅30. |
|
|
Рис.6а |
Сталь 40 |
Точить на проход, выдерживая размер ∅30. |
|
|
Рис.6а |
Сталь 45 |
Точить на проход, выдерживая размер ∅30. |
|
|
Рис.6б |
Сталь 35 |
Подрезка торца, выдержать размер 90. |
|
|
Рис.6б |
Сталь 40 |
Подрезка торца, выдержать размер 90. |
|
|
Рис.6б |
Сталь 45 |
Подрезка торца, выдержать размер 90. |
|
|
Рис.6б |
Сталь 35 |
Точить в упор, выдерживая размер ∅20. |
|
|
Рис.6б |
Сталь 40 |
Точить в упор, выдерживая размер ∅20. |
|
|
Рис.6б |
Сталь 45 |
Точить в упор, выдерживая размер ∅20. |
|
|
Рис.6б |
Сталь 35 |
Точить на проход, выдерживая размер ∅40. |
|
|
Рис.6б |
Сталь 40 |
Точить на проход, выдерживая размер ∅40. |
|
|
Рис.6б |
Сталь 45 |
Точить на проход, выдерживая размер ∅40. |
|
|
Рис.6в |
Сталь 35 |
Подрезка торца, выдержать размер 90. |
|
|
Рис.6в |
Сталь 40 |
Подрезка торца, выдержать размер 90. |
|
|
Рис.6в |
Сталь 45 |
Подрезка торца, выдержать размер 90. |
|
|
Рис.6в |
Сталь 35 |
Точить в упор, выдерживая размер ∅20. |
|
|
Рис.6в |
Сталь 40 |
Точить в упор, выдерживая размер ∅20. |
|
|
Рис.6в |
Сталь 45 |
Точить в упор, выдерживая размер ∅20. |
|
|
Рис.6в |
Сталь 35 |
Точить на проход, выдерживая размер ∅30. |
|
|
Рис.6в |
Сталь 40 |
Точить на проход, выдерживая размер ∅30. |
|
|
Рис.6в |
Сталь 45 |
Точить на проход, выдерживая размер ∅30. |
|
|
Рис.6в |
Сталь 35 |
Точить на проход, выдерживая размер ∅40. |
|
|
Рис.6в |
Сталь 40 |
Точить на проход, выдерживая размер ∅40. |
|
|
Рис.6в |
Сталь 45 |
Точить на проход, выдерживая размер ∅40. |

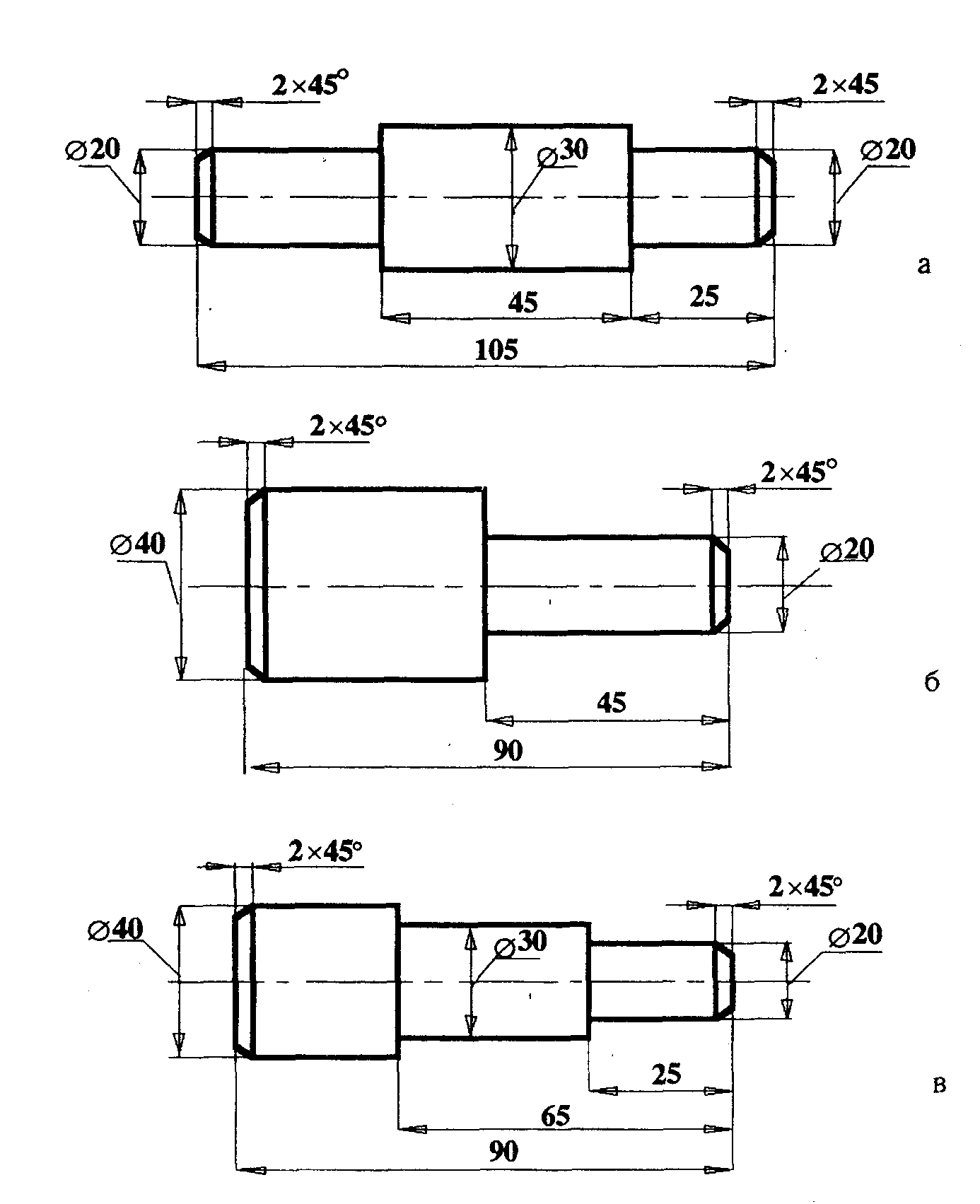

Рис. 6 Конструктивные исполнения ступенчатых валов:
