Задание
Определить расчётные нагрузки производственного цеха по средней мощности методом упорядоченных диаграмм, разработать схему электроснабжения, определить параметры элементов схемы электроснабжения и выбрать оборудование конкретного типа.

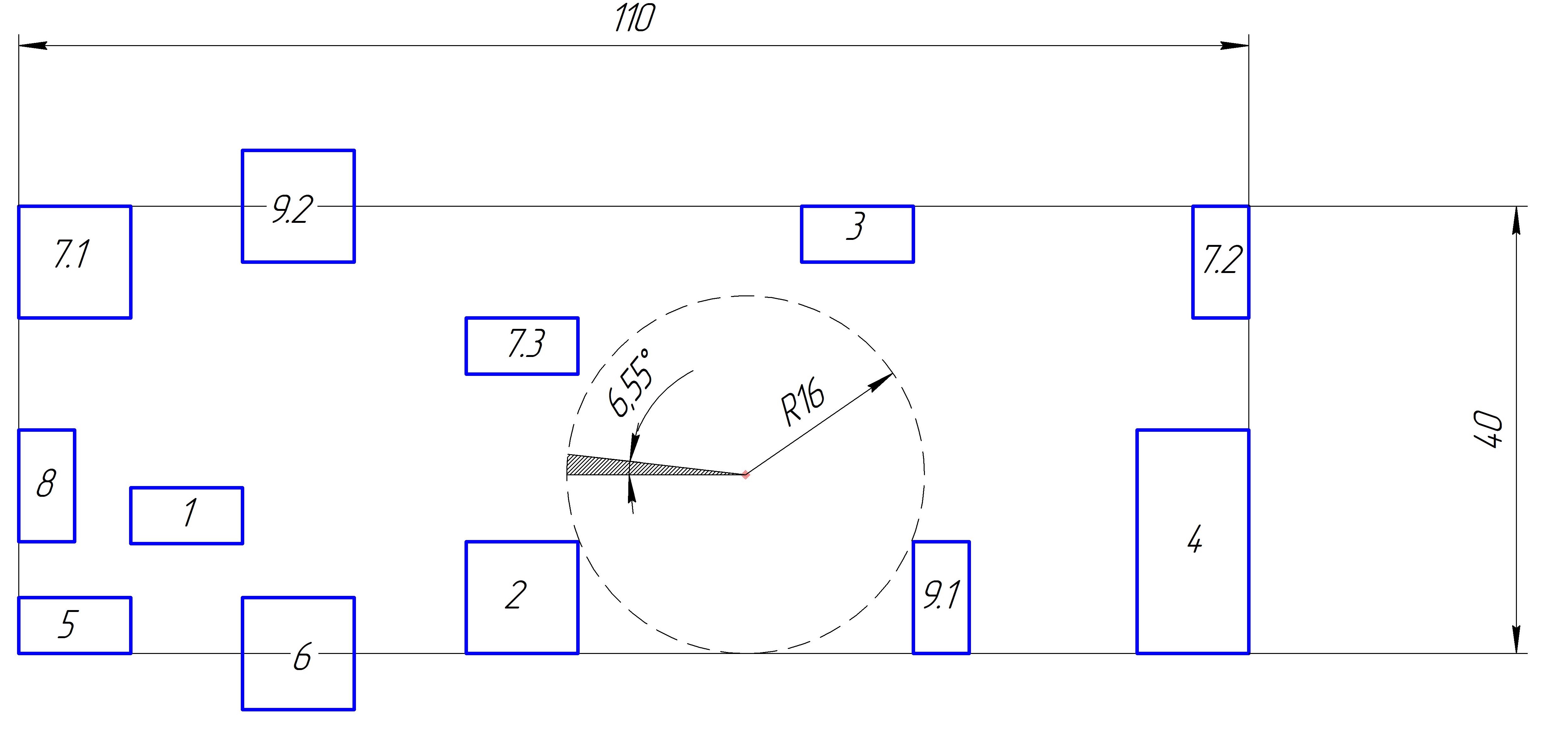

Электроэнергия подаётся от подстанции на расстоянии 1470 м. Размер цеха 110х40 м2. Чертёж цеха (генплан) представлен на рисунке 1. Технические параметры электроприёмников приведены в таблице 1.
Таблица 1 – Ведомость электрических нагрузок цеха
Наименование электроприемников |
Кол-во, шт |
Мощность Pн, кВт |
Категория |
КПД, % |
Ножницы |
3 |
20 |
1 |
72 |
Мельница |
3 |
100 |
2 |
70 |
Печь плавильная |
1 |
310 |
2 |
87 |
Компрессор |
3 |
90 |
2 |
75 |
Вакуумная установка |
1 |
66 |
1 |
82 |
Насос водяной 1 |
1 |
24 |
1 |
87 |
Насос водяной 2 |
3 |
18 |
1' |
70 |
Кран мостовой 1 |
1 |
85 |
2 |
75 |
Вентилятор |
2 |
3 |
1 |
72 |
Примечание:
Напряжение питающей сети Uлин = 380 В.
Рисунок 1 – Генплан цеха (Масштаб 1:1000)
