  1. Порядок розробки елементів технологічної карти на підсилення фундаментів у будівлі з розрахунком несучої здатності та жорсткоcті підсиленої конструкції.

  2. Порядок розробки елементів технологічної карти на заміну фундаментів у будівлі з розрахунком несучої здатності та жорсткоcті заміненої конструкції.

  3. Які ви знаєте види підсилення фундаментів?

  4. Як проводять процес заміни фундаментів?

  5. Міністерство аграрної політики україни

  6. Остерський коледж будівництва та дизайну

  7. Дисципліна: «реконструкція будівель і споруд»

  8. Тема1-4-2 Робочі креслення, розрахунки та технологія виконання робіт з підсиленням кам’яних стін,простінків та колон; заміна кам’яних конструктивних елементів.

  9. РОЗРАХУНОК КАМ'ЯНИХ КОНСТРУКЦІЙ

  10. Перевірка несучої здатності кам'яної конструкції здійснюється до відповідності СНІП П-22-81 "Кам'яні й армокам'яні констукції".

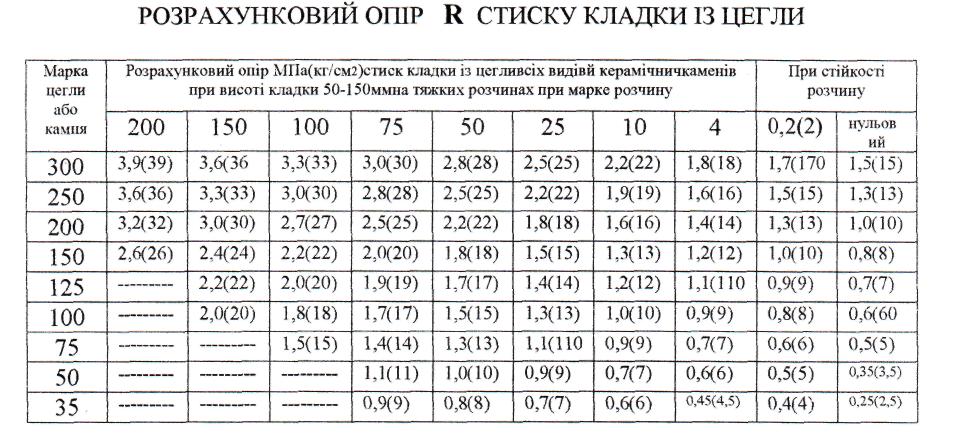

  11. Найчастіше в практиці перевірочні розрахунки кам'яних конструкцій здійснюється для центрально-стиснутих елементів.

  12. Розрахунок елементів неармованих кам'яних констукцій при центральному стиску розраховується за формулою:

  13. N_mgфRA,

  14. де N- розрахункова поперечна сила ;

  15. R-розрохунковий опір стиснутої кладки, визначається по табл. 1(2-9 СНІП)

  16. Ф-коєфіцієнт гнучкості (п.4.2 СНІП)

  17. А-площа зрізу елемента

  18. m8-коєфіцієнт, враховуючий вплив нагрузки й визначається за формулою:

  19. mg= 1 -nNg/N( 1 +2eog/li),

  20. де Ng-розрахункова поперечна сила вьщ тривалих нагрузок

  21. n-коефіцієнт прийнятий по табл 4

  22. eog-ексинтриситет від дії нагрузок Таблиця 1

  23. Коефіцієнт поперечного гнучкості ф для елементів постійного перерізу слід приймають по табл. 18 СНІП

  24. Λ і=Іо/і , де 1о -розрахункова висота елемента, визначається залежно від схеми роботи конструкції а) при не рухомих шарнирних опорах 1о=Н

  25. б)при не рухомій верхній опорі й жорстким зчепленняму нижній опорі: для однопролітних будівль 1о=1.5Н для багатопролітних будівль 1о=1.25Н в) для вільно стоячої конструкції 1о=2Н Або прямокутного перерізу при відношеню =1о/h

  26. Де h- найменьший розмір прямокутного перерізу, й упрузій

  27. характеристиці кладки приймаємо по табл. 15 СНІП

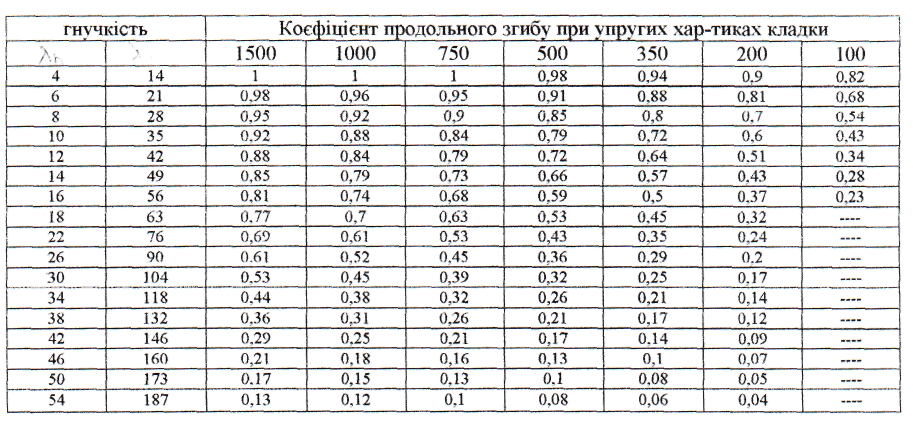

  28. Таблиця 2

  29. КОЄФІ ЩЄНТ ПРДОЛЬНОГО ІЗГИБУ ПРИ УПРУЗІЙ ХАР-ТИЩ КЛАДКИ

  30. Таблиця З

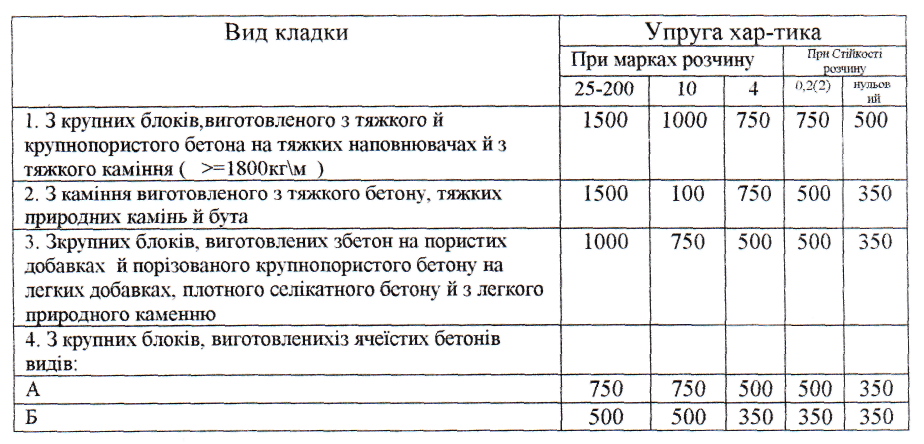

  31. Значення при упрузій хар-тиці для неармованій кладці слід приймати по табл 15 СНІП

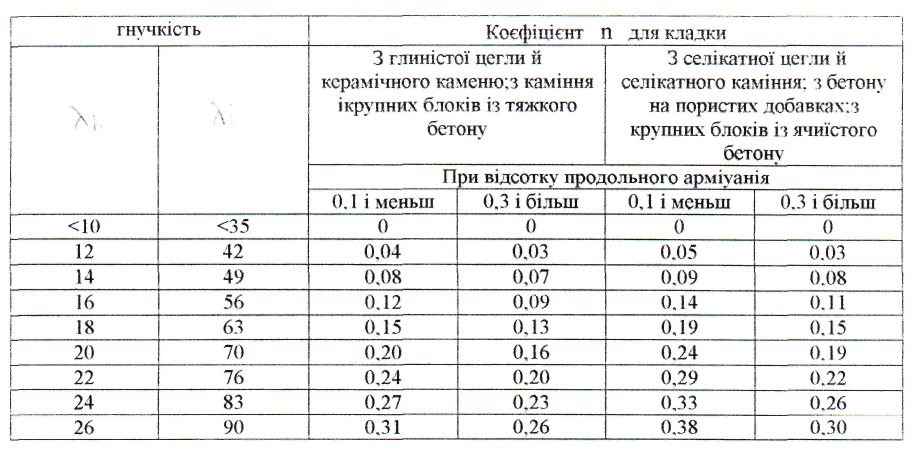

  32. Таблиця 4

  33. ЗНАЧЕННЯ КОЄФІЦІЄНТУ П

  34. При проведені переверочних розрахунків цегляної кладки будівельних конструкцій існуючих будівель необхідно враховувати їх фактичний технічний стан. До несучої здатності здібність кам'них конструкцій, знайденим по фактичним значенням площ, перерізів, гнучкості й стійкості матеріалу, приймаються понижені коефіцієнти. Ці коефіцієнти відображають фактичний й технічний стан констукцій з врахуваням існуючих характерних пошкоджень і деформаційний стан констукцій.

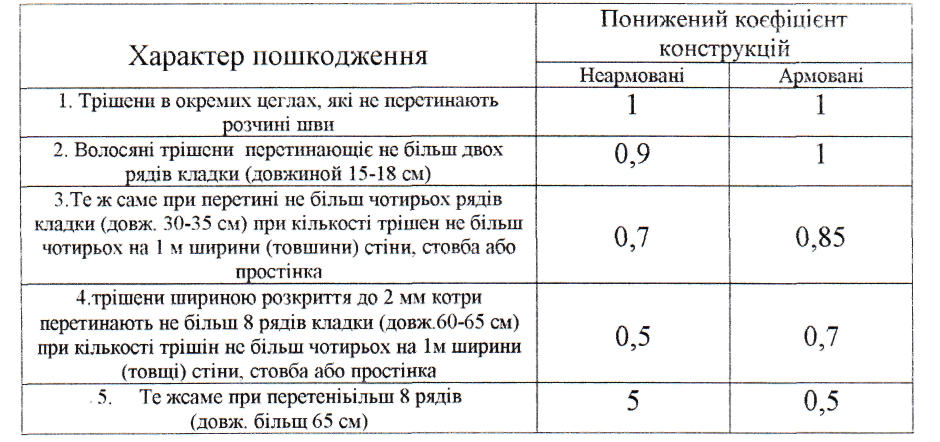

  35. Таблиця 5 Коефіцієнти пониження несучої здатності при існуючих тріщінах

  36. кладки

  37. Наприклад:

  38. Перевірити нєсучу здатність цегляного стовпа. Розміри якого в плані 510*510мм, висота 3000мм. На стовб опирається перекриття із з\б товшиной 150мм. Матеріал стовпа: цегла майки 75. розчин цементний майки 50. Рішення :

  39. Вираховуєм нагрузку яка діє на стовп: -монолітна з\б плита 0,150*2500=400*1,2=480 кг\м нагружена площа 3*3=9м N=480*9=4320 кг.

  40. -маса стовпа 0,51*0,51*3,0*2200=1717*1,2=2059кг; - тимчасова корисна нагрузка в залежності від призначення будівлі (приміщення) дорівнює 150*1,2*9=1620кг.

  41. Тому на стовп діє фактична

  42. Harpvзкa: N=4200+2059+1620=7999Kr для перевірки несучої здатності кам'яного стовпа використовуєм формулу

  43. N=m2фRA

  44. По таблиці определяем розрахунковий опір цегли на стиск в залежності від марки цегли й розчину R=13 кг\см .коефіцієнт mg=1. коефіцієнт продольного ізгибу в залежності від гнучкості елемента й упругой характеристики кладки . приймають по таблиці

  45. λh =lo/h

  46. Lo =1.5*3=4.5м=450см.п=51см г Контрольні запитання:1)Порядок розробки робочих креслень.2)Порядок розрахунку виконання робіт з підсиленням кам’яних стін.3) Порядок розрахунку виконання робіт з підсиленням кам’яних простінків.4) Порядок розрахунку виконання робіт з підсиленням колон.5) Порядок заміни кам’яних конструктивних елементів.МІНІСТЕРСТВО АГРАРНОЇ ПОЛІТИКИ УКРАЇНИ

  47. Остерський коледж будівництва та дизайну

  48. Дисципліна: «реконструкція будівель і споруд»

  49. Тема 1-4-3 « Відновлення стін та перемичок. Забезпечення просторової жорсткості будівель. Підсилення та заміна перегородок.»

  50. 1. Посилення конструкцій стін

  51. Причини, що обумовлюють посилення конструкцій

  52. Бетонні, залізобетонні і кам'яні конструкції складають основну частину будь-якої будівлі, що реконструюється, або споруди. В процесі експлуатації ці конструкції піддалися фізичному і моральному зносу ступенем яких визначається необхідність посилення конструкцій. Іншими словами, бетонні, залізобетонні і камінні конструкції підлягають посиленню по двох причинах:

  1. Збільшення навантажень на них унаслідок заміни або посилення вищерозміщених конструкцій (надбудова, прибудова) або при заміні технологічного устаткування (верстати, ліфти, ескалатори, крани і т. п.) таким, яке має більшу, ніж до реконструкції, масу.

  2. Втрата несучої здатності в результаті експлуатації: динамічні навантаження, агресивні експлуатаційні і атмосферна середа неправильна експлуатація (раз^лів агресивної середи, протечки систем водопостачання і каналізації, атмосферні дії); випадкові пошкодження, аварії.

  1. Посилення бетонних, залізобетонних і кам'яних конструкцій зазвичай вимагає значно менше витрат, чим їх заміна, але проте передбачається відповідальний і висококваліфікований підхід до виконання складного комплексу будівельних робіт.

  2. Різні поєднання причин, що викликають необхідність посилення багато в чому визначають вибір способів посилення.

  3. Основні способи посилення конструкцій

  4. Посилення елементів виконується з метою збільшення їх несучої здатності і жорсткості після зниження їх властивостей унаслідок дії яких-небудь чинників або при необхідності додання елементам додаткової міцності. Вирішення про технічну можливість і економічну доцільність посилення бетонних, залізобетонних і кам'яних конструкцій повинне прийматися у кожному конкретному випадку залежно від їх достатку і експлуатаційних вимог а також з врахуванням результатів порівняння вартості посилення з вартістю заміни або зведення нової конструкції.

  5. У практиці реконструкції використовуються два основні способи посилення будівельних конструкцій:

  1. Зміна конструктивної схеми.

  2. Збільшення поперечного перетину елементів.
