1. Надбудова житлових ті суспільних будівель
Надбудова старих і суспільних будівель із стінами з кам'яних матеріалів заввишки 2.. .5 поверхів здійснюється в основному в великих містах для забезпечення вищої щільності забудови, поліпшення внутрішнього планування приміщень і архітектурного ансамблю міста. Зовнішнє обстеження фундаментів і стін багатьох старих будівель свідчить про певний резерв їх несучої здатності, що створює принципову можливість збільшення їх висоти без збитку для експлуатаційної надійності. Ухваленню рішень по надбудові повинне предшествовать детальне обстеження підстав, фундаментів, розмірів і характеристик міцності кладки стін.
Надбудова здійснюється, як правило, в межах 1.. .3 поверхів і супроводжується капітальним ремонтом існуючої будівлі: заміною дерев'яних перекриттів на довговічніші залізобетонні, переплануванням приміщень, заміною перегородок і тому подібне.
Найбільш економічна надбудова будівель з використанням існуючих стін і фундаментів без їх посилення. її здійснюють після ретельної техніко-економічної, соціальної і архітектурної оцінки ціле образності проведення робіт. Вивчивши гідрогеологічні умови грунтів основ, допустимий тиск під підошвой фундаментів і характеристик міцності кладки зовнішніх і внутрішніх стін, приймають конструктивне рішення поверхів, що надбудовується, і їх кількість. Враховуючі жорсткі обмеження по допоміжному навантаженню на існуючі стіни фундаментів слід прагнути до - максимального зниження маси несучих і само несучих конструкцій надбудованих поверхів.
Актуальною проблемою є модернізація малоповерхових великопанельних житлових будинків перших масових серій, побудованих в кінці 1950-1960 pp. Спільний майдан цих будівель складає понад 500млн. м2 їх зовнішній вигляд і внутрішнє планування не відповідають збільшеним естетичним і соціальним вимогам. Пряд з пропозицією про поступове розбирання перших індустріальних житлових будинків і будівництві на їх місці сучасних житлових будівель розроблені економічніші пропозиції по їх реконструкції і надбудови. До найбільш перспективних з цих вирішень відносяться: надбудова над існуючими будівлями 2.. .4 поверхів, що спираються на автономні опор, в яких розміщуються ліфти, сходи, санвузли, комунікації, Інженерне устаткування і т.п.;
Пристройка еркеров-різалітов
Обидва варіанта передбачають підвищення комфортності житлових приміщень, збільшення корисної площаді житлових кімнат.
2. Надбудова промислових будівель
Надбудова промислових будівель старої споруди проводиться у зв'язку з невідповідністю їх габаритних розмірів новим умовам експлуатації. Надбудова промислових будівель— складний і дорогий процес, який, як правило, здійснюється без зупинки або з мінімально допустимою зупинкою основного виробництва. Тому ухваленню рішення про надбудову повинен передувати ретельний техніко-економічний аналіз її доцільності.
Одним із найбільш вдалим прикладом надбудови промислового підприємства без зупинки виробництва є розроблене НІЇЖБ Держбуду СРСР нове покриття над шести прольотною будівлею московського заводу «Компресор». Стара одноповерхова будівля головного корпусу заводу мала висоту близько 10м і ширину 81м, прольти 13,5м і не задовольняла вимогам нової технології виробництва. По периметру корпусу було здійснено нарощування колон до висоти 16м, по ним влаштований металічний контур труби великого діаметру, заповненою бетоном. До опорного контуру підвішено нове покриття з металевої мембрани прольотом 80м.

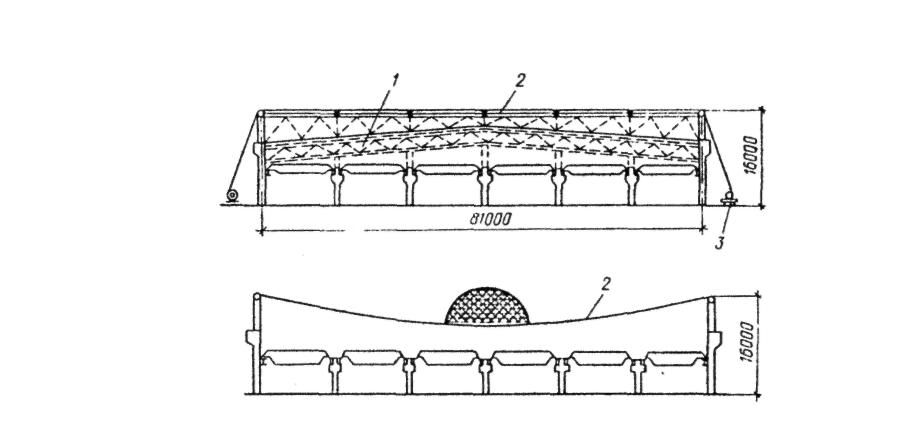

Мал.. 12.1. Реконструкція головного корпусу заводу « Компресор»
1—існуюче покриття; 2—мембрана; З—тимчасовий анкер
Після пристрою нової крівлі існуюче покриття було поелементно розібране.
Харківським ІСИ розроблений проект реконструкції одноповерхового головного корпусу одного з московських заводів приладобудування. Головний корпус побудований в 30-х роках і має розміри в плані біля 120x220 м. Основні несучі конструкції каркаса— т-образні залізобетонні колони заввишки близько 4,5м, на які спираються трапецієвидні металеві.
Контрольні запитання:
Зробіть обґрунтування розрахунку перепланування.
Зробіть обґрунтування розрахунку добудови надбудови.
Перелічіть основні положення з розрахунку перепланування.
Перелічіть основні положення з добудови надбудови.
