Тема 1-8-3 «Розрахунок та технологія виконання робіт із заміни суміщених не вентильованих покрівель на горищі з використанням збірних залізобетонних елементів.» Розрахунок кроквяної системи

Під час реконструкції будівлі механічної май­стерні виникла необхідність перевірки несучої здатності трикутної дерев'яної ферми прольотом / = 15 м. Висота від осі нижнього поя­са до гребеневого вузла ферми — т = 3 м. Обстеженням установле­но, що елементи верхнього пояса, решітки та елементи спряження ферми не мають дефектів і пошкоджень та знаходяться в задовіль­ному технічному стані. Елементи нижнього пояса перерізом b*h-140 х 220 мм виконані із деревини 1-го ґатунку породи сосна і ма­ють наступні дефекти: поздовжнє розтріскування деревини на дов­жину від 300 до 700 мм; механічне пошкодження в середній частині пояса (вириви та порушення цілісності деревини) з його нижньої поверхні на глибину до 45 мм; поверхневе загнивання деревини на глибину до 5 мм (у поєднанні з місцевим механічним пошкоджен­ням). Ферми виготовлялись на будівельному майданчику. У вузлах елементи нижнього пояса між собою й елементами решіток з'єднані двома поздовжніми рядами болтів і штирів діаметром d = 20 мм.

Площа нетто поперечного перерізу ферми без дефектів (у вузлі, ослабленому отворами для болтів) — А_м = 14 х 22 - 14 х 2 = 252 см² (рис. 2.149, а), в місцях із дефектами та пошкодженнями — A_t -(22 - 05 - 4,5) х (14 - 2 х 0,5) = 251 см² = (рис. 2.149, б).

При статичному розрахунку ферми на дію експлуатаційних на­вантажень установлено, що зусилля в її елементах відрізняються від проектних не більше ніж на-+5% і в середній панелі нижнього пояса (в місцях із дефектами та пошкодженнями) складають N = 140,2 кН.

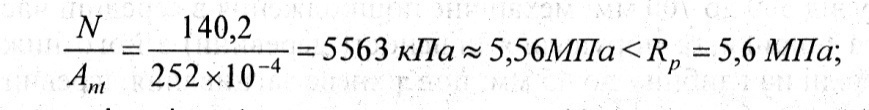

Перевіряємо несучу здатність нижнього пояса ферми: —у перерізі без дефектів

-у перерізах із дефектами та пошкодженнями

(перенапруга складає 13,2%).

Несуча здатність нижнього пояса забезпечена для ділянок без дефектів. На ділянках, де мають місце дефекти та пошкодження, міцність не забезпечена і конструкція потребує підсилення. Вико­нуємо його шляхом улаштування затяжки з двох стрижнів

арматурної сталі класу А-І з розрахунковим опором розтягу — Лі ч= 225 МПа.

Відповідно до вказівок СНиП И-25-80 усе розрахункове зусилля передаємо на затяжку.

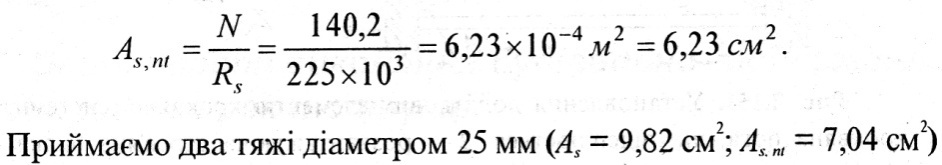

Необхідну площу нетто затяжки визначаємо за виразом

Організація робочого місця

1. Ферма

2. Затяжний трос

3. Підкладка під опору

4. Опора

5. Клинок

6. Обрешітка

7. Стіна

Розрахункова схема та організація робочого місця

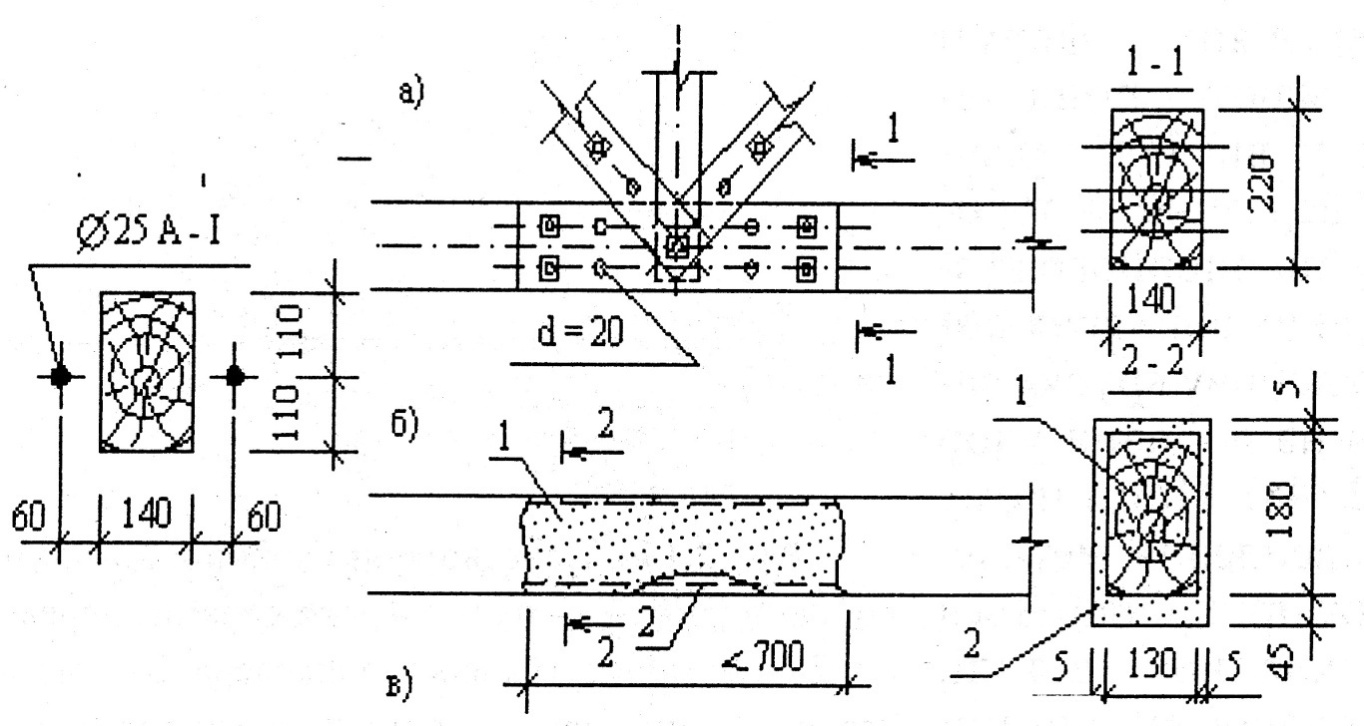

Підсилення нижнього пояса ферми :

а — ву­зол нижнього пояса; б — ділянка нижнього пояса, що має ушкодження; в — пе­реріз нижнього пояса: 1 — поверхневе зашивання; 2 — механічне ушкодження

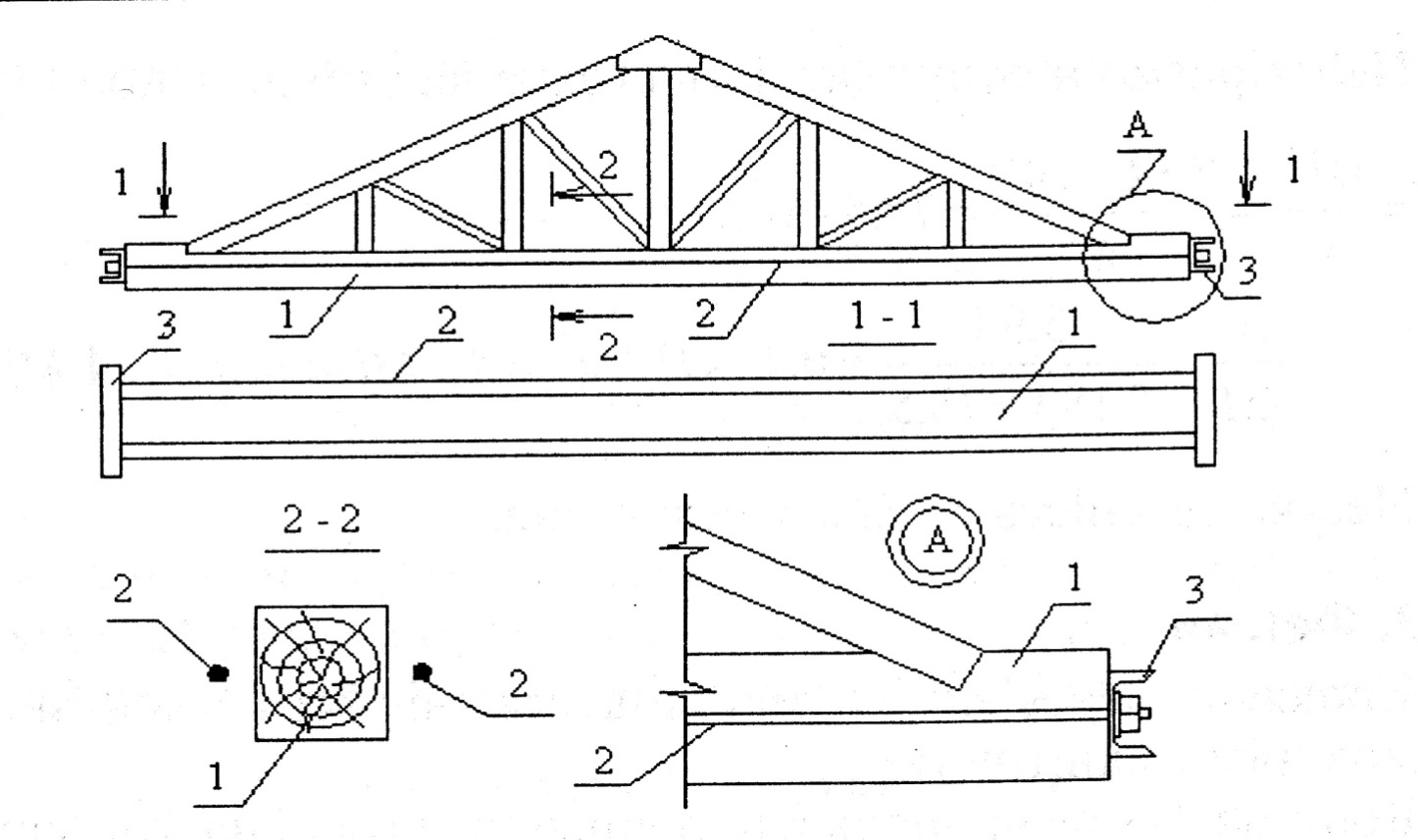

Підсилення нижнього пояса ферми металевою затяжкою:

1 — нижній пояс; 2 — сталеві тяжі; 3 — металеві траверси; 4 — гайки з шайбами

Технологічний процес

1 Для того щоб підсилити ферму нам необхідно сприйняти все навантаження на допоміжні опори, при цьому щоб не знижувалась міцність всієї конструкції.

2 Після сприйняття навантаження нам необхідно поставити обрешітку для того щоб ми змогли піднятись на певну висоту і провести там ряд робіт.

3 Потім ми встановлюємо швелер на торцях даної конструкції, в яких є отвори для стягування конструкції.

4 Потім в ті отвори вставляємо троси і стягуємо їх, після чого можемо розбирати обрешітку і опорні стійки.

Калькуляція трудових витрат

N п/п	Склад робіт	Одиниця виміру	Обсяг робіт	Норма часу в чел.-ч	Склад ланки	Розцінка в грн	. Вартість всього обсягу робіт в грн
1	Встановлення тимчасових кріплень з дерев'яних стійок на клинах	1 м стійки	16,0	0,56	Теслярі III розряду - 1 II розряду - 1 Такелажники II розряду - 2	26,74	239,59
2	Установлення стяжних тросів	10 м	1,5	10,5	Теслярі IV розряду - 1 III розряду - 1 II розряду - 1	34,21	538,808
3	Розбирання тимчасових дерев'яних стійок з колод	100 м	0,16	18,5	5 Теслярі IV розряду - 1 II розряду - 1	12,65	37,44
	Разом: без трудовитрат машиністів з трудовитратами машиністів						815,838

Контрольні запитання:

9. Порядок розрахунку та технологія виконання робіт із заміни плоских покрівель на скатні ,з улаштуванням висячих крокв.

10. Порядок розрахунку та технологія виконання робіт із заміни суміщених не вентильованих покрівель на горищі з використанням збірних залізобетонних елементів.

11. Опишіть технологічний процес на заміну плоских покрівель на скатні ,з улаштуванням висячих крокв.

12. Опишіть технологічний процес на заміну суміщених не вентильованих покрівель на горищі з використанням збірних залізобетонних елементів.
