1.Розрахунок дерев'яних конструкцій

Дерев'яні конструкції будівель і споруд при виконанні перевірочних розрахунків перевіряються на відповідність вимогам здатності (перша група граничних станів ), що несе, і по деформаціях, що дозволяють експлуатувати конст-рукції( друга група граничних станів), з врахуванням характеру і тривалості дії навантажень. При цьому враховується фактичний технічний стан конструкцій, які експлуатувалися і отримали певну міру фізичного зносу, а також наявність можливих дефектів, пошкоджень і деформацій.

Розрахунок дерев'яних конструкцій виконується на основі вимог СНІП 1-25-80 «Дерев'яні конструкції». Для розрахунків приймаються фактичні дані геометричних і прочностних параметрів елементів, які були отримані в результаті обстежень будівельних конструкцій по відповідних методиках.

У практичній діяльності при виконанні ремонту і реконструкції будівель, споруд найчастіше виконуються перевірочні розрахунки дерев'яних конструкцій, котрі працюють як елементи, що згинаються і центрально-стислі.

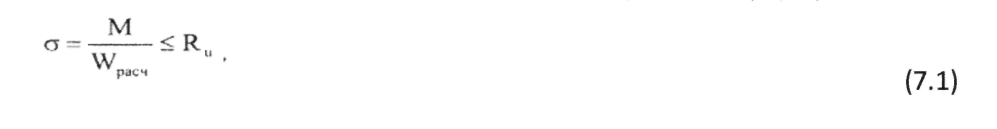

Розрахунок конструкцій з брусів на вигин виконується по формулі:

де М — розрахунковий момент, що згинається;

Rи — розрахунковий опір вигину;

Wроз — розрахунковий момент опору поперечного перетину елементу.

Для цільних елементів Wроз_Р = Wнт ,для складених балок визначається множенням Wнт на коефіцієнт W=0,9 при одному шарі і довжині елементу від 2м до 9м і більш, при двох шарах в елементі до к = 0,7прі прольоті 2 м-коди, до. Кж = 0,85при 4м, до. к= 0,9при 6і більше м-коду відповідно.

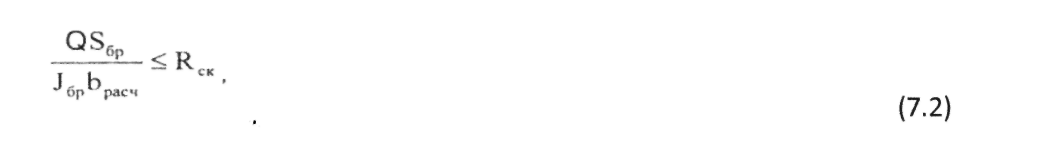

Розрахунок елементів, що згинаються, на міцність по сколюванню виконується при зосередженні значних зосереджених навантажень поблизу опор:

де Q — розрахункова поперечна сила;

Sб_Р — статичний момент брутто зрушуваної частини поперечного перетину елементу відносно нейтральної осі всього перетину;

Jб_Р — момент інерції брутто всього поперечного перетину елементу;

bрозр — ширина перетину елементу, що згинається;

Rск — розрахунковий опір сколюванню при вигині.

При перевірочних розрахунках балок перекриттів і покриттів жіпих будівель розрахунок балок на сколювання не виробляється.

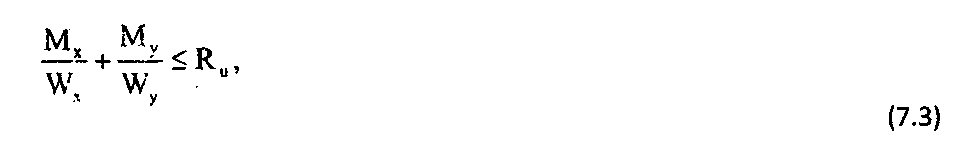

Розрахунок на міцність при косому вигині виконується по формулі:

де Мх, і Му, — складові моменту, що вигинає, відносно осей х і у;

Мх, i Му — розрахункові моменти опорів відносно осей х і у.

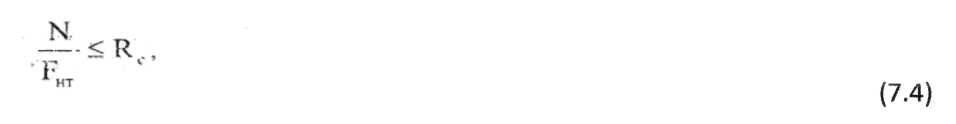

Розрахунок центрально-стислих складових або цілісних дерев'яних елементів на міцність виконують на стискування по формулі:

де N — розрахункова подовжня ста;

Fнт — площа поперечного перетину нетто;

R_с— розрахунковий опір деревини стискуванню уздовж волокон.

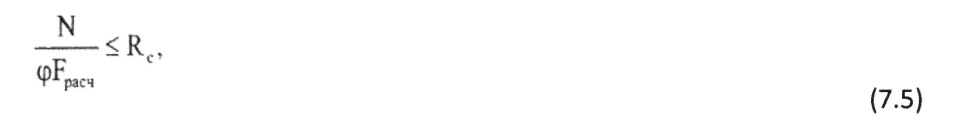

Розрахунок на подовжній вигин (стійкість) слід виробляти по формулі:

де Fрозр — розрахункова площа поперечного перетину елементу, рівною F_нт, що приймається, з врахуванням фактичних параметрів ослабінь в небезпечних перетинах елементів;

ф — коефіцієнт подовжнього вигину. Коефіцієнт подовжнього вигину

при гнучкості елементу X <70;

при гнучкості елементу X > 70 Гнучкість елементів цілісного перетину:

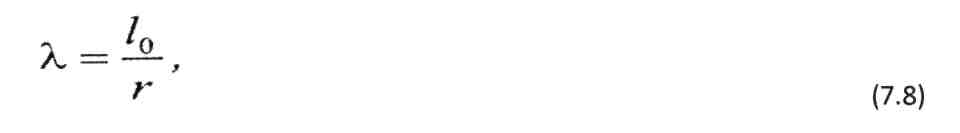

де І₀ — розрахункова довжина елементу;

г — радіус інерції перетину елементу з максимальними розмірами брутто відповідно відносно осей X або V.

Розрахункову довжину елементу І₀слід визначати множенням його вільної довжини І на коефіцієнт т₀:

Коефіцієнт [до слід приймати рівним: - при шарнірно-закріплених кінцях, а

також при шарнірному закріпленні в проміжних точках елементу — 1;

при одному шарнірно-закріпленому і другом затисненому кінці — 0,8; при одному затисненому і другом вільному навантаженому кінці — 2,2; при обох затиснених кінцях — 0,65.

В разі рівномірний розподіленою

по довжині елементу подовжнього навантаження коефіцієнт цо слід

приймати рівним:

при обох шарнірно-закріплених кінцях — 0,73;

при одному затисненому і другом вільному кінці — 1,2.

Розрахунок елементів дерев'яних конструкцій по деформаціях здійснюється перевіркою прогинів.

Прогини елементів будівель і споруд не повинні перевищувати величин уста-новленних СНІП 2.01.07-85, приведених в таблиці. 2.1.

Прогин елементів, що згинаються, визначається по моменту інерції поперечного перетину.

Прогин шарнірно-опертих і консольних елементів постійного і змінного перетинів, що згинаються, слід визначати по СНІП 11-25-80 [4].
