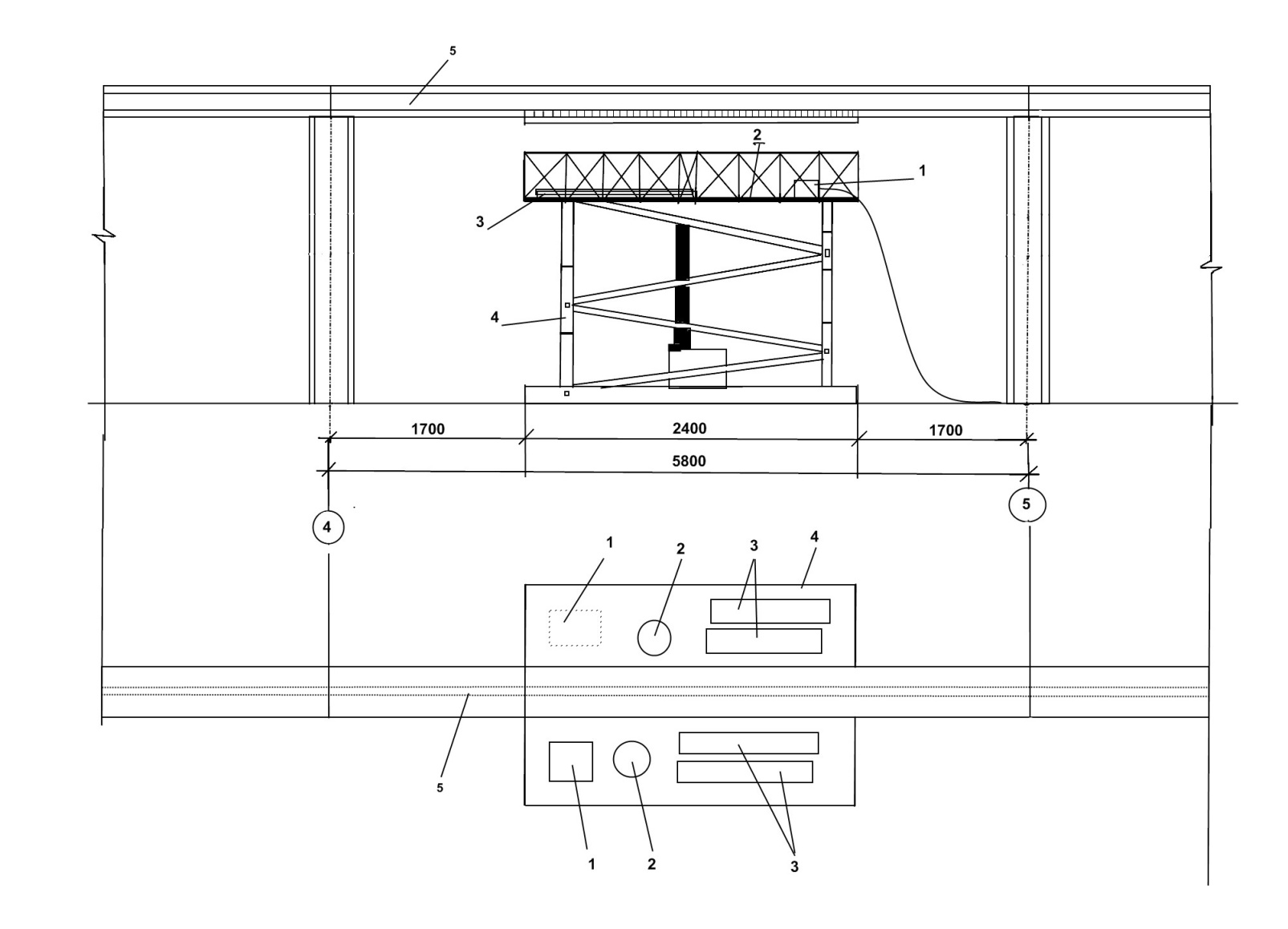

Організація робочого місця

1. Зварка

2. Робоче місце

3. Металеві пластини

4. Риштування

5. Двотаврова балка

Розрахункова схема і підсилення балки

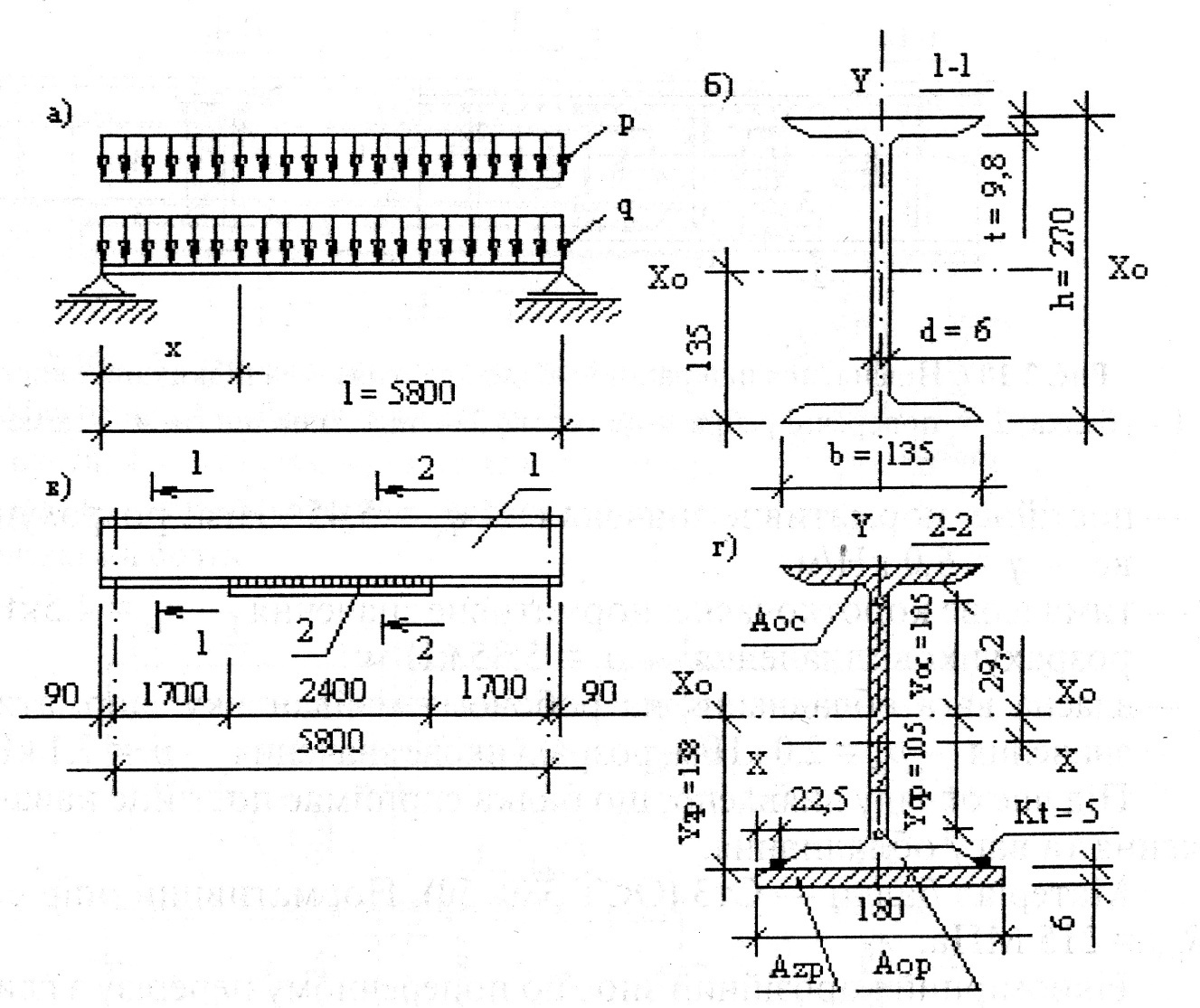

а — розрахункова схема балки; б — переріз балки до підсилення; в — розміщення елементів підсилення по довжині балки; г — переріз балки після підсилення; 1 — балка без підсилення; 2 — смуга підсилення

Технологічний процес

Підсилення металевої балки виконується не симетричним методом. Для цього потрібно в нижній частині балки приварити металеву пластину, яка і буде підсилювати дану балку

1. Встановлення риштування

2. Підготовчі роботи : очищення двутаврової балки від корозії

3. Приварювання металевих пластин на відстані від осі опори 1,7м.

№ п/п	Назва робіт	Обсяг		Норма часу	Трудомі-сткість	Розцін-ка	Зарплата
		Од.виміру	кількість
1.	Металеві пластини	Шт.	1	40,64	5,08	517,2	2627,38
2.	Зварка	Шт..	1	54,72	6,84	20,25	138,51
3.	Риштування		5,76	6,17	4,44	30,20	134,09
4.	Всього					567,6	2899,98

Контрольні запитання:

6. Порядок розробки елементів технологічної карти на підсилення металевих конструкцій у будівлях з розрахунком несучої здатності та жорсткості конструкції.

7. Порядок розробки елементів технологічної карти на заміну металевих конструкцій у будівлях з розрахунком несучої здатності та жорсткості конструкції.

8. Опишіть технологічний процес заміни металевих конструкцій.

9. Опишіть технологічний процес підсилення металевих конструкцій.

МІНІСТЕРСТВО АГРАРНОЇ ПОЛІТИКИ УКРАЇНИ

ОСТЕРСЬКИЙ КОЛЕДЖ БУДІВНИЦТВА ТА ДИЗАЙНУ

ДИСЦИПЛІНА: «РЕКОНСТРУКЦІЯ БУДІВЕЛЬ І СПОРУД»

Тема 1. 7. 2 «Дерев'яні конструкції»

^{Пошкодження дерев'яних конструкцій і їх причини}

Експлуатаційні якості і властивості деревини як будівельного матеріалу

Деревина є екологічно чистим, широко вживаним протягом багатьох сторіч будівельним матеріалом. Якщо деревина перед експлуатацією оброблена відповідним чином, то її довговічність забезпечена на довгі роки. Перевагами застосування деревини в порівнянні з іншими матеріалами є:

• витрати енергії і праці на виробництво виробів і конструкцій з деревини відносно невеликі

• поширеність — зустрічається практично у всіх типах місцевості і може різносторонньо і багаторазово використовуватися

• утилізація — у разі потреби, може бути використаний у вигляді матеріалу для опалювання (дров)

• комфортність — при використовуванні деревини усередині приміщення створюються сприятливі для мешкання людей умови, здатність деревини накопичувати і віддавати тепло, а також «дихати»

• відносно мала маса в порівнянні з іншими будівельними конструкціями

• висока теплозахисна здатність і, за сприятливих умов, довговічність

• оброблювана — легко, простими інструментами, •співучасть з іншими матеріалами, наприклад, з металом

• висока міцність і несуча здатність — по міцності на стиснення деревина порівнянна із залізобетоном, а по міцності на вигин деревина (співвіднесено до власної маси) може сприймати в 10 разів більші навантаження, ніж сталь.

Не дивлячись на свої позитивні якості деревина має ряд недоліків: при діях зовнішнього середовища може зволожуватися, набухати або

висихати

має неоднорідну будову і вади (наприклад сука) і при дії зовнішніх

навантажень і навколишнього середовища може тріскатися

• порівняно з іншими матеріалами (без нанесення спеціальних вогнезахисних покриттів) легко спалахує

• схильна біологічним руйнуючим діям (руйнується грибками і жуками).

Види деревини і виробу з неї, що використовуються при зведенні і ремонті житлових будівель

Для того, щоб правильно вибрати деревину (круглий ліс, пиломатеріали) або вироби з деревини (фанера, ДСП), необхідно знати структуру дерев, їх породи, механічні властивості і область застосування. Серцевина деревного стовбура (мал. 8.1.1) є рихлою

тканина. Це якнайменше цінна частина стовбура і з неї, як правило, починає загнивати деревина, і в дереві, що росте, утворюється дупло. Навкруги серцевини у вигляді кілець розташовуються річні кільця, по числу яких визначають вік дерева. Вони неоднорідні по забарвленню, ширині і густині через різні погодні умови в роки зростання. Крім того, кожне річне кільце світліше до серцевини. На подовжньому розрізі є серцевинне проміння, яке

пронизує річні кільця. Малюнок, утворений річними кільцями і серцевинним промінням, називається текстурою дерева. Чим вона багатше по своїх відтінках, структурі малюнка волокон, тим цінніше деревина. Різну ширину річних кілець, нерівномірне забарвлення, серцевинне проміння враховують при розкроювані на дошки і бруски.

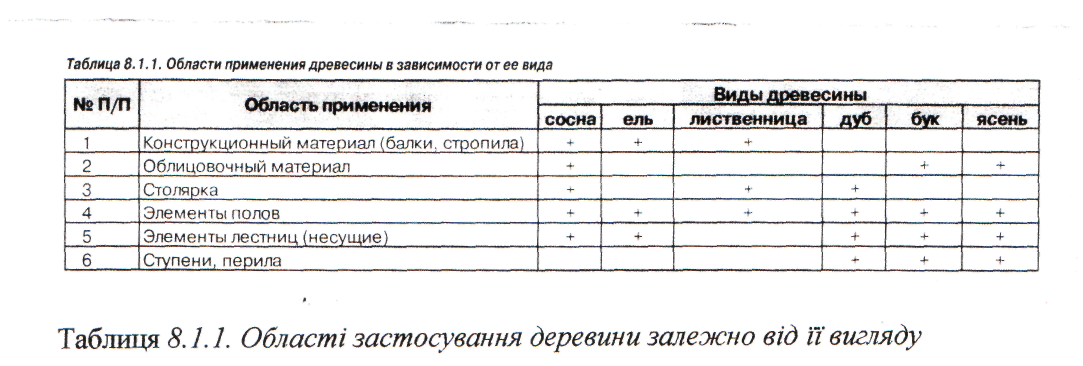

В табл.розповсюджених в практиці видів деревини.

Причини і умови, сприяючі руйнуванню конструкцій з деревини.

Пошкодження конструкцій з деревини часто пов'язані з незадовільним її захистом від вогкості. При конструюванні і ремонті дерев'яних конструкцій необхідно враховувати:

• деревина, довгий час схильна дії вогкості, руйнується грибками;

• короткочасна дія вологи на деревину не викликає негативних наслідків;

• конструкції з деревини не повинні піддаватися довготривалій дії вогкості, обов'язкова умова — швидке висихання;

• деревина «дихає», тобто при висиханні усихає, при високій вогкості набухає. (У зв'язку з цим, для виготовлення нових дерев'яних конструкцій використовують суху деревину. Дерев'яні конструкції, експлуатовані зовні будівлі, наприклад віконні рами, захищають від вологи спеціальними складами);

• деревину руйнують комахи. (Тому несучі і не несучі дерев'яні конструкції будівлі повинні перед експлуатацією покриватися спеціальними хімічними складами, які не небезпечні для людини);

• теплозахисні властивості деревини часто переоцінюються, і хоча вони все- таки в 7 разів краще, ніж у цільної глиняної цеглини, але все одно для теплоізоляції будівлі ефективно застосування спеціальних матеріалів.

№ п/п	Область застосування	Види деревини
		сос на	яли модрина на		дуб бук			ясен
1 2	Конструкційний матеріал (балки, стропила)	+	+	+
	Облицювальний матеріал	+					+		+
3	Столярня	+		+		+
4	Елементи полови	+	+	+		+	+		+
5	Елементи сходів (несучі)	+	+			+	+		+
6	Ступені, поручні					+	+		+

наприклад, мінеральної вати, теплоизолюючі властивості якої в 3 рази краще, ніж у деревини.

Виходячи з вказаних властивостей і особливостей деревини причини пошкодження дерев'яних конструкцій можна підрозділити таким чином:

1. Пошкодження деревини, пов'язані з незадовільними умовами експлуатації конструкції:

• висока вологість в місцях розташування дерев'яних конструкцій (понад 20%);

• висока і низька температура в місцях експлуатації деревини (перепади температури або їх збільшення до +40 °С приводять до пересихання і втрати міцності);

• застійне повітря в приміщеннях будівлі, тобто відсутність вентиляції або провітрювання усередині приміщень будівлі;

наявність біологічних шкідників і сприятливих умов їх незаселеного (наприклад наявність грибкових спор).

2. Пошкодження деревини через помилки в проектах:

• неправильне чергування шарів різних матеріалів в конструкції (наприклад відсутність гідро- або пароізоляції або неправильне розташування їх в захищаючих конструкціях будівлі);

• недостатній теплозахист захищаючих конструкцій — промерзають стіни або з'являються теплові містки з подальшим утворенням конденсату і відповідних наслідків (цвіль і т. д.);

• закупорка конструкцій, наприклад конструкцій дерев'яної полови лінолеумом в поєднанні із зволоженням підлоги;

• експлуатація конструкцій в приміщеннях з постійною високою вогкістю без передбачених заходів щодо захисту деревини.

3. Пошкодження деревини, пов'язані з виробництвом дерев'яних конструкцій або помилками при веденні ремонтно-будівельних робіт:

• використовування сирої і необробленої деревини;

• зволоження конструкцій при будівництві або ремонті;

• застосування не антисептичної деревини.

4. Пошкодження деревини, обумовлені неправильною експлуатацією дерев'яних конструкцій:

• зволоження конструкцій атмосферною і іншою вологою;

• порушення теплового режиму в приміщеннях будівлі (наприклад відключення опалювання або перерви в опалюванні в холодну пору року) і вентиляції в підпілях, горищах і т. д.;

• висока непередбачена вологість в житлових і виробничих приміщеннях будівлі.
