Волоконно-оптические кабели
Волоконно-оптические кабели состоят из центрального проводника света (сердцевины) - стеклянного волокна, окруженного другим слоем стекла - оболочкой, обладающей меньшим показателем преломления, чем сердцевина. Распространяясь по сердцевине, лучи света не выходят за ее пределы, отражаясь от покрывающего слоя оболочки. В зависимости от распределения показателя преломления и от величины диаметра сердечника различают:

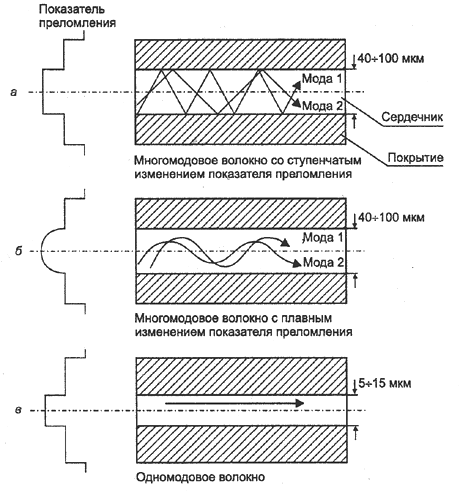

многомодовое волокно со ступенчатым изменением показателя преломления (рис. а);
многомодовое волокно с плавным изменением показателя преломления (рис. б);
одномодовое волокно (рис. в).
Рис.
Типы оптического кабеля
Понятие "мода" описывает режим распространения световых лучей во внутреннем сердечнике кабеля. В одномодовом кабеле (Single Mode Fiber, SMF) используется центральный проводник очень малого диаметра, соизмеримого с длиной волны света - от 5 до 10 мкм. При этом практически все лучи света распространяются вдоль оптической оси световода, не отражаясь от внешнего проводника. Полоса пропускания одномодового кабеля очень широкая - до сотен гигагерц на километр. В многомодовых кабелях (Multi Mode Fiber, MMF) используются более широкие внутренние сердечники.
В многомодовых кабелях во внутреннем проводнике одновременно существует несколько световых лучей, отражающихся от внешнего проводника под разными углами. Угол отражения луча называется модой луча. В многомодовых кабелях с плавным изменением коэффициента преломления режим распространения каждой моды имеет более сложный характер.
В качестве источников излучения света в волоконно-оптических кабелях применяются:
светодиоды;
полупроводниковые лазеры. .
Волоконно-оптические кабели присоединяют к оборудованию разъемами MIC, ST и SC.
Волоконно-оптические кабели обладают отличными характеристиками всех типов; электромагнитными, механическими (хорошо гнутся, а в соответствующей изоляции обладают хорошей механической прочностью). Однако у них есть один серьезный недостаток - сложность соединения волокон с разъемами и между собой при необходимости наращивания длины кабеля.
Сама стоимость волоконно-оптических кабелей ненамного превышает стоимость кабелей на витой паре, однако проведение монтажных работ с оптоволокном обходится намного дороже из-за трудоемкости операций и высокой стоимости применяемого монтажного оборудования. Так, присоединение оптического волокна к разъему требует проведения высокоточной обрезки волокна в плоскости строго перпендикулярной оси волокна, а также выполнения соединения путем сложной операции склеивания, а не обжатия, как это делается для витой пары. Выполнение же некачественных соединений сразу резко сужает полосу пропускания волоконно-оптических кабелей и линий.
Радиоканальная и спутниковая связь.
В беспроводных каналах передача информации осуществляется на основе распространения электромагнитных колебаний.
Радиоканалы входят необходимой составной частью в спутниковые и радиорелейные системы связи, применяемые в территориальных сетях, в сотовые системы мобильной связи, они используются в качестве альтернативы кабельным системам в локальных сетях и при объединении сетей отдельных офисов и предприятий в корпоративные сети.
В территориальных сетях на региональном уровне часто используются радиорелейные линии связи, коммутация каналов, диапазон частот 15...23 ГГц, связь в пределах прямой видимости, что ограничивает дальность между соседними станциями - до 50 км.
Радиосвязь используется в корпоративных и локальных сетях, если затруднена прокладка других каналов связи. Радиоканал либо выполняет роль моста между подсетями, либо является общей средой передачи данных в ЛВС, либо служит соединением между центральным и терминальными узлами в сети с централизованным управлением.
В случае использования радиоканала в качестве общей среды передачи данных в ЛВС сеть называют RadioЕthernet (стандарт IEEE 802/11), она обычно используется внутри зданий. В состав аппаратуры входят приемопередатчики и антенны. Связь осуществляется на частотах от одного до нескольких гигагерц. Расстояния между узлами - несколько десятков метров.
Оборудование беспроводных каналов
Сетевые адаптеры и радиомодемы, поставляемые вместе с комнатными антеннами и драйверами.
2. Радиомосты используются для объединения между собой кабельных сегментов и отдельных ЛВС в пределах прямой видимости и для организации магистральных каналов в опорных сетях, выполняют ретрансляцию и фильтрацию пакетов.
3. Направленные и ненаправленные антенны, антенные усилители, и вспомогательное оборудование типа кабелей, полосовых фильтров.
Спутниковые каналы передачи данных.
Наземная часть системы спутниковых каналов передачи данных представлена совокупностью комплексов, в состав каждого из них входят центральная станция (ЦС) и абонентские пункты (АП). Связь ЦС со спутником происходит по радиоканалу (пропускная способность 2 Мбит/с) через направленную антенну диаметром 1...3 м и приемопередающую аппаратуру.
АП подключаются к ЦС по схеме "звезда" с помощью многоканальной аппаратуры или по радиоканалу через спутник. Те АП, которые соединяются по радиоканалу, имеют свои антенны, и для каждого АП выделяется своя частота. ЦС передает свои сообщения широковещательно на одной фиксированной частоте, а принимает на частотах АП.
