5 Выбор числа и мощности трансформатора
Для питания нагрузок производственного объекта предусматривается однотрансформаторная подстанция, таккак потребитель относится к 3 категории по надежности электроснабжения.
Согласно ПУЭ питание таких потребителей допускается по одной ВЛ от одного трансформатора. Для наиболее ответственных потребителей должен быть предусмотрен автономный источник резервного питания.
Для коммунально-бытовых при среднесуточной
температуре воздуха +5 ºС, с
учетом экономических интервалов и
систематических нагрузок при сооружении
ТПпринимаеммощностьпотребляемоготрансформатора
кВА. Выбираем тип ТП ТМГСУ-100/10-У1.
Приводим технические данные трансформатора в таблице 5 по таблице 7.1 [5].
Таблица 5 – Технические данные силового трансформатора
|
Сочетание напряжений |
Схема групп соедине-ния обмоток |
Потери мощности, кВт |
Напря-жение к.з, % |
Сопротивление прямой последовательно-сти, МОм |
Сопротив-ление при однофаз-ном замыкании |
|||||||
Вн |
|
|
|
|
|
|
|||||||
100 |
10 |
0,4 |
Y/Y-0 |
1,97 |
0,33 |
4,5 |
31,5 |
64,7 |
72 |
260 |
6 Составление расчетной схемы сети 0,38 кВ
Определив место установки трансформаторной подстанции находим число линий и трассы их прохождения. Для питания производственного объекта используем не более трех линий.
Трассы линий проводим по обеим сторонам дорог, не загромождая проезжей части.
Для каждой линии составляем расчетную схему, на которой указываем потребителей, их расчетные участки и отмечаем их длину, указывая мощность потребителя, номера линий и номера расчетных участков.

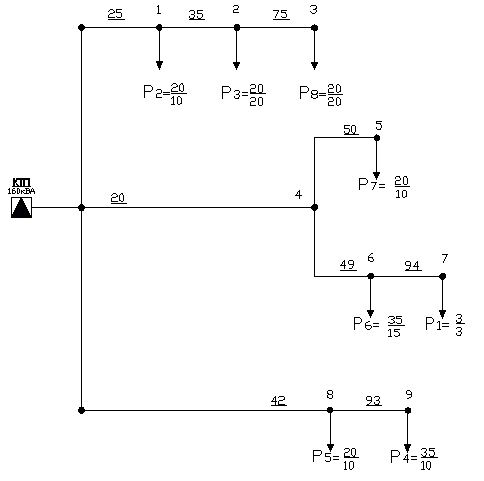

Рисунок 2 - Расчетная схема ВЛ
7 Электрический расчёт сети 0,38 кВ
Определяем расчетную активную мощность на каждом участке линии, суммарную мощность всех расположенных на нем потребителей, пользуясь таблицей 2 и рисунком 2.
Определяем активные нагрузки на участках линий
(10)
где
–
большая из нагрузок, кВт;
– надбавка соответствующая меньшей
нагрузке, кВт.
(11)
где
–
коэффициент одновремённости,таблица
1.13 [1].
Расчет ведем для самой загруженной линииВЛ2
,
,
,
Определяем коэффициент мощности для каждого участка ВЛ2 по формуле
Определяем значение полной мощности
на участках линии ВЛ2 по формуле
Определяем значение эквивалентной мощности на участках линии ВЛ2 по формуле
,
(12)
где
- коэффициент динамики роста
нагрузок,
=
0,7.
Выбор проводов осуществляется методом экономических интервалов эквивалентной мощности[1] c.115.
Для ВЛ2 трансформаторной подстанции выбираем марку провода САСПсш сечением 25, 35 и 50мм2.
Аналогично определяемдляостальных линий ТП и результаты расчетов заносим в таблицу 6.
Определяем потери напряжения на участках сети и сравниваем их с допус-
тимой
потерей напряжения
– таблица 3
для производственных объектов.
Определяем
потери напряжения на участках сети по
формуле
,
(13)
где
полная
мощность на участке линии, кВА;
длина
участка линии, м.
Для ВЛ2
Аналогично определяемдляостальных линий ТП и результаты расчетов заносим в таблицу 6.
Таблица 6 – Результаты расчета проводов линий напряжением 0,38/0,22кВ
Участок линии |
Р, кВт |
|
S, кВА |
|
Марка провода |
L, м |
Потеринапряжения |
||||
|
|
||||||||||
ВЛ1 |
|||||||||||
2-3 |
20 |
0,8 |
20 |
17,5 |
САСПсш-3х35+1-25+1 х35 |
75 |
0,624 |
1,17 |
|||
1-2 |
34 |
0,75 |
45,3 |
31,71 |
САСПсш-3х50+1-25+1 х50 |
35 |
0,465 |
0,73 |
|||
0-1 |
45,9 |
0,76 |
60,39 |
45,29 |
САСПсш-3х50+1-25+1 х50 |
25 |
0,465 |
0,7 |
|||
ВЛ2 |
|||||||||||
4-5 |
20 |
0,75 |
26,6 |
18,62 |
САСПсш-3х35+1-25+1 х35 |
50 |
0,624 |
0,83 |
|||
6-7 |
3 |
0,75 |
4 |
2,8 |
САСПсш-3х35+1-25+1 х35 |
94 |
0,624 |
0,23 |
|||
4-6 |
36,8 |
0,86 |
42,79 |
29,95 |
САСПсш-3х50+1-25+1 х50 |
49 |
0,465 |
0,97 |
|||
0-4 |
48,28 |
0,82 |
58,87 |
41,21 |
САСПсш-3х50+1-25+1 х50 |
20 |
0,465 |
0,55 |
|||
ВЛ3 |
|||||||||||
8-9 |
35 |
0,84 |
41,6 |
29,12 |
САСПсш-3х50+1-25+1 х50 |
93 |
0,465 |
1,8 |
|||
0-8 |
46,75 |
0,8 |
58,43 |
40,9 |
САСПсш-3х50+1-25+1 х50 |
42 |
0,465 |
1,14 |
Определяем суммарные потери в конце линий
ВЛ1
ВЛ2
.
ВЛ3
.
.
Считаем, что нагрузка наружного освещения равномерно распределена на линии, поэтому суммарная мощность условно падает к ее середине.
Выбираем
минимально допустимую по механической
прочности площадь сечения провода для
3-го климатического района по гололеду
и проверяем провод по условию допустимых
потерь напряжения.
Для линии уличного освещения выбираем провод сечением 25мм2.
Для освещения улиц принимаем светильник типа ЖКУ с лампой ДНаТ – 250.
Определяем количество светильников уличного освещения по формуле
(14)
где
- мощность лампы, Вт
Согласно норм по энергосбережению к установке принимаем 8 светильников.
