3 Определение допустимых потерь напряжения в

электрических сетях

Исходные данные для расчета являются допустимые нормы отклонения напряжения, которое для сельскохозяйственных потребителей применяют равным .

Составляем схему электроснабжения потребителей производственного объекта.

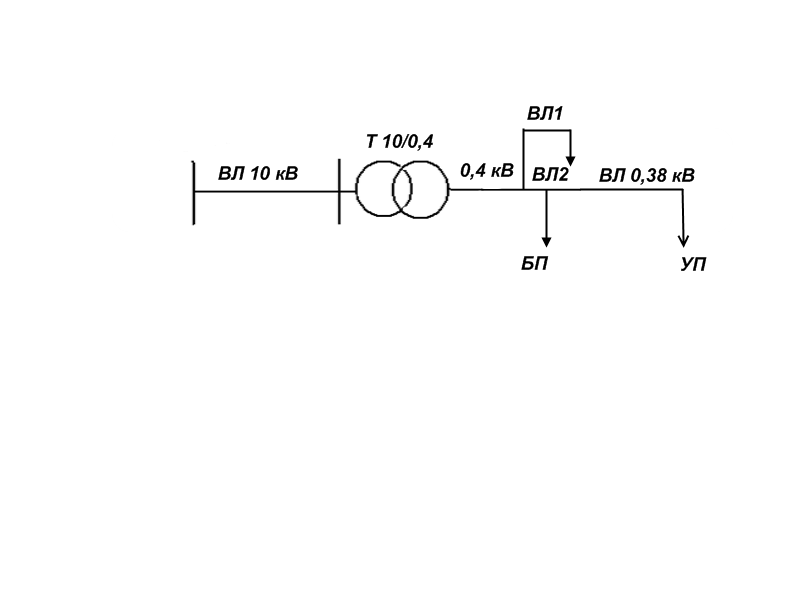

Рисунок 1 – Схема электроснабжения потребителей производственного объекта

Составляем таблицу отклонения напряжения.

Таблица 4 – Отклонение напряжения потребителей производственного объекта

Элементэлектрической сети	Режимы нагрузок
	100%	25%
1. Шины напряжения 10 кВ питающей подстанции	+6	0
2.Линия напряжением 10 кВ	-7,5	-3,75
3.Трансформатор напряжением 10/0,4кВ 3.1Постоянная надбавка 3.2Переменная надбавка 3.3.Потери напряжения	+5 +2,5 -4	+5 +2,5 -1
4. Линия напряжением 0,38 кВ 4.1 Потери во внутренних сетях 4.2 Потери во внешних сетях	-7 -5 -2	0 0
5.Отклонение напряжений у потребителей	-5

Принимаем переменную надбавку на трансформатор равную «+2,5», тогда допустимые потери напряжения составят

(7)

где V_пит - отклонение напряжения на шинах питающей подстанции,%;

V_пост -постоянная надбавка трансформатора, %;

V_пер - переменная надбавка трансформатора, %;

ΣΔU_лин - сумма потерь напряжения в линиях 10 и 0,4 кВ, %;

ΣΔU_тр - сумма потерь напряжения в трансформаторах, %;

V_потр - отклонение напряжения у потребителя, %.

Вносим в графу “передаваемая мощность 100%” все известные параметры и задаемся значением переменной надбавки .

Из уравнения баланса выражаем суммарные потери в линиях 0,38 и 10 кВ

%.

Распределяем поровну потери на линию 10 кВ и 0,38кВ, получаем

,

Условие выполняется.

Как видно из расчета, допустимые потери напряжения в проектируемой сети напряжением 0,38 кВ равны 6,5%. Принимаем значение потерь во внут-

ренних сетях равное 1%, во внешних сетях равное 5,5%.

Вносим в графу “передаваемая мощность 25%” известные параметры, находим отклонение напряжения у ближайшего потребителя.

Это значение наиболее оптимально для нашего трансформатора.

4 Выбор типа, числа и места установки трансформаторной

подстанции

Определяемприблизительное число ТП для производственного объекта по формуле

где - максимальная расчётная мощность производственного объекта, кВ ;

- допустимая потеря напряжения сети 380/220 В;

F - площадьпроизводственного объекта, км².

Определяемплощадь производственного объекта

F=a·b=0,28·0,17=0,0476км².

Принимаем к установке одну трансформаторную подстанцию.

Определяем координаты установки трансформаторной подстанции

=

=

- расчетная мощность, кВт.

= =131,3м,

=111,7м.

По расчетным данным место ТП выбрать нецелесообразно.

Координаты места установки трансформаторной подстанции корректируем с учётом удобства подхода питающей 10 кВ и выхода линии 0,38кВ.

Выбранное место должно быть свободно от застроек.

Окончательно принимаем координаты установки ТП
