31.Підкранові балки промислових будівель та споруд, вузол кріплення до колони і рейки до балки.

Ж елезобетонные подкрановые балки. Подкрановые балки с уложенными по ним рельсами образуют пути движения мостовых кранов. Они придают зданию также дополнительную пространственную жесткость.

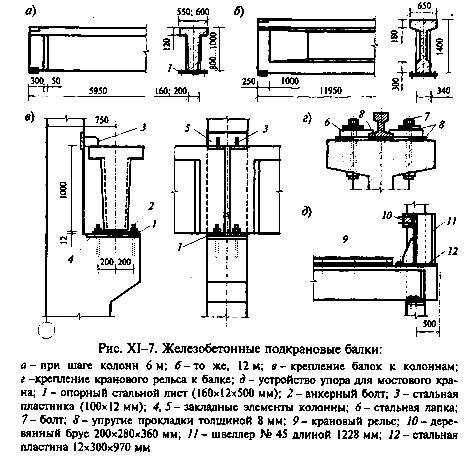

Железобетонные подкрановые балки могут иметь тавровое или двутавровое сечение (рис. XI-7, а, 6). Первые предусматривают при шаге колонн 6 м, вторые - при шаге 12 м. Железобетонные подкрановые балки устанавливают под краны грузоподъемностью до 32 т.

Развитая по ширине полка балки служит для усиления сжатой зоны; она воспринимает поперечные горизонтальные крановые нагрузки, а также упрощает крепление крановых рельсов. Высота балок 800, 1000 и 1400 мм, ширина полок 550, 600 и 650 мм.

Для изготовления подкрановых балок применяют бетон класса В22,5- В40, сварные каркасы, а для нижнего пояса - преднапряженные стержни, пакеты струн или пряди из высокопрочной проволоки. В балках предусмотрены закладные элементы для крепления к колоннам (стальные пластины), для крепления рельсов и троллей (трубки).

К колоннам балки крепят сваркой закладных элементов и анкерными болтами (рис. XI-7, в). Гайки анкерных болтов после выверки балок заваривают. Рельсы с подкрановыми балками соединяют парными стальными лапками, располагаемыми через 750 мм (рис. XI-7, г). Для уменьшения динамических воздействий на балки и снижения шума движущихся кранов под рельсы укладывают упругие прокладки из прорезиненной ткани толщиной 8-10 мм.

Во избежание ударов мостовых кранов о колонны торцового фахверка здания на концах подкрановых путей устраивают стальные упоры с амортизаторами - буферами из деревянного бруса (рис. XI-7, <f).

Применение железобетонных подкрановых балок следует ограничивать. Эго связано с их большой массой, сравнительно небольшим сроком службы, поскольку они испытывают динамические нагрузки, и сложностью рихтовки подкрановых путей.

Стальные подкрановые балки по статической схеме подразделяют на разрезные и неразрезные. Преимущественно распространены разрезные балки, так как они просты по конструкции, менее чувствительны к осадкам опор, несложны в монтаже, но по сравнению с неразрезными имеют большую высоту и более металлоемки. Неразрезные балки сложнее монтировать и перевозить.

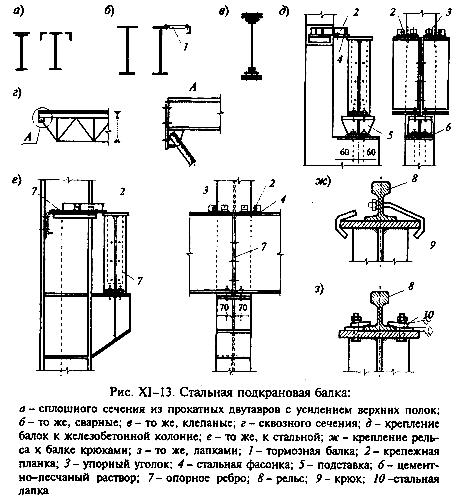

По сечению подкрановые балки подразделяют на сплошные и решетчатые. Балки сплошного сечения, устанавливаемые при шаге колонн 6 м и небольшой грузоподъемности кранов, изготавливают из прокатного двутавра с усилением верхнего пояса стальным листом или уголками (рис. XI-13, а).

Для зданий или открытых крановых эстакад с размерами пролетов 18, 24, 30 и 36 м и с шагом колонн 6 и 12 м, оборудованных мостовыми электрическими кранами грузоподъемностью от 5 до 50 т, применяют балки сплошного сечения в виде сварных двутавров (рис. XI-13, б). Высота балок (на опоре) составляет от 700 до 1450 мм, ширина верхнего пояса - 320 и 400 мм, нижнего - 200 и 250 мм. Для изготовления балок используется сталь марки ВСтЗГпс5-1 с толщиной листа: для верхних поясов - 10, 12, 14 и 16 мм, для нижних - 10 мм и для стенок - 6, 8, 10 и 12 мм. Стенки балок усиливают поперечными ребрами жесткости, располагаемыми через 1,2 и 1,5 м. Подкрановые балки, предназначенные для кранов грузоподъемностью 50 т и более, выполняют клепанными из низколегированной стали (рис. XI-13, в). Для восприятия горизонтальных усилий, возникающих при торможении кранов, предусматривают тормозные балки или фермы.

Решетчатые подкрановые балки в виде шпренгельных систем более экономичны по сравнению со сплошными, так как стали требуется на 20% меньше. Их можно устанавливать в зданиях с шагом колонн более 6 м под краны среднего и легкого режимов работы (рис. XI—13, г).

Подкрановые балки опирают на консоли колонн и крепят анкерными болтами и планками (рис. XI—13, д, е). Между собой балки соединяют болтами, пропущенными через опорные ребра. В уровне подкрановых путей при кранах тяжелого режима работы предусматривают площадки для сквозных проходов шириной не менее 0,5 м, ограждаемые по всей длине. В местах расположения колонн проходы устраивают сбоку колонн или через лазы в них.

Стальные рельсы под краны крепят к балкам парными крюками или лапками (рис. XI—13, ж, з). Расстояние между парами креплений по длине пути принимают 750 мм. На концах подкрановых путей устраивают упоры - амортизаторы, как и при железобетонных балках, исключающие удары кранов о торцевые стены здания.

Пути для движения подвесных кранов монтируют из специальных или обычных двутавровых (реже тавровых) балок и крепят к несущим конструкциям покрытия или междуэтажным перекрытиям хомутами, сваркой закладных элементов, скобами и т.п. Пролеты подвесных путей принимают 6 и 12 м (возможны пролеты 18 и 24 м). Подвесные балки следует крепить в узлах стропильных ферм (рис. XI—14, а, б). При внеуз- ловой подвеске балок (рис. XI-14, в) нижние пояса ферм в местах крепления путей усиливают металлическими подвесками или перекидными балками.
