1.Рішення міжповерхового перекриття каркасно-панельних будинків.

2.Рішення міжповерхового перекриття каркасно-панельних будинків

Модульна координація розмірів у будівництві (МКРБ) повинна здійснюватися на базі модульної просторової координаційної системи і передбачати переважне застосування прямокутної модульної просторової координаційної системи. Основний модуль є основною одиницею розміру в модульній координації. позначається буквою М і дорівнює 100 мм. Для визначення координаційних розмірів об'ємно-планувальних і КЭ, будівельних виробів, обладнання, а також для побудови систематичних рядів однорідних координаційних розмірів можуть застосовуватися додатково до основної модульної сітки похідні мультимодульні сітки, в яких розмір є кратним основному модулю. Укрупнені модулі мають розміри 3М, 6М, 12М, 15М, ЗОМ, 60М і відповідно дорівнюють 300, 600, 1200, 1500, 3000, 6000 мм; Розташування і взаємозв'язок конструктивних елементів необхідно координувати на основі модульної просторової координаційної системи шляхом прив'язки їх до координаційних осей.

ЕМС: Для производственных зданий, так же как и для гражданских, применяют единую модульную систему размеров строительных конструкций, изделий и деталей, объемно-планировочных и конструктивных решений, а также членения зданий на отсеки, пролеты.

Для назначения высоты зданий используют единый укрупненный модуль 300 мм (3М) или 600 мм (6М). Ширина и длина промышленных одноэтажных зданий и сооружений должна соответствовать укрупненному модулю 6000 мм (60М), при котором ширина зданий (в осях) или его частей (пролетов) может быть 6,0; 12,0; 18,0; 24,0; 30,0; 36,0 м, а длина 12,0; 18,0; 24,0 и т. д., кратные 6 м. Расстояния, между несущими конструкциями также назначаются кратными 6000 мм. В результате расстояние между несущими колоннами, фермами покрытия составляет 6,0 или 12,0 ми как исключение 18,0; 24,0 м и более. Соответственно этому размеры конструкций: ферм 12,0; 18,0; 24,0; 30,0; 36,0 м, балок 6,0; 12,0; 18,0 м, плит покрытий 3,0; 6,0; 12,0; 18,0 м. В жилых зданих принят ряд модульних размеров :1,2;1,8;2,4;3,0;3,6-6,0. Высота жилых помещений не менее 2.5м. В общественных зданих -1,2;2,4;3,6;4,8;6,0;7,2;9,0;12,0;15,0;18;24.

Высоту от пола до низа несущих конструкций покрытия на опоре можно принимать от 3,0 до 6,0 м кратно 0,6, а от 7,2 до 18 м кратно 1,2 м. В зданиях с ручными мостовыми кранами допускается также принимать высоту 6,6;7,8;9,0 м.

Планировочные решения и конструкции многоэтажных производственных зданий, а также одноэтажных С/х имеют, размеры кратные 3000 мм, т. е. 6,0; 9,0; 12,0; 15,0; 18,0; 21,0 м.

Строительство производственных зданий благодаря унификации габаритных схем осуществляется в основном с применением типовых колонн, подкрановых балок, стропильных и подстропильных ферм и балок, плит покрытий и перекрытий, стеновых панелей и блоков. Это позволяет обеспечивать стройки деталями и конструкциями заводского изготовления и на этой основе максимально индустриализировать производство строительно-монтажных работ, постепенно превращать процесс возведения зданий и сооружений в механизированный процесс сборки (монтаж). При привязке КЭ к разбивочным осям применяют след. Термины: номинальный (модульный)-обозначают проектное расстояние между модульными разбивочными осями или условный размер КЭ, включающие соответствующие части швов и зазоров. Конструктивный размер- проектный размер КЭ стр. изделия или оборудования, отлиающийся от номинального на величину нормативного зазора. Натурный размер- фактическое расстояние между осями здания или фактические размеры его частей .

Перекрытиями называются горизонтальные элементы здания, разделяющие внутреннее его пространство на этажи и воспринимающие статические и динамические нагрузки от людей и оборудования.

Перекрытия можно классифицировать по следующим признакам:

• по месторасположению в здании: надподвальные, междуэтажные, чердачные;

• по конструктивной схеме устройства: балочные, безбалочные, оболочки;

• по материалу несущей части: железобетонные, деревянные, металлические;

• по характеру возведения: индустриальные (из сборных элементов) и неиндустриальные.

Перекрытия должны быть:

• прочными, т. е. должны безопасно воспринимать соответствующие нормативные нагрузки;

• жесткими, т. е. не должны иметь прогибов выше установленных пределов или вибрации при технологических процессах;

• звуконепроницаемыми, т. е. не передавать производственный или бытовой шум между этажами;

• индустриальными, т. е. недорогими в производстве;

• экономичными, т. е. должны иметь наименьшую стоимость, трудоемкость, минимальную высоту (в сечении) и массу в расчете на 1 м2 перекрываемой площади.

Конструктивное решение междуэтажных перекрытий определяется избранным принципом обеспечения требуемых показателей его звукоизоляции как акустически однородного или неоднородного. Перекрытия с раздельным полом и потолком используют в зданиях с особо высокими требованиями к звукоизоляции (студии звукозаписи, телестудии и т. п. ). Несущую часть перекрытий обычно выполняют из сборного железобетона. Исключение составляют монолитные и сборно-монолитные здания, перекрытия которых иногда выполняют в виде многопролетной неразрезанной плиты сплошного сечения из тяжелого или легкого бетона.

Рис. 41. Общий вид железобетонного безбалочного монолитного перекрытия

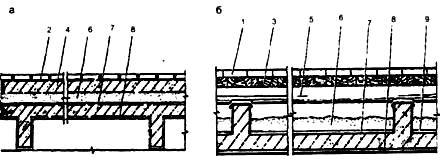

Рис. 42. Междуэтажное монолитное железобетонное ребристое перекрытие:

а — балками вниз; б — балками вверх; 1 — паркет; 2 — асфальт; 3 — настил; 4 — шлакобетон; 5 — лаги через 700-800 мм; 6 — шлак; 7 — железобетонная плита; 8 — затирка; 9 — пароизоляция

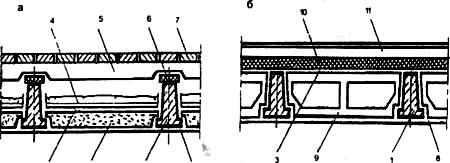

Рис. 43. Конструкции междуэтажного балочного перекрытия по железобетонным балкам:

а — с межбалочным заполнением из легкобетонных плит; б — с межбалочным заполнением из пустотных блоков; 1 — железобетонная балка; 2 — легкобетонная плита; 3 — слой толя; 4 — песок; 5 — лаги пола; 6 — полосовая упругая прокладка; 7 — дощатый пол; 8 — штукатурка; 9 — пустотелый блок; 10 — сплошной упругий слой; 11 — плита основания с полом на мастике

В зависимости от назначения отдельных помещений к перекрытиям могут предъявляться специальные повышенные требования: к теплоизоляции, водонепроницаемости, несгораемости и т. д.
