11. Меры защиты от поражения электрическим током (зануление, заземление).

Защитное заземление - это преднамеренное электрическое со­единение с землей или ее эквивалентом металлических нетоко­ведущих частей, которые могут оказаться под напряжением. На­значение защитного заземления - снижение до безопасных значе­ний напряжений прикосновения и шага, обусловленных замыка­нием на корпус и другими причинами. Это достигается путем умень­шения потенциала на заземленном оборудовании, а также путем выравнивания потенциалов основания, на котором стоит человек, и заземленного оборудования. При наличии заземляющего устройства к нему как правило подключают одновременно рабочее и защитное заземление. Область применения: Эл. Установки до 1кв с изолированной нейтралью; До 1кв с глухозаземленной нейтралью как дополнение к занулению; Все эл. Установки напряжением выше 1кв. . Принцип защитного действия: Большая часть тока при замыкании на корпус пойдет через заземляющее устройство сопротивление которого значительно меньше сопротивления тела человека , прикоснувшегося к корпусу по напряжением. Напряжение прикосновения снижается за счет выравнивания эл. потенциалов м\д корпусом под напряжением и участком земли , где стоит человек. Конструктивно заземляющее устройство состоит из зазем­лителя - совокупности электродов, соединенных между собой и находящихся в непосредственном соприкосновении с землей, и проводников, соединяющих заземляемые части электроустановки с заземлителем. На практике используются групповые заземлители - параллельное соединение одиночных заземлителей. Группо­вой заземлитесь, обладает меньшим сопротивлением растеканию тока и обеспечивает лучшее выравнивание потенциалов по повер­хности земли.

Зануление - это преднамеренное электрическое соединение с нулевым защитным проводником металлических нетоковедущих частей, которые могут оказаться под напряжением.

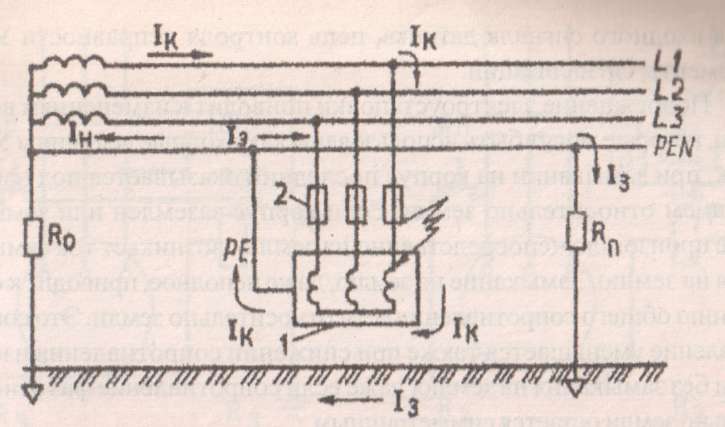

Принцип действия зануления - превращение замыкания на кор­пус в однофазное короткое замыкание (между фазным и нулевым проводником) с целью вызвать большой ток, способный обеспе­чить срабатывание защиты и автоматически отключить поврежден­ное электрооборудование от питающей сети. В качестве отключаю­щих аппаратов используются: плавкие предохранители, автомати­ческие выключатели, магнитные пускатели.

Допустимые значения параметров схемы зануления в соответст­вии с ПУЭ устанавливаются в зависимости от напряжения сети. Так, в электроустановках напряжением 220 В; 380 В; 660 В сопро­тивление Ro принимается (не более) 2 Ом; 4 Ом; 8 Ом, а сопротив­ление Rn 15 Ом; 30 Ом; 60 Ом соответственно.

Область применения зануления:

• Трехфазные четырехпроводные сети напряжением до 1000 В с заземленной нейтралью.

• Сети постоянного тока, если средняя точка источника за­землена.

• Однофазные сети переменного тока с заземленным выводом.

Экспериментально проверять эффективность зануления необ­ходимо перед приемкой в эксплуатацию нового или после капи­тального ремонта зануленного электрооборудования, но не реже 1 раза в 3 года.
