18. Вычисление усилий на пружинном и поворотном сервомоторах. Меры для снижения усилий в сервомоторах.
Требования к сервомоторам:
Должен мгновенно создавать большие усилия
Точно повторять движение муфты датчика скорости
Запертость поршня при неподвижной муфте датчика скорости.
Расчет двухстороннего сервомотора.
1.
Определяется максимальное усилие на
клапаны (
)
2. К прибавляют запас для преодоления сил трения в сервомоторе и сил инерции движущегося поршня: А, В – коэф-ты запаса
3.Площадь
поршня
4. Определяется диаметр поршня и диаметр штока:
где d – диаметр штока, D – диаметр цилиндра.
5.Подбирается zmax – ход поршня (полный ход), zmax пропорционален h
5. Определяется работа сервомотора при перемещении поршня на полный ход:
Скорость движения поршня зависит от объема, диаметра золотника, смещения от среднего положения и производительности насоса.
Расчет сервомотора с пружиной: (односторонний):
1. Определяется максимальное усилие на клапаны ( )
2. К прибавляют запас для преодоления сил трения в сервомоторе и сил инерции движущегося поршня: А, В – коэф-ты запаса
3.R1=F*Pн-CZmax-R0, CZmax – сопротивление пружины, R0-сила начального напряжение пружины, Рн=6-12 атм+(запас на колебание давления в насосе)0,5-1 атм
4.Подбираем, С, Zmax, R0, - вычисляем F, D. Скорость движения поршня, а значит и скорость перемещения клапанов зависит от Zmax и зависит от V сервомотора.
Расчет поворотного сервомотора:
1. из расчета клапана и кулачка Мmax
2. M1=A+B*Mmax
A=20÷50 H*м
В= 1,2÷1,5
3.
подбираем размеры отсюда находим ry rв подгоном чтобы создать требуемый момент М1.
Меры для снижения усилий в сервомоторах.
1. Двухсторонний сервомотор: (масло/вода/воздух подаются с 2х сторон)
И
з
за разности давлений по обеим сторонам
поршня возникают силы, приводящие к
заеданию поршня.

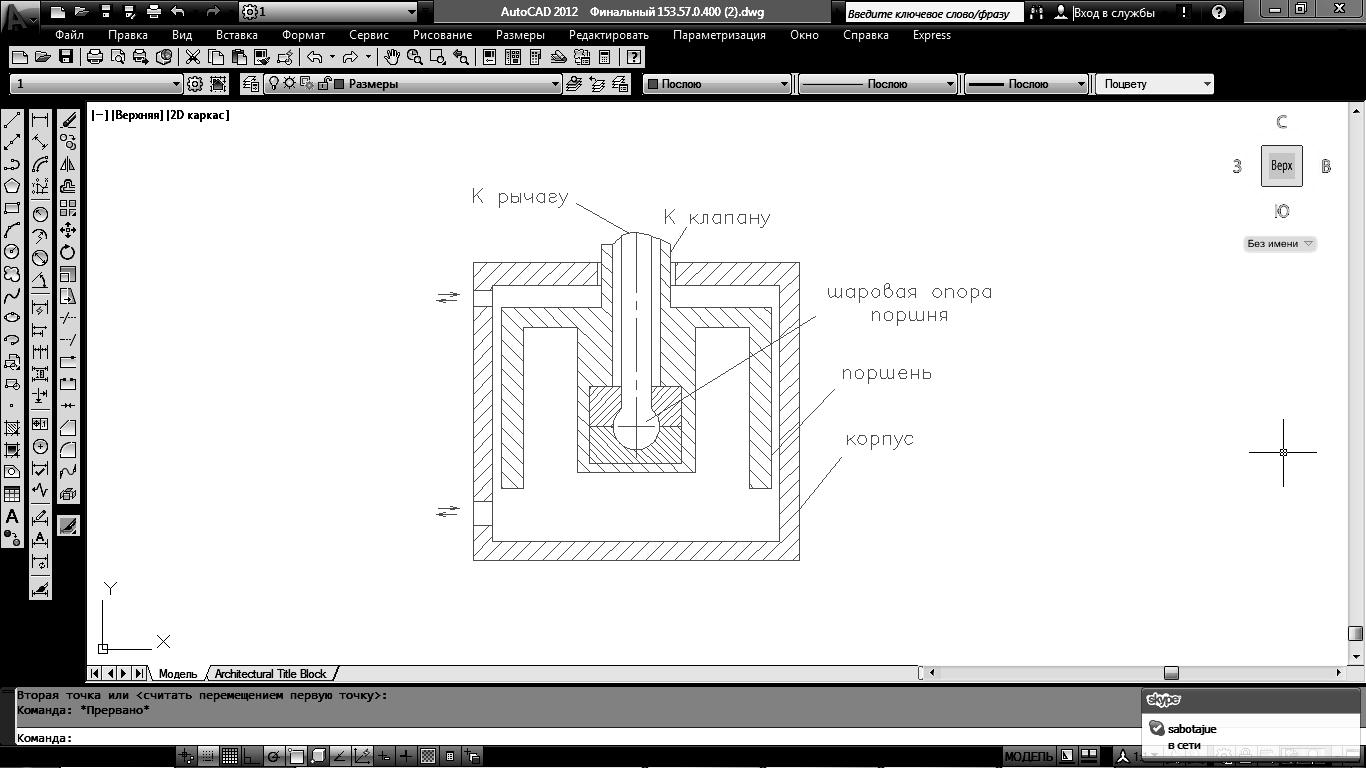

2. Сервомотор с односторонним подводом масла:
Недостатки: 1. Требуется насос большей мощности, чем в 1.
2
Масло
Ниже клапан
Для выравнивания давлений по окружности в поршне делают грязевые канавки, в них собирается грязь, уменьшается износ поршня и цилиндра.
Вместо канавок иногда на гладкий поршень насаживаются пружинные кольца.
Н о даже при использовании канавок, все равно возникают силы, прижимающие поршень к стенке, т.е. возникает значительное трение и износ поршня.

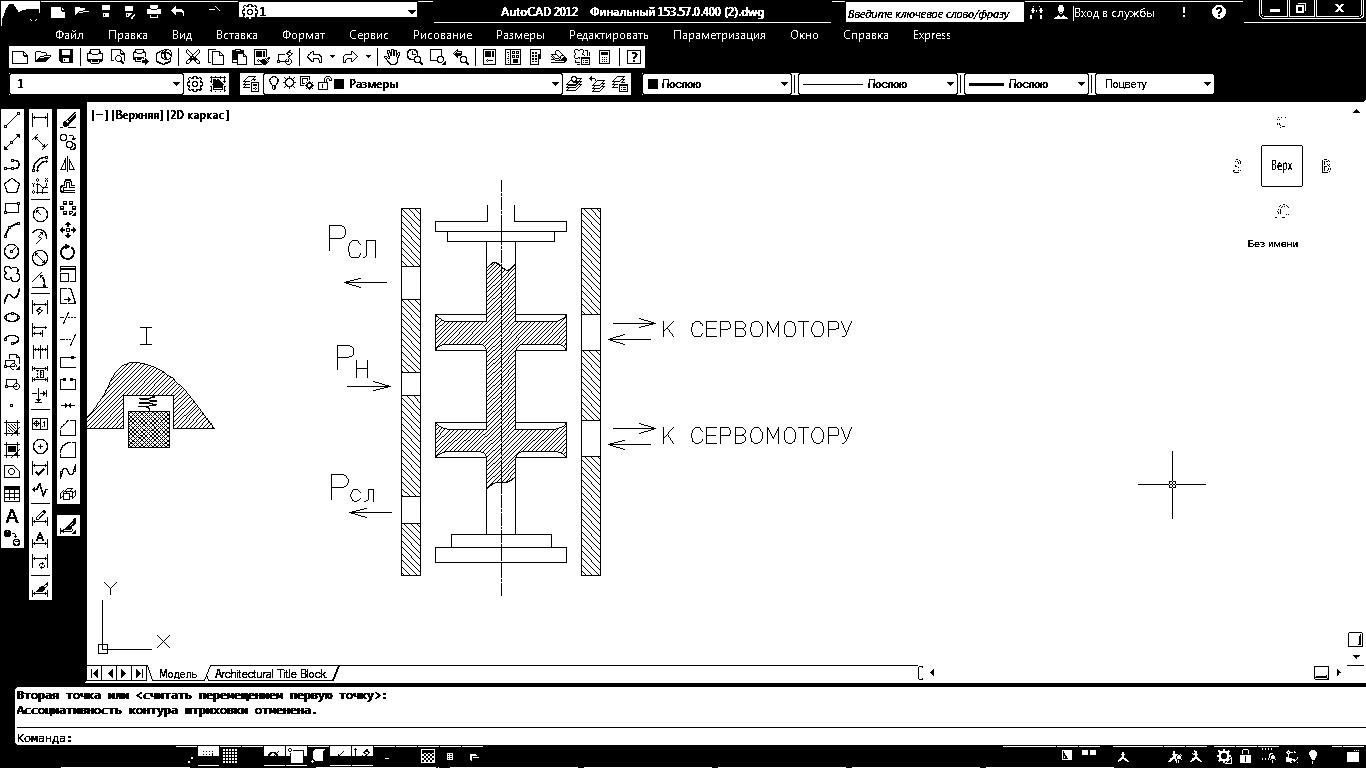

19. Назначение и конструкции отсечных золотников.
О
Букса
,
Рсл>Ратм
Е
сли
золотник сместится вбок от среднего

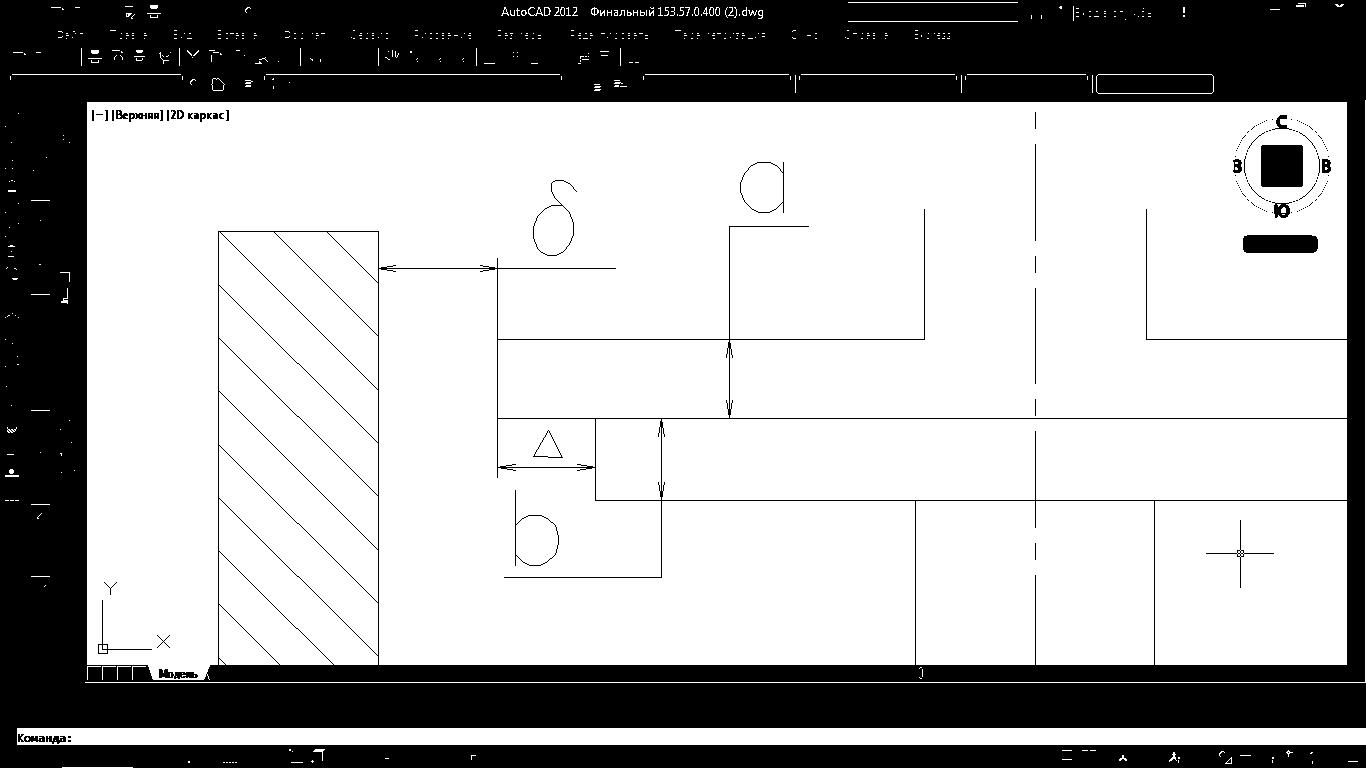

положения, то левый зазор между поршнем
и буксой уменьшится, а правый со стороны
вытекания масла из зазора
увеличится, в левом зазоре давление
увеличится, в правом уменьшится, появится
разность давлений, которая создает

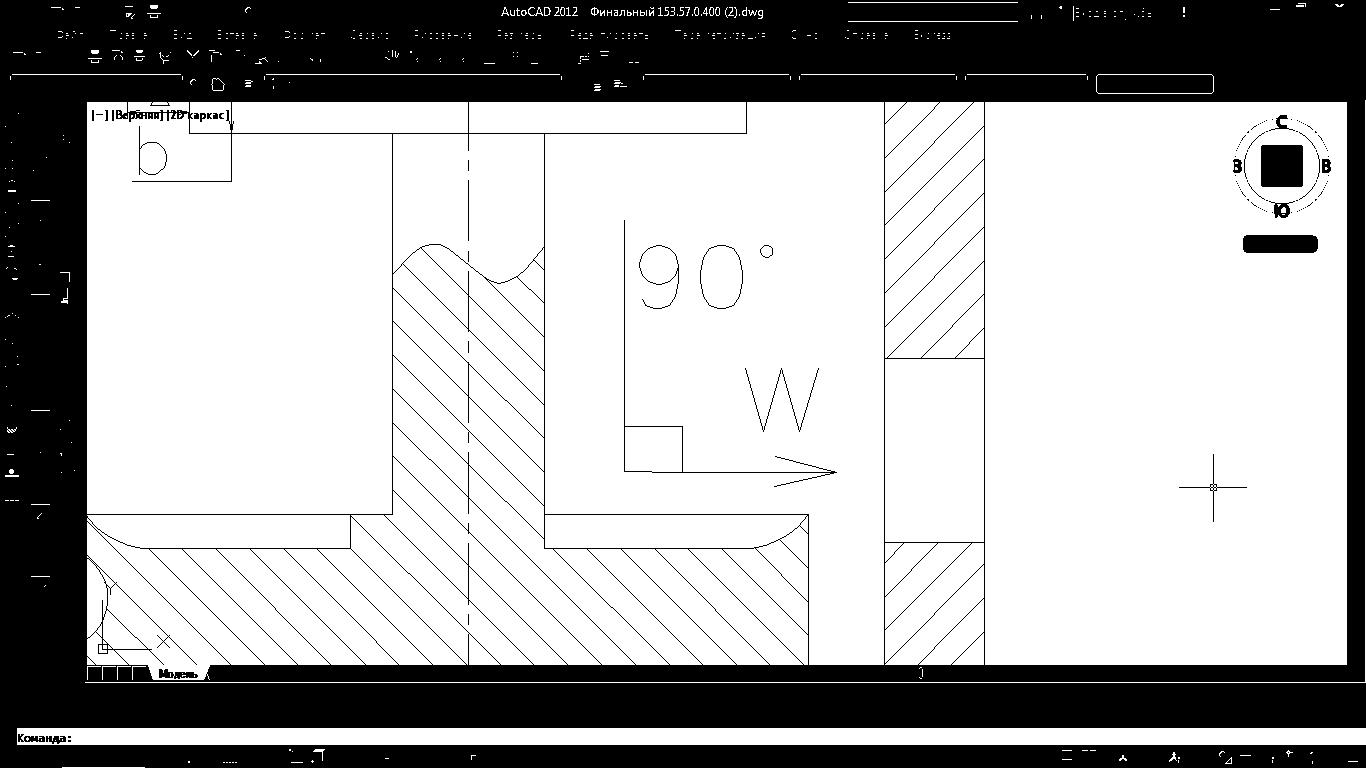

центрирующую силу R̕.
Рсл>Paтм,
для того, чтобы работал центрирующий
поясок.
Регулир
Иногда регулирующий и центрирующий пояса совмещены.
О
центрир
Реактивная
сила:
П
ри
смещении золотника вверх или вниз от
среднего положения возникает поток
масла в сервомоторе под углом
и скоростью
.

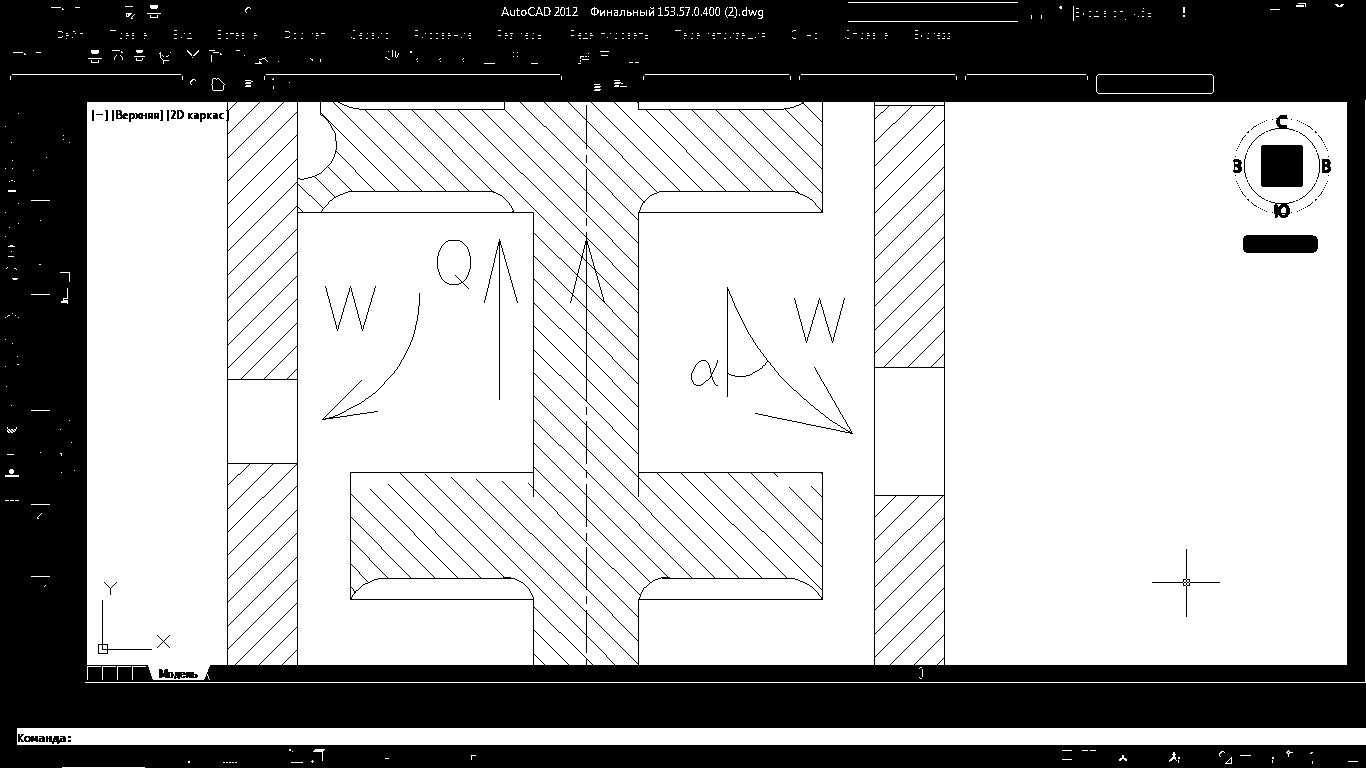

На золотник передается осевая реактивная
сила Q,
которая стремится вернуть его в среднее
положение, это ухудшает точность
регулирования. Чтобы этой силы не
возникало делают
,
т.е. делают канавки
