Распределительные устройства (кру)

Это совокупность соединенных между собой электрических аппаратов, предназначенных для приема и распределения электроэнергии. В функции КРУ входят также защита сети от к.з. и ненормальных режимов.

Различают сборные и комплектные распределительные устройства.

Сборные РУ на 6-35 кВ монтируются в специальных контактных зданиях. Масляные выключатели монтируются в железобетонных ячейках, рассчитанных на возможность взрыва.

Сборные РУ на напряжение выше 35 кВ строятся открытого типа (ОРУ) и не требуют капитальных зданий. Наладка и установка на месте.

В комплектных РУ электрические аппараты, входящие в устройство, монтируются на заводе изготовителе.

В КРУ входят:

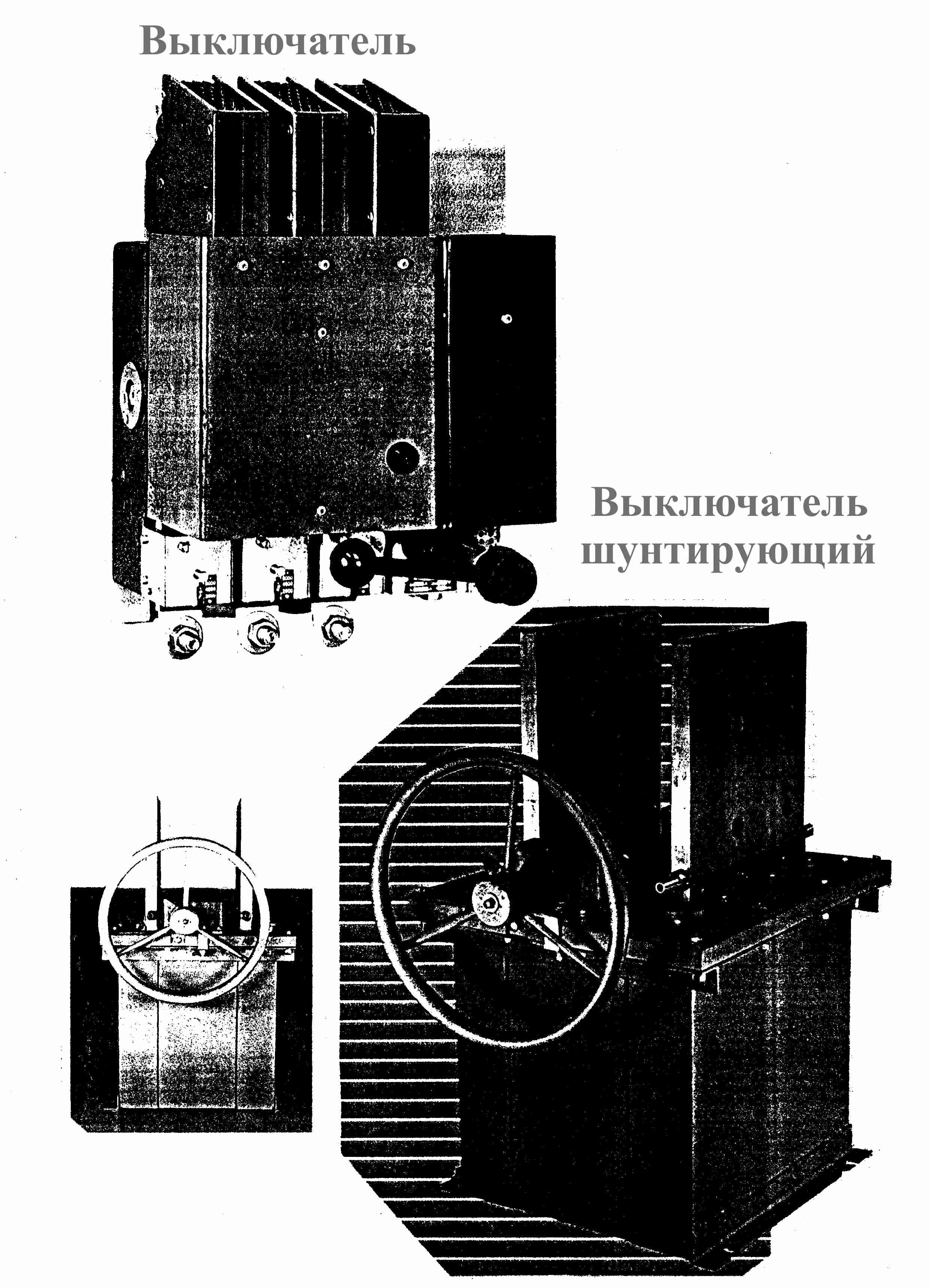

- выключатели со встроенным приводом с малыми габаритами;

- трансформаторы тока и напряжения с литой изоляцией;

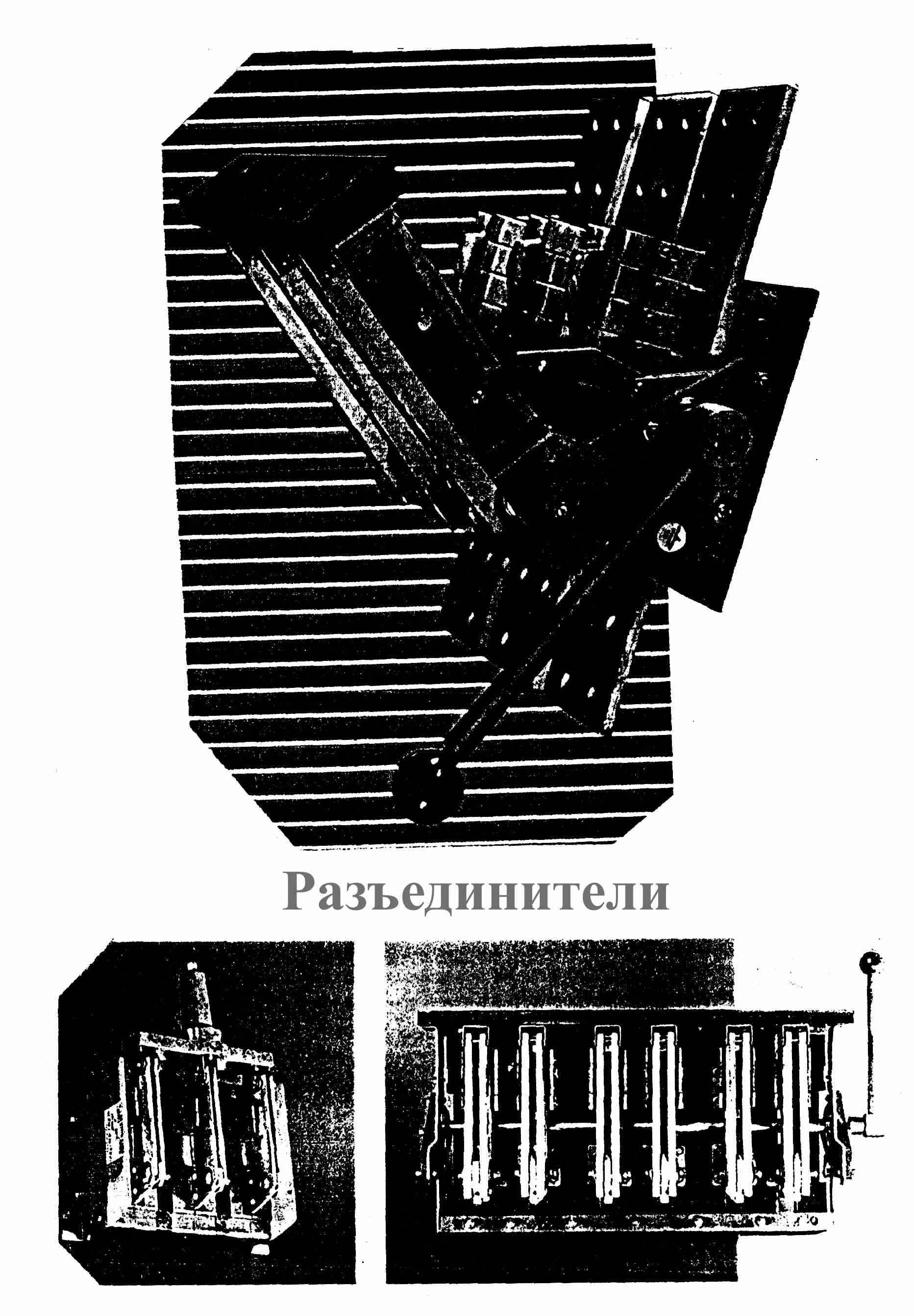

- разъединители механически связанные с выключателем;

- разрядники и предохранители.

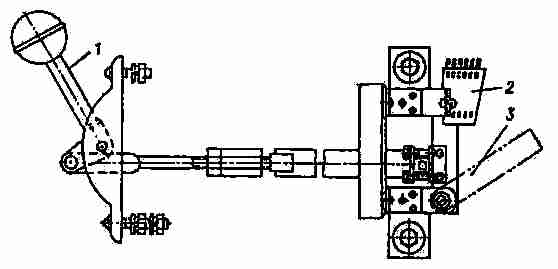

Рубильник с рычажным приводом и дугогасительной камерой

а)	а)
б)	б)

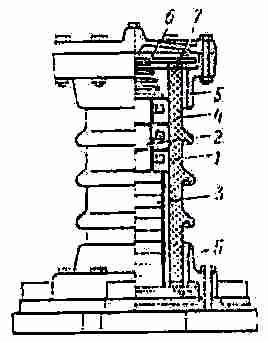

Вентильный разрядник (а) и его искровые промежутки в увеличенном масштабе (б)	Вольт-амперная характеристика вилитого резистора

а)

б)

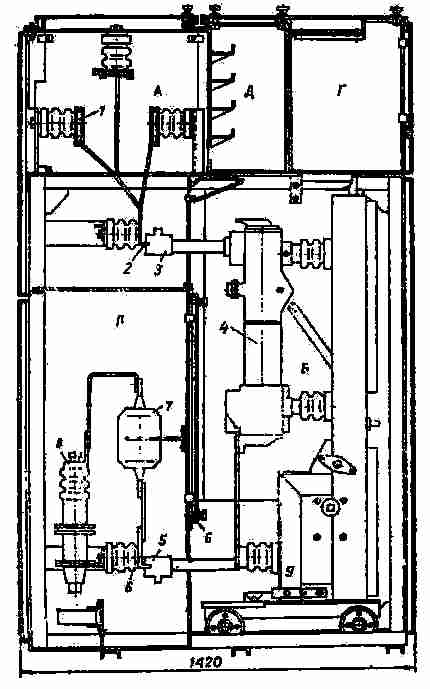

Типовая ячейка КРУ

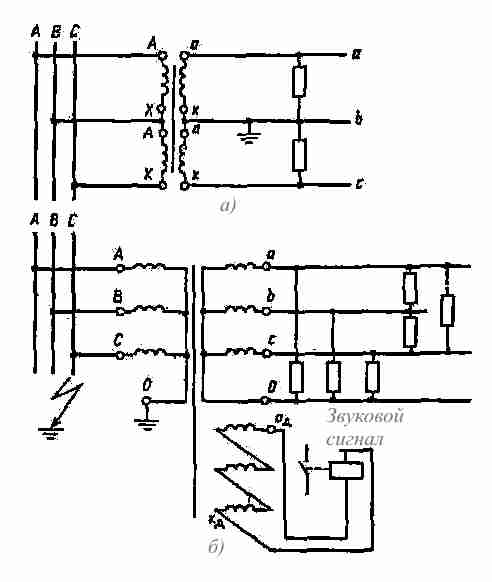

Схема включения ТИ в трехфазных цепях

Схема включения однофазного ТН	Схема включения трансформатора тока

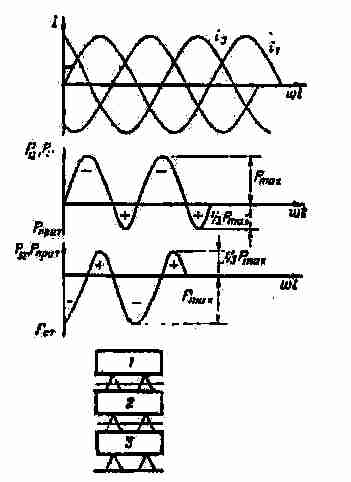

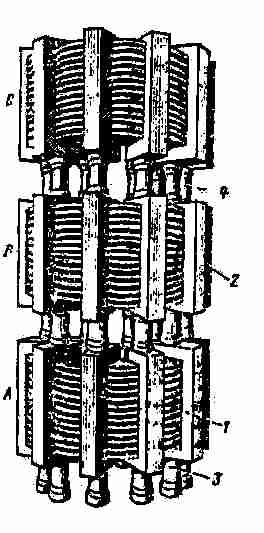

Трехфазный комплект реакторов	Изменение во времени электродинамических усилий, действующих между реакторами

1 См. книгу. Стернин В.Г., Карпенский А.К. Токоограничивающие реакторы. – М., 1965 (для дисковых катушек).
