3.1 Назначение и опи сание бульдозера.

Бульдозер – землеройная машина, состоящая из базового тягача (трактора) и бульдозерного (навесного) оборудования, предназначенного, в общем случае, для резания и перемещения грунта и планировки разрабатываемой поверхности.

Основными элементами бульдозерного оборудования являются отвал, толкающие брусья с раскосами и подкосами или толкающая рама с раскосами, гидроцилиндры подъема и опускания отвала, а также, на отдельных видах, механизмы поворота отвала в поперечной и горизонтальной плоскостях и изменения угла резания.

Отвал бульдозера представляет собой сварную конструкцию коробчатого типа, обеспечивающую ему жесткость, с приваренным в передней части лобовым листом криволинейного профиля. Последний обеспечивает быстрое заполнение отвала материалом. Для повышения износостойкости лобового листа приваривает к нему пластины из специальных легированных сталей, обладающих высокой устойчивостью к абразивному износу и ударным нагрузкам.

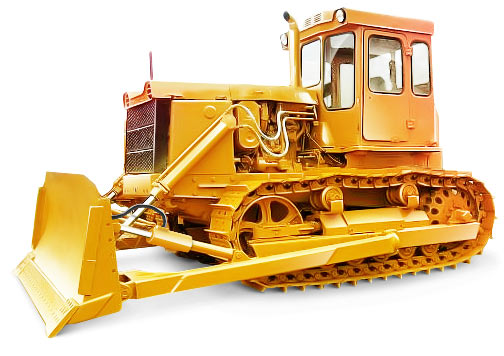

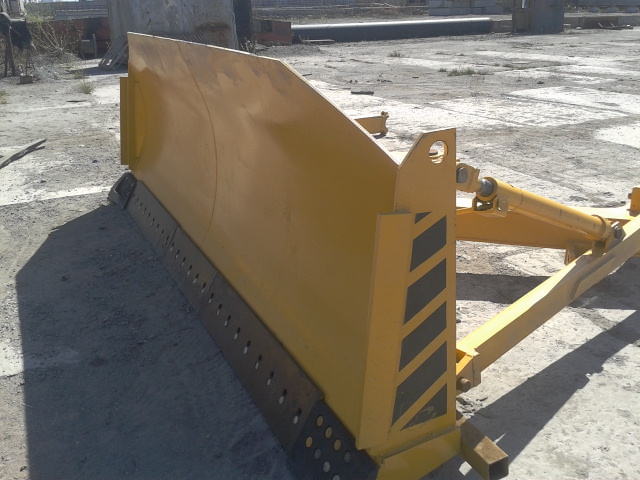

Рисунок Отвала бульдозера Т-130 (фактический)

В нижней части к лобовому листу болтами впотай крепятся съемные ножи. При изнашивании острой кромки ножа его разворачивают и режут вторым, острым концом. Для повышения устойчивости ножей к абразивному изнашиванию и ударным нагрузкам зарубежные фирмы изготавливают их из легированных сталей типа DН-2 или DН-3 с повышенным содержанием бора и никеля.

Техническая характеристика отвала

Прямой отвал (тип В)  Ширина отвала, мм:        3420  Высота отвала, мм:          1310  Объем призмы волочения, м3: 4,28  Основной угол резания, град:      55°  Максимальный перекос:        630 мм (10°)  Масса оборудования, кг:       2373  Изменение угла резания винтовым раскосом  Перекос отвала гидрораскосом

4.2 Патентный поиск

Были проведены патентные исследования, целью которых являлось изучение различных конструкций навесного оборудования, позволяющего выполнять

планировочные работы, а также позволяющего расширить функциональные возможности бульдозера

Таблица 3.1

Предмет исследования	Страна, вид, номер охранного документа, дата приоритета, классификационный номер	Заявитель патентовладелец, наименование организации, фирмы	Краткое описание механического решения
Рабочее оборудование бульдозера	СССРАвт.св.846661; 07.05.1990 E02F3/76	Г.И Глухов «Рабочее оборудование бульдозеров»	Изобретение относится к строительно-дорожной технике, а именно землеройным машинам типа бульдозер. Цель изобретения- расширение функциональных возможностей рабочего органа бульдозера Указанная цель достигается тем, что бульдозер, включающий рабочий орган содержащий основной отвал на который устанавливают дополнительный отвал с лезвием, выполненный из эластичного материала который складывается и раскладывается за счёт системы рычагов и гидроцилиндров.
Бульдозерное оборудование		А.А.Головнин и Ш.М. Дустов	Изобретение относится к землеройным машинам, используемым при строительстве автодорог, а именно к бульдозерам. Целью изобретения является повышение эффективности работы бульдозера путём обеспечения возможности преодоления каменистых включений.Поставленная цель достигается тем, что в бульдозерном оборудовании, включающем толкающую раму с толкателями,отвальную и ножевую полурамы, отвал, выполненный в виде листа из упругова материала, жёстко присоединённого в своей нижней части к ножевой полураме, и гидроцилиндр управления рамой, соединённый с отвальной и ножевыми полурамами, отвал в осевой верхней части жестко присоединён к отвальной полураме, толкающая рама выполнена изогнутой и шарнирно соединена с отвальной полурамой, отвальная полурама жестко соединена толкателями, шарнирно соединена с толкающей рамой и подпружинеными относительно нее.

.3.2. Описание предлагаемого моднрнизации отвала

Целью модернизации является-расширение функциональных возможностей рабочего органа бульдозера.

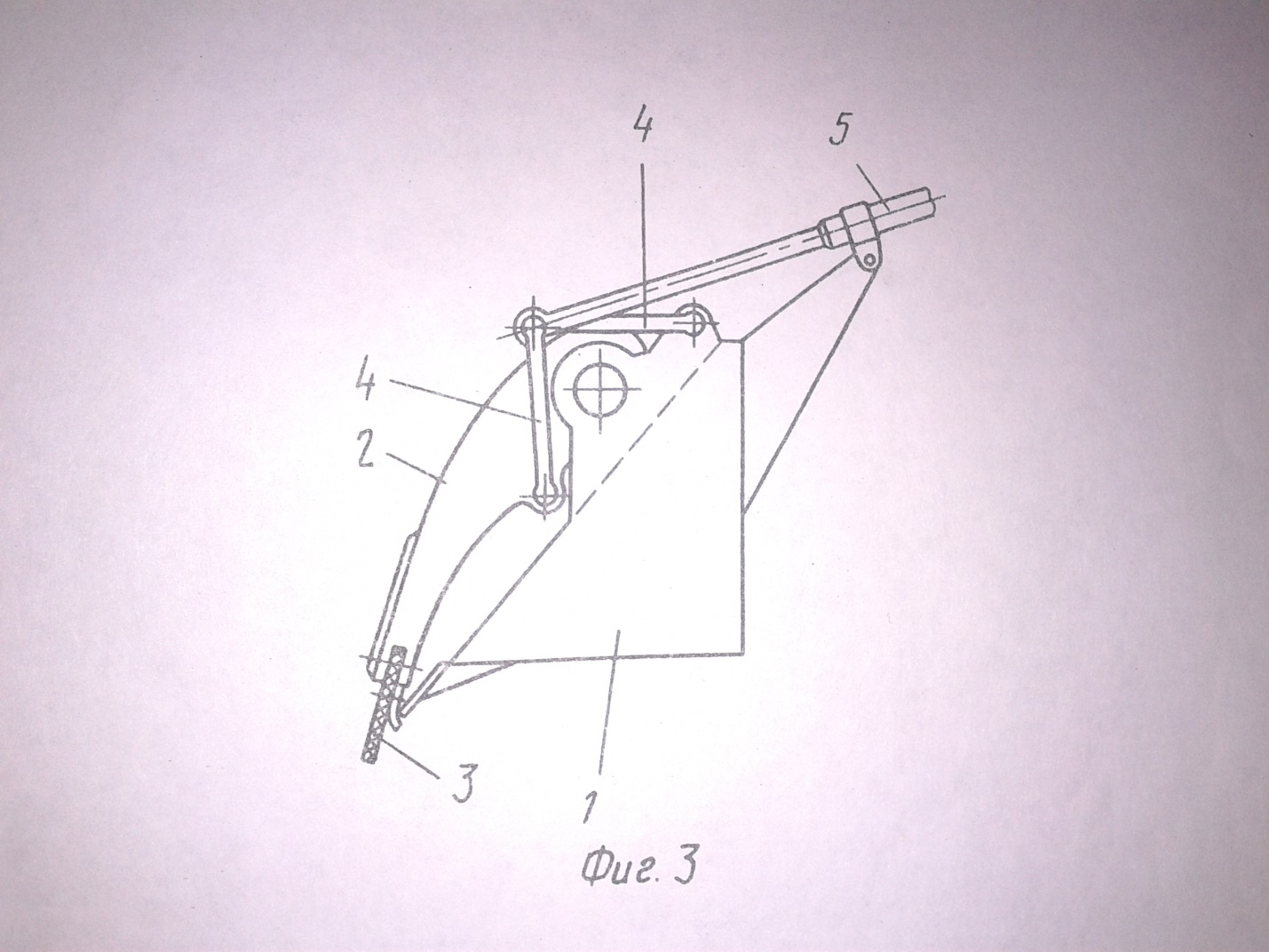

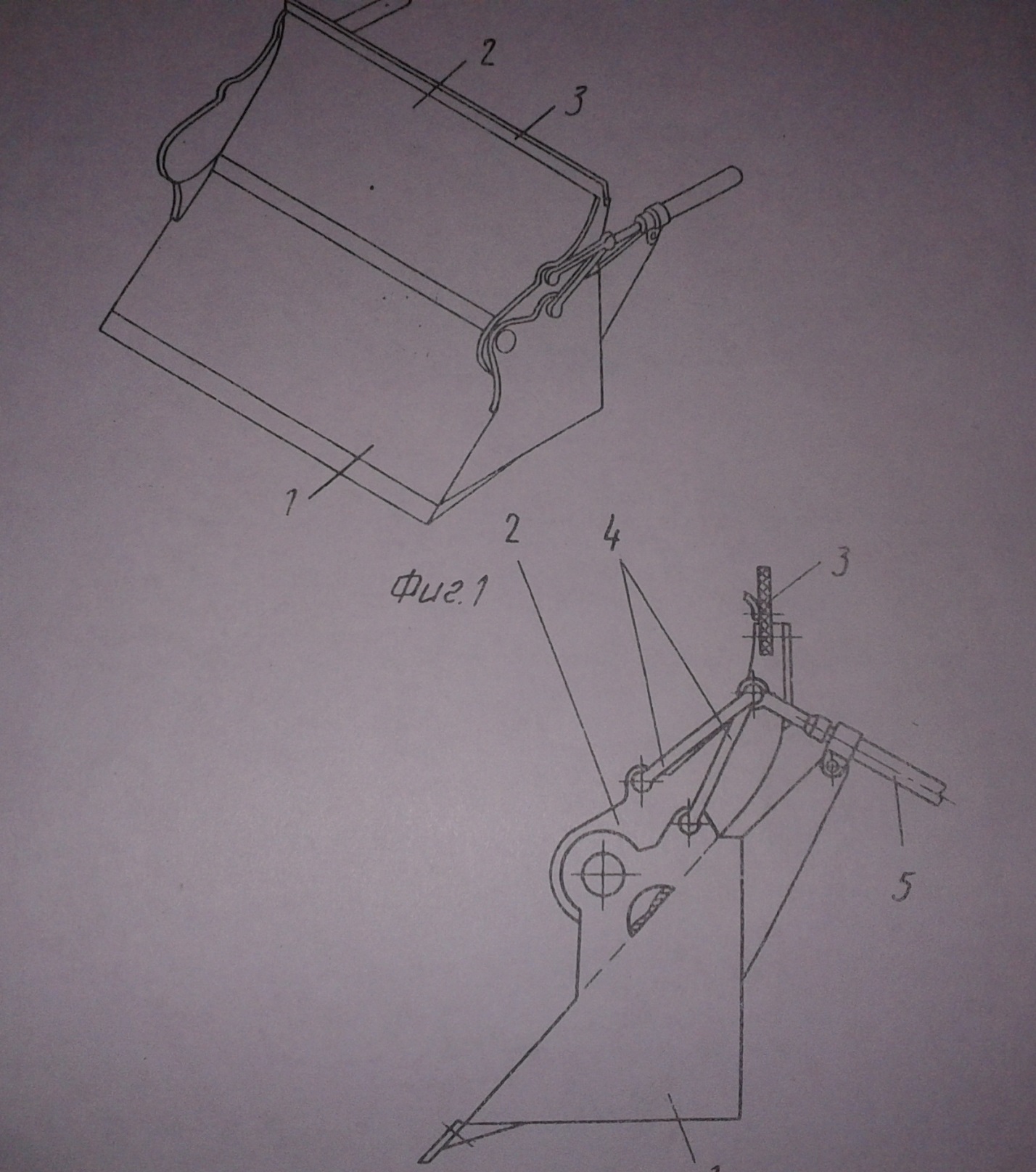

Суть модернизации заключается в увеличении рабочего объёма отвала бульдозера за счёт установки на него дополнительно складного отвала, установленного в верхней части основного отвала, который приводится в рабочее положение за счёт системы рычагов приводимых в движение гидроцилиндрами.

Так же отвал может использоваться для чистовой очистки твёрдых поверхностей (асфальт, бетон) от остатков керамзита, опила, снега за счёт усилия, создаваемого гидроцилиндром в обратном направлении и посредством рычагов дополнительный отвал устанавливается в нижнее положение. При этом его лезвие располагается ниже лезвия основного отвала. Соответственно, в данном положении обработки грунта производится дополнительным отвалом.

Модернизация расширяет функциональные возможности рабочего органа бульдозера за счёт шарнирной установки дополнительного отвала, наличия на нём лезвия, выполненного из эластичного материала, расположенного ниже лезвия основного отвала.При этом одновременно обеспечивается высокая производительность при работе с большими объёмами рыхлого грунта и возможность применения данного рабочего органа бульдозера для чистовых работ с рыхлыми материалами на твёрдых поверхностях с сохранением возможности работы с жесткими грунтами.
