3. Выбор числа, типа и мощности трансформаторов
3.1 Выбор числа и номинальной мощности трансформаторов
Количество трансформаторов на подстанции в основном зависит от категории потребителя по надёжности электроснабжения, его мощности, режима работы и характера нагрузки.
Вводных трансформаторов на ПС «Павино» установлено два (Т-1 и Т-2), к каждому отдельно подключена своя секция шин (СШ-1 и СШ-2).
К первой секции шин запитаны четыре фидера 10 кВ (Ф10-01, Ф10-02,
Ф10-03-резерв-не используется,, Ф10-04, а также трансформатор собственных нужд ТСН №1,трансформаторы тока ТТ-1 и напряжения ТН-1 и другое оборудование.
Ко второй секции шин запитаны четыре фидера 10 кВ (Ф10-05, Ф10-06, Ф10-07, Ф10-08, а также трансформатор собственных нужд ТСН №2 трансформаторы тока ТТ-1 и напряжения ТН-1 и другое оборудование.
Таблица 3.1. - Технические характеристики силовых трансформаторов
Тип |
Номинальная мощность, кВА |
Номинальное.напряжение, кВ |
Потери, кВт |
|||
ВН |
СН |
НН |
Х.Х. |
К.З. |
||
ТДТГ-10000/110 (Т-1) |
10000 |
121 |
38,5 |
11 |
45 |
97 |
ТДТГ-6300/110 (Т-2) |
6300 |
115 |
38,5 |
6,6; 11 |
13 |
52 |
Таблица 3.1(продолжение)
Тип |
Напряжение К.З., % |
Ток Х.Х., % |
Схема и группа соедин. обмоток |
Масса, т. |
Цена, руб. |
||||||
ВН-СН |
ВН-НН |
СН-НН |
|||||||||
ТДТГ-10000/110 (Т-1) |
17 (10,5) |
10,5 (17) |
6 |
4,4 |
Ун/У11/ /Д-0-11 |
43 |
5700000 |
||||
ТДТГ-6300/110 (Т-2) |
10,5 |
17 |
6 |
0,9 |
Ун/У11/ /Д-0-11 |
34,5 |
3900000 |
Примечание: в скобках указано напряжение К.З. при изменении расположения обмоток СН и НН относительно стержня магнитопровода.
3.2. Проверка трансформаторов на систематическую перегрузку
При двухтрансформаторной подстанции мощность каждого трансформатора определяется по формуле:
где: Sp – наибольшая расчетная нагрузка потребителей, кВА
Sнт – нагрузка (мощность) трансформатора, кВА
0.65…0.85 – коэффициент, учитывающий возможность работы трансформаторов на двухтрансформаторной подстанции без допустимых систематических перегрузок и максимальному КПД, соответствующему минимуму приведённых затрат.
МВА
На основании расчета можно сделать вывод, что график целиком расположен ниже линии мощности трансформаторов, а это значит, систематическая перегрузка отсутствует и проверка не нужна (рис.3.1).

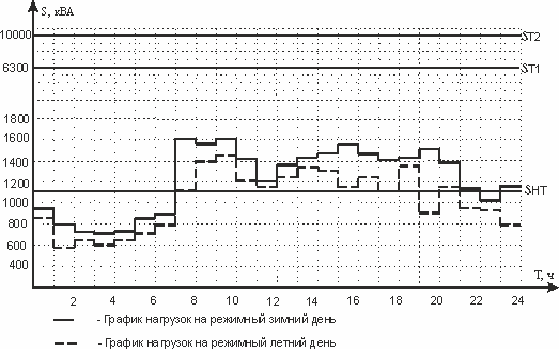

Рис.3.1. - Суточный график нагрузки ПС «Павино» 110/35/10
