Приложения

Приложение 1

П1 Исходные данные для проверочных и оптимизационных расчётов АД на ПЭВМ

П 1.1 принятые обозначения в программе расчёта АД

P=5 1. Номинальная мощность

U=5 2. Напряжение фасонное

F=5 3. Частота

p=2 4. Число пар полюсов

m=2 5. Число фаз

tb=5 6. Расчётная рабочая температура

кпд.n=5 7. Предварительное значение коэффициента полезного действия

cos/n=5 8. Предварительное значение коэффициента мощности

Dal=5 9. Внешний диаметр сердечника статора

Ll=5 10. Длина сердечника статора

Dil=5 11. Внутренний диаметр сердечника статора

Zl=2 12. Число пазов статора

PAZl=2 13. Индекс формы паза статора [1- открытый, полузакрытый, 2-полуоткрытый]

HZl=5 14. Высота паза статора

НЩ1=5 15. Высота шлица паза статора

ВШ1=5 16. Ширина шлица паза статора

TGAK1=5 17. Тангенс угла наклонной клиновой части паза статора

ВР13=5 18. Ширина или диаметр верха паза статора

ВР11=5 19. Ширина или диаметр дна паза статора

RO1=5 20. Радиус закругления дна паза в свету

WNF1=2 21. Число канавок для пакеты статора

VHF1=5 22. Глубина канавки

VBF1=5 23. Ширина канавки

VKJ=5 24. Коэффициент заполнения пакета статора

XDT1=5 25. Уменьшение ширины паза в свету

VP10=5 26. Удельные потери в стали

VPJ=5 27. Плотность стали

del=5 28. Воздушный зазор

Di2=5 29. Внутренний диаметр сердечника ротора

Z2=2 30. Число пазов ротора

bск=5 31.Скос пазов в долях зубцового деления статора

НZ2=5 32. Высота паза ротора (верхнего паза двойной клетки)

НМ2=5 33. Высота мостика паза ротора

HI2=5 34. Высота шлица паза ротора

ВШ2=5 35. Ширина шлица паза ротора

ТGАК2=5 36.Тангенс угла наклона клиновой части паза ротора (верха двойной кл.)

ВР23=5 37. Ширина или диаметр верха паза ротора (верхнего паза двойной клетки)

ВР21=5 38.Ширина или диаметр дна паза ротора (верхнего паза двойной клетки)

RO2=5 39.Радиус закругления дна паза ротора (верхнего паза двойной клетки)

НZ3=5 40. Высота нижнего паза двойной клетки

НШЗ=5 41. Высота междупазовой щели двойной клетки

ВШЗ=5 42. Ширина междупазовой щели двойной клетки

ТGАКЗ=5 43. Тангенс угла наклона клиновой части нижнего паза двойной клетки

ВРЗ1 =5 44. Ширина или диаметр верха нижнего паза двойной клетки

ВРЗЗ=5 45. Ширина или диаметр дна нижнего паза двойной клетки

RO3=5 46. Радиус закругления дна нижнего паза двойной клетки

DК=5 47. Диаметр аксиального канала

VNS1=5 48. Число слоев обмотки статора

VNQ1=5 49. Число фазных зон на пару полюсов

Y1=5 50. Средний шаг в зубцовых делениях (для опр. длины и вылета лоб. части)

UYE1=5 51. Средний электрический шаг в зубцовых делениях (для опр. обм. коэф.)

A1=2 52. Число параллельных ветвей

SР=5 53. Число эффективных проводников в пазу

АN1=5 54. Число эффективных проводников в одеом эффективном

D=5 55. Диаметр голого проводника

Нсu1=5 56. Высота прямоугольного провода

Всu1=5 57. Ширина прямоугольного провода

ХDВС1 =5 58. Двухсторонняя толщина изоляции провода

DLS1=5 59. Заданное значение длины лобовой части обмотки [0 для VLPS1=1]

VLPS1=5 60. Коэфф.для расчета длины лоб. Части [0- длина задается/ - считается]

XDS1=5VL 61. Зазор между лобовыми частями катушек

VLSL1=5 62. Прямая часть лобового вылета

XDN1=5 63. Односторонняя толщина пазовой изоляции

XDL=5 64. Толщина прокладки

DELK=5 65. Толщина клина

ХD1=5 66. Суммарная толщина изоляции от верхней кромки изолированной меди

G1=5 67. Удельная проводимость материала обмотки при расчетной рабочей темп.

VPC1=5 68. Плотность материала обмотки

G2=5 69. Удельная проводимость материала клетки ротора

GK=5 70. Сечение короткозамыкающего кольца

HK=5 71. Радиальный размер (высота) короткозамыкающего кольца

VPC2=5 72. Плотность материала клетки

VKP2=5 73. Коэффициент добавочных потерь при нагрузке

WK=5 74. Коэффициент адиабаты

WDAF=5 75. Диаметр вентилятора

PAZS=5 76. Номер паза статора

PAZR=2 77. Номер паза ротора

XM=2 78. Клин немассивный или массивный [0/1]

CD=2 79. Провод прямоугольный или круглый |0/1]

WM=2 80. Вал немагнитный или магнитный [0/1]

A=2 81. Станина немагнитная или магнитная [0/1]

PR=2 82. Печать но блокам [0-нет/1-экран/2-принтер]

IP23=2 83. Степень защиты [0-1Р44 /1 - 1Р23]

(РВ.2) (Р6.0) (Р8.3) (Р8.4) (Р10.4) (Р12.6) (12) (ПО.8) (С10.4) (.)

VBZK1=1 4. Ширина верха зубца статора

VBZG1=1 5. Ширина корня зубца статора

VBBZ1=1 6. Расчетная ширина зубца статора (круглый паз)

VBZK2=1 14. Ширина верха зубца статора

VBZG2=1 15. Ширина корня зубца ротора

VBBZ2=1 16. Расчетная ширина зубца ротора

VBZK3=1 20. Ширина верха зубца нижней части двойной клетки ротора

VBZG3=1 21. Ширина корня зубца нижней части двойной клетки ротора

VBBZ3=1 22. Расчетная ширина зубца нижней части двойной клетки ротора (кр. паза)

Qпt=1 71. Площадь паза статора

QN1=1 78. Площадь паза статора в свету

Qп2=1 83. Площадь паза ротора

Qп3=1 84. Площадь нижнего паза двойной клетки ротора

Кзп1=4 98. Коэффициент заполнения паза статора

R1=4 96. Сопротивление обмотки статора

VLS1=1 95. Длина лобовой части

VKW1=4W 104. Обмоточный коэффициент

WX1=4 118. Реактивное сопротивление рассеяния обмотки статора

WR2=4 123. Приведенное сопротивление ротора

VKB1=4 130. Коэффициент потока для статора

VKZ=4 167. Коэффициент насыщения

WEG=4 131. Индукция в воздушном зазоре

WBZK=4 151. Индукция у верха зубца статора

WBZ1=4 152. Индукция в зубце статора

WBZG1=4 153. Индукция у корня зубца статора

WBBZ1=4 154. Индукция в зубце статора ( круглый паз)

WBZK2=4 156. Индукция у верха зубца статора

WBZ2=4 157. Индукция в зубце ротора

WBZG2=4 158. Индукция у корня зубца статора

WBBZ2=4 159. Индукция в зубце ротора (круглый паз)

WBZR3=4 161. Индукция у верха нижней части двойной клетки ротора

WBZ3=4 162. Индукция в зубце нижней части двойной клетки ротора

WDZG3=4 163. Индукция у корня зубца нижней части двойной клетки ротора

WBBZ3=4 164. Индукция в зубце нижней части двойной клетки ротора(круглый паз)

WBJ11=4 174. Индукция в спинке статора

WBJF1=4 180. Индукция под канавкой в спинке статора

WBJ2=4 184. Индукция в спинке ротора

WRK=4 244. Активное сопротивление короткого замыкания

WX2=4 220. Реактивное сопротивление рассеяния ротора, независящее от тока

WX12=4 221. Реактивное сопротивление рассеяния ротора, зависящее от тока

WX3=4 222. Реактивное сопротивление рассеяния нижнего паза ротора

EO=1 223. эдс холостого хода

IO=1 233. Ток холостого хода

Ен=1 267. эдс рабочего режима

11н=1 262. Ток статора

12н=1 254. Ток ротора

К.п.д.=4 264. Коэффициент полезного действия

соsFн=4 265. Коэффициент мощности

Sh=4 269. Номинальное скольжение

WXS1=4 288.Реактивное сопротивление рассеяния статора, не зави­сящее от тока

WXS11=4 289. Реактивное сопротивление рассеяния статора, зависящее от тока

WXS2=:4 290. Реактивное сопротивление рассеяния ротора, не зави­сящее от тока

WXS12=4 291. Реактивное сопротивление рассеяния ротора, зависящее от тока

WXSK=4 292. Реактивное сопротивление короткого замыкания, независящее от тока

WXSK1=4 293. Реактивное сопротивление короткого замыкания, зави­сящее от тока

WIM2=1 297. Рабочий ток максимального момента

Кm=1 298. Кратность максимального момента

Sm=4 299. Критическое скольжение

WRM12=4 302. Сопротивление ротора при максимальном моменте

WXV2=4 328. Реактивное сопротивление ротора при пуске, независящее от тока

WXV12 329. Реактивное сопротивление ротора при пуске, зависящее от тока

WRVK=4 330. Сопротивление короткого замыкания

WIK2=1 333. Рабочий ток при пуске

WXBVK=4 334. Реактивное сопртивление короткого замыкания, не зависящее от тока

mпуск=1 335. Кратность пускового момента

Кiпуск=1 336. Кратность пускового тока

Крпуск=1 337. Кратность пусковой мощности

ХQ=1 338. Скорость наростания температуры

VKMG=4 188. Коэффициент намагничивания

PZ1=1 225. Потери в зубцах статора

Ря1=1 226. Потери в спинке статора

Рfel=1 227. Потери в стали

Рмех=1 230. Механические потери

Рсu2=1 259. Потери в обмотке ротора

Рсu1=1 263. Потери в обмотке статора

WXBK=4 256. Реактивное сопротивление короткого замыкания

WA=1 268. Линейная нагрузка

WJB=1 273. Плотность тока в стержне

WJR=1 274. Плотность тока в кольце

С I г"

WRV2=4 327. Активное сопротивление ротора при пуск

П 1.2 ИСХОДНЫЕ ДАННЫЕ ДЛЯ РАСЧЁТА

*ИД* Исходные данные АМУ 200L 12 сталь2212к

P=

7.5000

HI2=

1.0000

VYEL=

6.0000

M=

3.

ВР21=

2.3000

D=

1.5000

Dа1=

1.

ВШЗ=

.0000

DLS1=

.0000

РАZ1

1.

R03=

.0000

XDN1=

.3700

ТGАК1=

.2680

VI=

6.0000

G1=

40.5000

WNF1=

8.

AN1=

2.0000

НК=

35.000

XDT1=

.2000

XDBC1 =

.0900

WDAF=

294.0000

Di2=

70.0000

VLSL1=

10.0000

CO=

1.

НМ2=

.0000

XD1=

2.9000

IР23=

0.

ВР23=

5.1000

GК=

630.0000

Р=

6.

НШЗ=

.0000

WK=

200.0000

соs.п=

.9000

ВРЗЗ=

.0000

ХМ=

0.

Z1=

72.

WNQ1=

6.0000

РR=

0.

ВШ1=

3.2000

SР=

16.0000

GК=

630.0000

R01=

1.0000

Всul=

.0000

WK=

200.0000

VKJ=

.9700

ХDS1=

.0000

ХМ=

0.

dе1=

,4000

DELK=

1.4000

РR=

0.

НZ2=

34,0000

G2=

20.5000

f=

50.000

ТGАК2=

.0000

VKPW=

.0050

кпд.п=

.8700

НZ3=

.0000

РАZР=

3.

Dil=

210.0000

ВР31=

.0000

А=

0.

НШ1=

1.000

WNS1=

2.0000

O=

220.0000

ВР11 =

7.000

А1=

1.

Tb=

115.0000

VBF1=

20.000

Нсul=

.0000

L1=

185.0000

YPJ=

7.8000

VLPS1=

1.0000

НZ1=

26.0000

bсk=

.0000

ХDL1=

.50000

ЕР13=

5.2000

ВШ2=

1.5000

VРС1=

8.9000

VHF1=

3.5000

R02=

1.1500

VPC2=

2.7000

VP10=

2.2000

TGAK3=

.0000

PAZS=

1.

Z2=

68.

DК=

.0000

WM=

1.



П 1.3 Результаты расчёта на ПВЭМ

Результаты расчёта АМУ 200 L 12

VВZК1=

4.07

WВВZ2=

.000-

WRM2=

.0000

VBZG2=

4.33

WВВZ3=

.0000

WIK2=

61.35

VBBZ3=

.00

WRK=

1.4494

Крпуск=

6.27

QпЗ=

.00

ЕD=

201.64

Ря1=

68.52

VKW1=

.9659

12н=

13.00

Рсu1=

939.76

VКZ=

.2319

WXS1=

1.0881

WJR2=

.67

WBZG1=

1.7994

WXSK=

2.7358

WВZК2=

4.25

WBZG2=

1.6431

Sm=

.1649

VBZG3=

.00

WBZG3=

.0000

WRMK=

1.8035

Qп2=

122.51

VBJ2=

.3576

Кiпуск=

3.80

УLS1=

147.90

WX3=

.0000

Рz1=

236.41

VКВ1=

1.0585

IIн=

18.73

Рсu2=

281.88

WBZ1=

1.7713

Sн=

.0360

WJВ=

1.88

WBZ2=

1.6584

WXS12=

.7498

VВВZ1=

.00

WBZ3=

.0000

Km=

1.89

VBZКЗ=

.00

WBJF1=

1.0454

WXV12=

.7302

QN1=

110.49

WX12

.0000

Кмпуск=

1.32

R1=

/8931

Ен=

186.09

VКМВ=

1.2516

WR2=

.4721

cosFн=

.7350

Рмех=

13.34

VВВZ1=

1.7441

WХS2=

1.2992

WA=

327.03

VBZK2=

1.6739

WIM2=

38.16

VBZG1=

3.94

VBZK3=

.0000

WXV2=

1.0193

VBBZ2=

.00

WBJ11

.8553

WXBVK=

3.0997

Оп=

159.77

WХ2=

2.0490

ХQ=

2.03

Коп1=

.7322

IO=

10.51

Рfе1=

304.93

VХ1=

1.7356

К.п.д=

.8255

VXBK=

4.3364

WBG=

.7115

WXSI1=

.6476

WRV2=

.7725

WBBZ1=

.0000

WXSK1-

1.6006

Приложение 2

Варианты задания

№№

пп

Р2

кВт

Uн

В

f1

Гц

Степень защиты

Прототип

1

2

3

4

5

6

7

1

7,5

2

220/380

50

1Р44

АИРУ112М2

2

4,0

4

220/380

50

1Р44

АМУ112М4

3

5,5

4

220/380

50

1Р44

АМУ132М4

4

4,0

6

220/380

50

1Р44

АМУ132М6

5

11,0

2

220/380

50

1Р44

АМУ160М2

6

11,0

4

220/380

50

1Р44

АМУ160М4

7

7,5

8

220/380

50

1Р44

АМУ160L8

8

15

6

220/380

50

1Р44

АМУ180L8

9

45

6

380/660

50

1Р44

АИР250S6

10

55

4

380/660

50

1Р44

АИУМ225М4

11

22

8

380/660

50

1Р44

АИР250S8

12

90

4

220/380

50

1Р44

АИР250M4

13

30

8

220/380

50

1Р44

АИР225M8

14

75

2

220/380

50

1Р44

АИР250S2

15

55

4

220/380

50

1Р44

АИР225M4

16

37

6

220/380

50

1Р44

АИР225M6

17

18,5

8

220/380

50

1Р44

АИР225L8

18

55

2

380/660

50

1Р44

АИР225M2

19

45

4

380/660

50

1Р44

АИР200L4

20

30

6

220/380

50

1Р44

АИР200L6200M8

21

18,5

8

380/660

50

1Р44

АИР200L2

22

45

2

220/380

50

1Р44

АИР200M4

23

37

4

380/660

50

1Р44

АИР200M6

24

22

6

220/380

50

1Р44

АИР180M8

25

15

8

380/660

50

1Р44

АИР180M4

26

22

2

220/380

50

1Р44

АИР180M6

27

30,0

4

380/660

50

1Р44

АИР180S4

28

18,5

6

220/380

50

1Р44

АИР180M2

29

22,0

4

380/660

50

1Р44

АИР160S8

30

30,0

2

220/380

50

1Р44

АИР180M2

31

7,5

8

380/660

50

1Р44

АИР160S8

32

22,0

2

220/380

50

1Р44

АИР180S2

33

15,0

6

380/660

50

1Р44

АИР160M6

34

11,0

8

220/380

50

1Р44

АИР160M8

35

18,5

2

220/380

50

1Р44

АИР160M2

36

15,0

4

380/660

50

1Р44

АИР160S4

37

90,

2

220/380

50

1Р23

АИРH225M2

38

90,0

4

380/660

50

1Р23

АИРK250S4

39

45,0

6

220/380

50

1Р23

АИРH225M6

40

45,0

8

220/380

50

1Р23

АИРH250S8

41

75,0

6

380/660

50

1Р23

АИРK250M6

42

75,0

4

220/380

50

1Р23

АИРH225M4

43

55,0

2

380/660

50

1Р23

АИРK200M2

44

25,0

2

220/380

50

1Р23

АИРK200L2

45

37,0

8

380/660

50

1Р23

АИРK225M8

46

11,0

4

220/380

50

1Р23

АИР250M4

47

55,0

8

380/660

50

1Р23

АИР250M8

48

11,0

6

380/660

50

1Р23

АИР160S6

Приложение 3

Провода круглые обмоточные

Диаметр го­лой

проводки, мм

Поперечное сечение голой проволоки, мм*

Диаметр провода в изоляции, мм

ПЭТВ

ПСДКТ

ПСДК

1

2

3

4

5

0,1

0,0076

0,13

0,11

0,0095

0,14

0,12

0,0113

0,15

0,13

0,0133

0,16

0,14

0,0154

0,17

0,15

0,0176

0,19

0,16

0.0201

0,20

0,17

0,0227

0,21

0,18

0,0254

0,22

0,19

0,0283

0,23

0,20

0,0314

0,24

0,21

0,0345

0,25

0,23

0,0415

0,28

0,25

0,0491

0,30

0,27

0,0573

0,32

0,29

0,0660

0,34

0,31

0,0755

0,36

0,45

0,54

0,33

0,0855

0,38

0,47

0,55

0,35

0,0962

0,41

0,49

0,57

0,38

0,1133

0,44

0,52

0,61 0,64

0,41

0,1320

0,47

0,55

0,44

0,1520

0,50

0,58

0.67

0,47

0,1734

0,53

0,61

0,70

0,49

0,1885

0,55

0,63

0,72

0,51

0,2040

0,58

0,67

0,76

0,53

0,220

0,60

0,69

0,79

0,55

0,2370

0,62

0,71

0,80

0,57

0,2550

0,64

0,73

0,82

0,59

0,2730

0,66

0,75

0,84

0,62

0,3020

0,69

0,78

0,87

0,64

0,3210

0,72

0,80

0,89

0,67

0,3520

0,75

0,83

0,92

0,69

0,3740

0.77

0,85

0,94

1

2

3

4

5

0,72

0,4070

0,80

0,87

0,97

0,74

0,4300

0,83

0,90

0,99

0,77

0,4650

0,86

0,93

1,02

0,80

0,5020

0,89

0,96

1,05

0,83

0,5410

0,92

0,99

1,08

0,86

0,5810

0,95

1,02

1,11

0,90

0,6360

0,99

1,06

1,15

0,93

0,6790

1,02

1,09

1,18

0,96

0,7240

1,05

1,12

1,21

1,00

0,7850

1,11

1,18

1,27

1,04

0,8500

1,15

1,22

1,31

1,08

0,9160

1.19

1,26

1,35

1,12

0,9850

1,23

1,30

1,39

1.16

1,0570

1,27

1,34

1,43

1,20

1,1310

1.31

1,38

1,47

1,25

1,2270

1,36

1,43

1,52

1,30

1.3270

1,41

1,48

1,57

1,35

1.4300

1,46

1,53

1,62

1,40

1,5400

1,51

1,58

1,67

1,45

1,6500

1,56

1,63

1,72

1,50

1,7670

1,61

1,68

1,77

1,56

1,9100

1,67

1,74

1,83

1,6?

2,0600

1,73

1,89

1,74

2,3800

1,85

2,01

1,81

2,5700

1.93

2,08

1,88

2,7800

2,00

2,15

1,95

2,9900

2,07

2,22

2,02

3,2000

2,14

2,29

2,10

3,4500

2,23

2,37

2,26

4,0100

2,39

2,59

2,44

4,6800

2,57

2,77

2,63

5,4300

2,96

2,83

6,2900

3,16

3,05

7,3000

3,38

3,28

8,4500

3,61

3,53

9,7900

3,86

3,80

11,340

4,13

4,10

13,200

4,43

4,50

15,900

4,83

4,90

18,100

5,13

5,20

21,240

5,53

Приложение 4

Номинальные размеры (мм) и расчётные сечения (мм2) медных обмоточных прямоугольных проводов марок ПСДК и ПСДКТ

1,01

1,08

1,16

1,25

1,35

1,45

1,56

1,68

2,10

4 1,89

2.06

2,23

2,42

2,63

2,84

3,07

3,32

2^6

2,05

2,23

2,41

2,62

2,84

3,07

3,32

3,59

2,44

2,23

2,43

2,62

2,83

3,08

3,33

3,60

3,89

2,63

2,42

2,63

2,84

3,08

3,34

3,60

3,80

4,21

2,83

2,62

2,85

3,07

3,38

4,61

3,89

4,20

4,54

3,05

2,84

3,08

3,33

3,60

3,91

4,21

4,55

4,91

3,28

3,07

3,33

3,60

3,89

4,22

4,55

4,91

5,30

3,53

3,32

3,60

3,89

4,20

4,50

4,91

5,30

5,72

3,80

3,59

3,89

4,20

4,54

4,92

5,30

5,72

6,17

4,10

3,89

4,22

4,55

4,92

5,33

5,74

6,19

6,68

4,40

4,19

4,55

4,89

5,29

5,73

6,17

6,65

7,18

4,90

4,49

4,87

5,24

5,67

6,14

6,61

7,12

7,79

5,10

4,89

5,30

5,17

6,17

6,68

7,19

7,75

8,36

5,50

5,29

5,73

6,17

6,67

7,22

7,77

8,37

9,03

5,90

5,69

6,16

6,63

7,17

7,76

8,35

8,99

9,70

6,40

6,19

6,70

7,21

7.79

8,43

9,07

9,77

10,6

6,90

6,69

7,24

7,79

8,43

9,11

9,79

10,6

11,4

7,40

7,19

7,78

8,37

9,04

9,78

10,5

11.3

12,6

8,00

7,79

8,43

9,07

9,79

10,6

11,4

12,3

13,3

8,60

8,39

9,07

9,17

10,6

11,4

12,3

13,2

14,2

9,30

9,1

9,8

10,6

11,4

12,4

13,3

14,3

15,4

10,0

9,8

10,6

11,4

12,3

13,3

14,3

15,4

16,6

1,81

1,96

2,10

2,26

2,44

2,63

2,83

3,05

2,10

3,59

3,92

4,22

-

-

-

2,26

3,83

4,22

4,35

4,63

-

-

-

-

2,44

4,21

4,55

4,64

5,10

5,37

-

-

-

2,63

4,55

4,92

5,04

5,48

5,94

6,44

-

-

2,83

4,91

5,39

5,46

<; о->

6,43

6,92

7,53

.

3,05

5,31

5,74

5,93

6,41

6,96

7,54

8,15

8,72

3,28

5,73

6.19

6,41

6,93

7,52

8,15

8,80

9,52

3,53

6,18

6,67

6,93

7,50

8,13

8,80

9,51

10,3

3,80

6,67

7,20

7,50

8,11

8,79

9,51

10,3

11,1

4,10

7,21

7,79

8,13

8,79

9,52

10,3

11,1

12,0

4,40

7,75

8,37

8,76

9,46

10,2

11,1

12,0

12,9

4,70

8,30

8,96

9,39

10,1

11,6

11,9

12,8

13,8

5,10

9,02

9,74

10,2

11,0

11,9

12,9

14,8

15,1

5,50

9,75

10,5

11,1

11,9

12,9

14,0

15,1

16,3

5,90

10,5

11,3

11,9

12,8

13,9

15,0

16,2

17,5

6,40

11,4

12,3

12,9

14,0

15,1

16„3

17,6

19,0

6,90

12,3

13,3

14,0

15,1

16,3

17,7

19,0

20,6

7,40

13,3

14,2

15,0

16,2

17,6

19,0

20,4

22,1

8,00

14,4

15,4

16,3

17,6

19,0

20,5

22,1

23,9

8,60

15,5

16,6

17,6

18,9

20,5

22,1

23,8

25,7

9,30

16,6

17,9

19,0

20,5

22,3

24,0

25,8

27,9

10,0

17,9

19,3

20,5

22,1

23,9

25,8

27,8

30,0

3,28

3,53

3,80

4,10

4,40

4,70

5,10

5,50

2,10

-

-

-

-

.

.

-

2,26

-

-

-

-

-

-

-

2,44

-

-

-

-

-

-

-

2,63

-

-

-

-

-

-

-

-

2,83

-

-

-

-

-

-

-

-

3,05

-

-

-

-

-

-

-

3,28

10,3

-

-

-

-

-

-

-

3,53

11,1

12,0

-

-

-

-

-

-

3,80

12,0

12,9

13,9

-

-

-

-

-

4,10

13,0

14,0

15,1

15,9

-

-

-

-

4,40

13,9

15,0

16,2

17,1

18,5

-

-

-

4,70

14,9

16,1

17,4

18,4

19,3

20,8

-

-

5,10

16,2

17,5

18,9

20,0

21.5

22,6

25,1

-

5,50

17,5

18,9

20,4

21,7

23,3

25,0

27,2

-

5,90

18,9

20,3

21,9

23,3

25.1

26,8

29,2

--

6,40

20,5

22,1

23,8

25,8

25,3

27,3

31,7

34,3

6,90

22,5

23,9

25,7

27.4

29,5

31,5

34,3

37,1

7,40

23,6

25,6

27,6

29,4

31,7

33,9

36,8

39,8

8,00

25,7

27,7

29,9

31,9

34,3

36,7

39,9

43,1

8,60

27,7

29,9

32,2

34,4

36,9

39,3

43,0

46,4

9,30

30,0

32,3

34,8

37,2

40,0

42,9

46,5

50,3

10,0

32,3

34,8

37,5

40,1

43,1

46,0

50,1

54,1

Примечания;

  1. Расчетные площади поперечных сечений даны с учетом закругления углов.

  2. Максимальная толщина изоляции (на две стороны) обмоточного провода

δuпр при размерах

а = 0,83-1,95 мм

а = 2,10-3,80 мм

а = 4,10-5,50 мм

δuпр = 0,27 мм

δuпр =0,33 мм

δuпр = 0,40 мм

Приложение 5

Нагревостойкость электроизоляционных материалов

(ГОСТ 8865-70)

Класс нагревостойкости

Температура характеризующая данный класс

Краткая характеристика основных групп электроизоляционных материалов, соответствующих данному классу нагревостойкости

А

105

Волокнистые материалы из целлюлозы, хлопка или натурального, искусственного и синтетического шелка, пропитанные жидким электроизоляционным материалом

Е

120

Синтетические органические материалы (пленки, волокна, смолы, компаунды)

В

130

Материалы на основе слюды (в том числе на органических подложках), асбеста и стекловолокна, применяемые с органическими связующими и пропитывающими составами

155

Материалы на основе слюды, асбеста и стекловолокна, применяемые в сочетании с синтетическими связующими и пропитывающими составами, соответствующими данному классу нагревостойкости

Н

180

Материалы на основе слюды, асбеста и стекловолокна, применяемые в сочетании с кремний-органическими связующими и пропитывающими составами, кремнийорганические эластомеры

С

свыше 180

Слюда, керамические материалы, стекло кварц или их комбинации, применяемые без связующих или с неорганическими или элементоорганическими составами

Приложение 6

Предельно допустимые превышения температур для частей электрических машин при температуре окружающей среды 40 С

Части электрических машин

Класс нагревостойкости

А | Е | В | F | H

Способ измерения

I

П

I

II

I

II

I

П

I

П

1

2

3

4

5

6

7

8

9

10

11

1 Обмотки переменно­го тока; якорные об­мотки, соединенные с коллектором; обмотки побуждения (ммого- слоин.) машин нос па­янного и переменного тока

50

60

65

65

80

75

70

80

85

100

105

125

2. Однородные обмот­ки возбуждения с ого­ленными поверхностя­ми, стержн обмотки роторов асинхронных машин

65

80

90

90

110

110

135

135

3. Обмотки возбужде­ния малого сопротив­ления, имеющие не­сколько слоев и ком­пенсационные обмотки

60

60

75

75

80

80

100

100

125

125

4. Сердечники и другие части, соприкасающие­ся с обмотками

60

75

80

100

125

5. Сердечники и другие стальные части не со­прикасающиеся с об­мотками

Превышение температуры этих частей не должно достигать значений, которые создавали бы опас­ность повреждения изоляционных и других смежных материалов.

I - методом термометра

II - методом сопротивления

Приложение 7

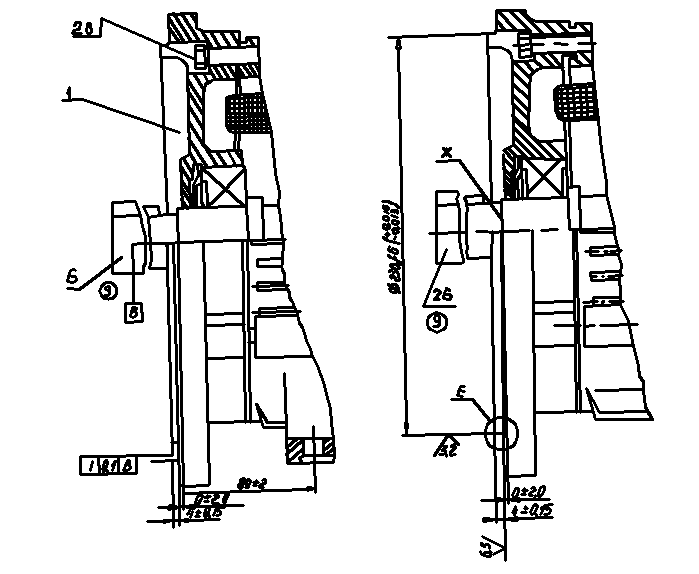

Двигатель асинхронный 3-х фазный АМУ 132

Сборочный чертёж

Приложение 7

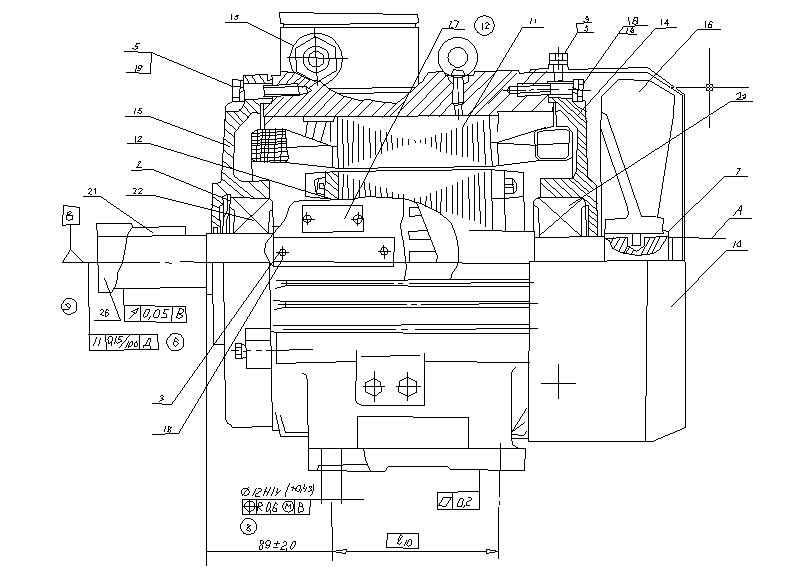

Двигатель асинхронный 3-х фазный АМУ 132

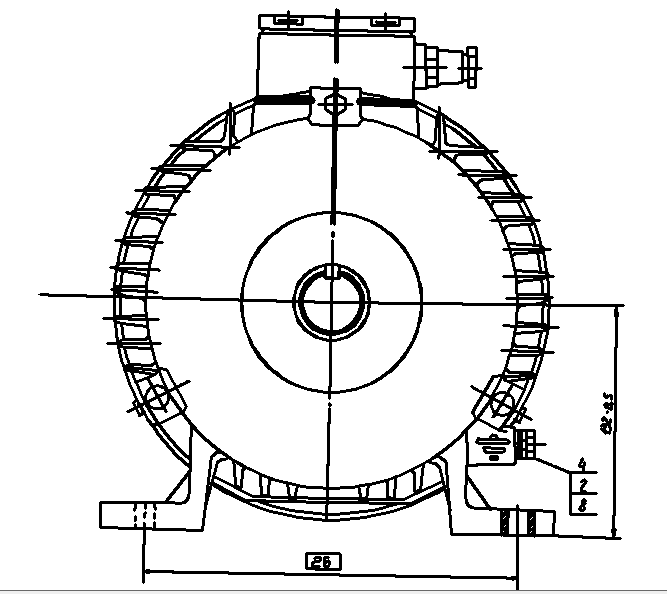

Сборочный чертёж

Приложение 7

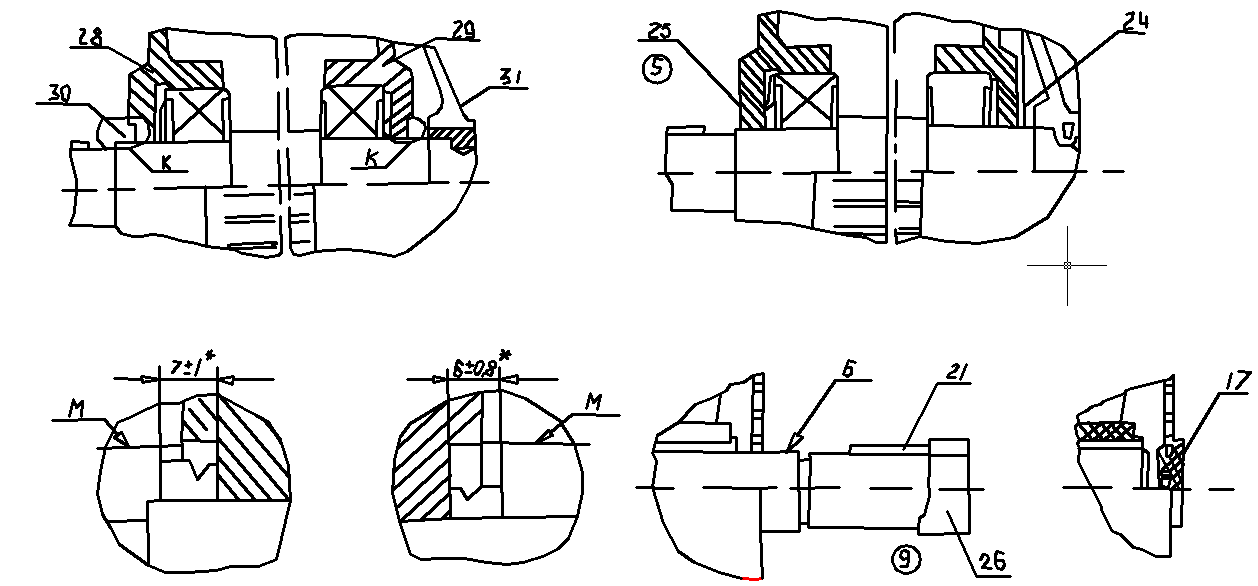

Подшипниковые щиты АД АМУ 132

Приложение 7 Элементы конструкции АД АМУ 132

Двигатель асинхронный трёхфазный АМУ 132

№п/п

Наименование

Кол

Примеч.

1

Пластина

1

2

Кольцо пружинное

1

3

Шайба

3

4

Болт МБ-Бq х 16.5.8.019

1

5

Винт ВМБ -6q х 12.4.8.019 Гост 17473-80

3

6

Шайба 10.65Г. 05 ГОСТ 6402 - 70

6

7

Шайба 6.65Г. 05 ГОСТ 6402 - 70

8

Шайба 6. х1,5.32.079 ГОСТ 11371 - 78

2

9

Заклепка 3 х 8.01.10кп 016 ГОСТ 10299 -80

10

Кожух

• 11

Статор

12

Ротор

13

Коробка выводов

14

Щит подшипниковый

15

Щит подшипниковый

16

Вентилятор

17

Заглушка

18

Табличка

19

БодгМ10-6q х 35.5.8.019

1 20

Болт М10-6q х 50.5.8.019

I 21

Шпонка

! 22

Подшипник 76-180508С9Ш2У

23

Подшипник 76-180307КУС9Ш2У

24

Кольцо - сальник

25

Кольцо - сальник

26

Чехол

27

Табличка

1

! 28

Щит подшипниковый

29

Щит подшипниковый

30

Уплотнение подшипникового узла

31

Уплотнение подшипникового узла

ЛИТЕРАТУРА

1. К о п ы л о в И.П. Проектирование электрических машин. М Энергоавтомиздат.1980

2. Сергеев П. С. и др. Проектирование электрических машин. М.: Энергия, 1969

3.Зимин В. И. Расчет асинхронных двигатетей Л ВВМИОЛУ им.Ф.Э.Джержинского. 1969)

4. Голь д б е р г О. Д. Г у р и н Я.С., Свириденко И.С. изд "Высшая школа"

ОГЛАВЛЕНИЕ

  1. Введение.....................................................................................................3

  2. Задание на проектирование.....................................................................4

  3. Электромагнитный расчет.......................................................................6

    1. Определение допустимых электромагнитных нагру­зок и выбор главных размеров двигателя..................................................................6

    2. Рас чет статора........................................................................................13

  1. Выбор обмотки статора..........................................................................13

  1. Расчет обмоточных данных фазы статора............................................15

  2. Расчет зубцовой зоны сердечника статора...........................................21

  3. Выполнение схемы обмотки..................................................................30

  4. Укладка обмотки в пазы статора...........................................................39

    1. Расчет ротора...........................................................................................43

      1. Выбор сердечника, формы и числа пазов ротора................................43

      2. Расчет короткозамкнутой обмотки ротора...........................................46

      3. Расчет зубцовой работы ротора.............................................................51

    2. Расчет магнитной цепи рои холстом ходе............................................54

    3. Расчет параметров и характеристик двигателя при малых скольжениях...........................................................................................63

      1. Параметры схемы замещения................................................................63

      2. Расчет параметров статора.....................................................................64

      3. Расчет параметров ротора......................................................................68

      4. Расчет параметров ветви намагничивания...........................................70

      5. Расчет потерь и КПД двигателя............................................................70

      6. Расчет тока холостого хода....................................................................72

      7. Расчет рабочих характеристик двигателя.............................................73

    4. Расчет параметров и характеристик двигателя при больших скольжениях...........................................................................................76

      1. Особенности физических процессов при больших скольжениях.....76

      2. Расчет параметров схемы замещения при больших скольжениях...77

      3. Расчет характеристик двигателя при больших скольжениях и при пуске.......................................................................................................79

        1. Тепловой расчет...............................................................................................81

        2. Разработка конструкции корабельного асинхронного двигателя...............86

5.1 Определение главных размеров................................................................86

5.2 Асинхронный двигатель с двухслойным ротором..................................87

6. Формуляр и пример расчета..............................................................................90

7. Эксплуатация и ремонт трехфазных асинхронных двигателей...................111

7.1 Приближенный расчет обмоточных данных двигателя........................111
