7.8. Измерение активного сопротивления обмоток

Измерение сопротивления фаз обмотки статора проводят на постоянном токе, т.е. измеряют их активные сопротивления, зависящие от материала, площади поперечного сечения и длины проводников. Для измерений применяют измерительные приборы - омметры или используют метод амперметра и вольтметра.

Измерительный мост - это набор калиброванных сопротивлений с источником питания и стрелочным гальванометром. Измерение с помощью моста производится путём подбора величины калиброванных сопротивлений, равных измеряемому. Омметры сразу показывают величину измеряемого сопротивления. При измерении малых сопротивлений используют специальные омметры или метод вольтметра-амперметра, при котором через измеряемую обмотку пропускают постоянный ток и измеряют падение напряжения в обмотке. Сопротивление обмотки расчитывают по формуле

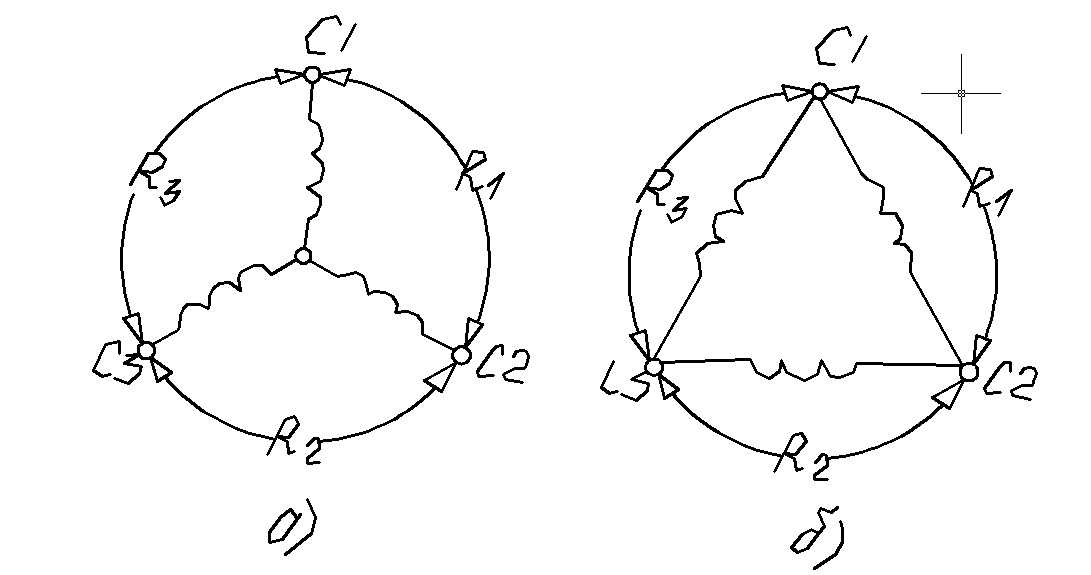

Если обмотка статора имеет шесть выводов, сопротивление каждой фазы можно получить непосредственным измерением сопротивления между началом и концом фазы. Если обмотка соединена в звезду и имеет три вывода, измеряют три сопротивления R₁, R₂ и R₃ (рис. 40,а).

Сопротивление фаз рассчитываются по соотношениям

Если замеренные сопротивления равны между собой, т.е. R₁= R₂= R₃= R, то

r₁= r₂= r₃=1/2 R.

При соединениях фаз в треугольник (см. рис. 40, б)

При равенстве сопротивлений R₁= R₂= R₃= R

r₁= r₂= r₃=3/2 R.

Обычно изменение сопротивлений фаз происходят на "холодной" машине. Полученные в результате измерений сопротивления приводят к расчётной рабочей температуре обмотки, которая определяется классом нагревостойкости изоляции. Согласно ГОСТ для классов нагревостойкости А, Е и В расчётная температура принимается равной 75°С. Зависимость сопротивления от температуры выражается формулой

где r₀ - сопротивление, измеренное на "холодной" машине;

r_t - сопротивление, приведённое к расчётной температуре;

α - температурный коэффициент сопротивления, для меди и аллюминия

α = 0,004 1/рад;

∆t - разность температур.

7.9. Маркировка выводов ад и её проверка

Порядок маркировки выводов всех электрических машин устанавливает ГОСТ 183-66 (табл. 16)

Таблица 16

Вывод обмоток трёхфазных и однофазных асинхронных двигателей

Наименование и схема исполнения обмоток	Число выводов	Название выводов	Обозначение выводов
			Начало	Конец
Обмотка статора
открытая схема	6	Первая фаза	С1	С4
		Вторая -"-	С2	С5
		Третья -"-	С3	С6
исполнение звездой	3 или 4	Первая фаза	С1
		Вторая -"-	С2
		Третья -"-	С3
		Нулевая точка	0
исполнение треугольником	3	Первый зажим	С1
		Второй -"-	С2
		Третий -"-	С3
обмотка фазного ротора
контактными (силами)	3 или 4	Первая фаза	Р1
		Вторая -"-	Р2
		Третья -"-	Р3
		Нулевая точка	0
обмотки статора однофазных двигателей
очая	2		С1	С2
новая	2		П1	П2

Выводы обмоток многоскоростных трёхфазных АД обозначают теми же буквами, что и выводы обмоток односкоростных двигателей, но дополнительно указывают цифры, соответствующие числу полюсов. Например, для 4-скоростного двигателя выводы обозначаются следующим образом: для 2р=4 - 4С₁, 4С₂, 4С₃; 2р=6 - 6С₁, 6С₂, 6С₃; для 2р=8 - 8С₁, 8С₂, 8С₃; 2р=12 - 12С₁, 12С₂, 12С₃.

Контактные кольца фазных роторов обозначаются теми же буквами, что и присоединённые к ним выводы обмотки ротора. Следует иметь в виду, что, если обозначение колец отсутствует, то кольцо Р1 располагается от него в порядке, указанном в табл. 16.

В машинах малой мощности иногда допускается обозначение выводов разноцветными проводами. При соединении обмотки в звезду начало первой фазы обозначается желтым цветом, второй - зеленым, третий - красным, нулевая точка - чёрным цветом. Если выводятся и концы фаз, то они обозначаются тем же цветом, что и начала с добавлением чёрного цвета. Точно так же при соединении обмотки в треугольник первый зажим обозначается жёлтым цветом, второй - зелёным, третий - красным.

В однофазных АД при четырёх выводах начало рабочей обмотки обозначается красным цветом, начало пусковой обмотки - синим. Концы обмоток обозначаются теми же цветами, что и начала, но с добавлением чёрного цвета. При трёх выводах начала обмоток обозначаются так же, как и при четырёх выводах, а общая точность - чёрным цветом.

Правильность маркировки выводных концов фаз обмотки статора трёхфазных АД устанавливается следующим образом: при соединении вывода С₁ с фазой А сети, вывода С₂ с фазой В и вывода С₃ с фазой С направления вращения АД должно быть правым, т.е. ротор должен вращаться по часовой стрелке, если смотреть со стороны выступающего конца вала. Это правило не распространяется на реверсивные двигатели, на

двигатели, имеющие два выступающих конца вала, и на двигатели, специально предназначенные для левого вращения.
