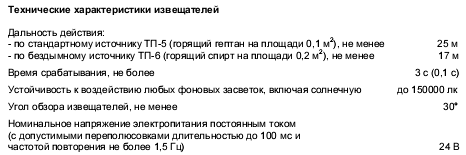

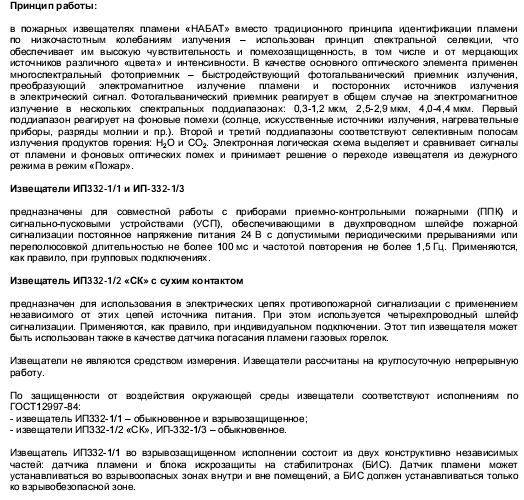

18. Назначение, устройство,физические основы работы, техническая характеристика пожарного извещателя пламени «Набат»

19.Ручные пожарные извещатели. Требования к размещению ручных пи.

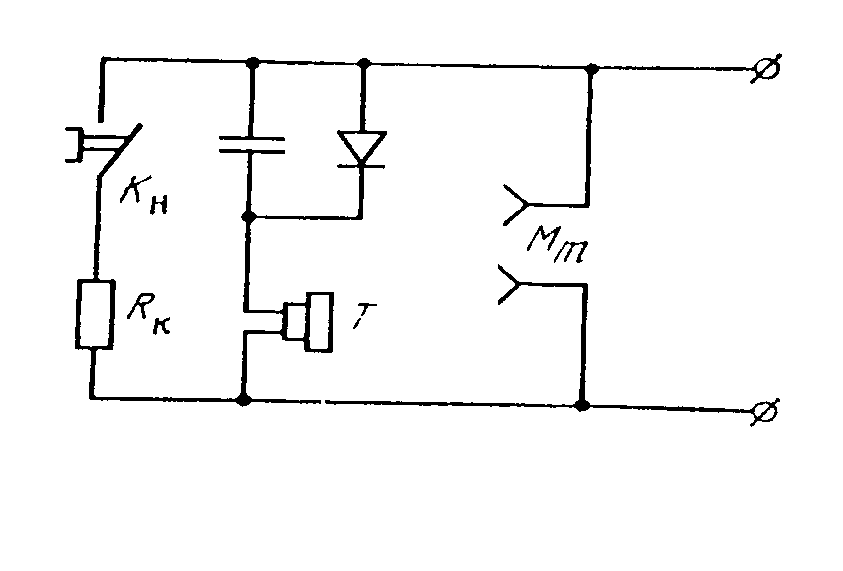

П редназначен для подачи сигнала тревоги ручным способом на средства пожарной сигнализации. ИПР может совместно работать с техническими средствами пожарной и охранно-пожарной сигнализации ППС-1, ППС-3. ППК-2, Топаз и др. и способен осуществлять прием и отображение обратного сигнала (квитирование) от них. Схема индикации извещателя ИПР функционирует при его работе с модернизированными пультами ППК-2, ППС-3 и может работать с другими станциями, обеспечивающими квитирование обратного сигнала. С остальными типами средств пожарной сигнализации задействован только магнитоуправляемый контакт, имеющий магнитную связь с ручкой извещателя. Извещатель состоит из корпуса коробчатой формы, внутри которого расположена плата с электрической схемой. На боковой стороне корпуса, на оси закреплена ручка с постоянными магнитами. Извещатель ИПР рекомендуется устанавливать в конце шлейфа сигнализации, чтобы с его помощью проверять исправность шлейфа сигнализации и блока приема и регистрации сигнала на приемно-контрольном приборе. В дежурном режиме ручка извещателя находится в вертикальном положении, магнит воздействует на магнитоуправляемый контакт и удерживает его в замкнутом состоянии. При повороте ручки извещателя в горизонтальное положение (на себя) магнит выходит из зоны взаимодействия и размыкает магнитоуправляемый контакт, включая на приемном приборе соответствующие световой и звуковой сигналы. Для приведения извещателя в исходное состояние (дежурный режим) необходимо ручку установить в вертикальное положение.

Техническая характеристика

Диапазон рабочих температур, °С……-50¸+50

Допустимая относительная влажность окружающей среды

при +35 °С. % 95

Электропитание от технических средств пожарной сигнализации

Потребляемый ток, мА:

в дежурном режиме О,5

в режиме передачи сигнала 18

Исполнение ИПР пылеводозащищенное

Габаритные размеры, мм 160х50х120

Масса, кг О,5

Диапазон коммутируемых токов, мА О,05¸25

20.Обеспечение взрывобезопасности при применении пожарных извещателей в помещениях со взрывоопасной средой.

Монтаж установок пожарной и охранно-пожарной сигнализации во взрывоопасных зонах должен производиться только по проектам, выполненным специализированными проектными организациями и утвержденными в установленном порядке. Отступления от них согласовываются с разработчиком проекта.

Пожарные извещатели и технические средства установок СПС применяемые во взрывоопасных зонах, должны в зависимости от классов взрывоопасных зон иметь исполнение, отвечающее требованиям главы 7.3 ПУЭ-86, так во взрывоопасных помещениях в зависимости от категории и группы взрывоопасной смеси могут использоваться тепловые пожарные извещатели ДПС-038, ДПС-1АГ, ТРВ-2, ИП 103-1, ММЕх4 (степень защиты оболочки IР54, маркировка по взрывозащите - 2ЕхdIIAT3). Серийно выпускаемые извещатели не имеющие собственного источника тока, а также не обладающие индуктивносью или емкостью (например извещатели типа ИП 104-1, ИП 105-2/1, АС-03 и аналогичные) допускается устанавливать во взрывоопасных зонах при условии включения их в искробезопасные цепи (шлейфы) приемно-контрольных приборов, имеющих соответствующую маркировку по взрывозащите.

Пожарные извещатели применяемые для обнаружения загораний в местах проходов кабелей и других горючих материалов, проложенных между перекрытием и подвесным потолком, должны устанавливаться на перекрытии или кронштейнах за подвесным потолком и должны быть включены в отдельный шлейф сигнализации.

Извещатели ИП 105-2/1, ИП 105 - 3/1, ИП 105-3/2 (АС-03) применяются в помещениях и на элементах конструкции не имеющих собственного магнитного поля.

Тепловые извещатели дифференциального действия ДПС - 038, ДПС - 1АГ, МДПИ - 028 не допускается устанавливать вблизи источников тепла и в помещениях где при нормальных условиях происходит резкое повышение температуры окружающей среды.
