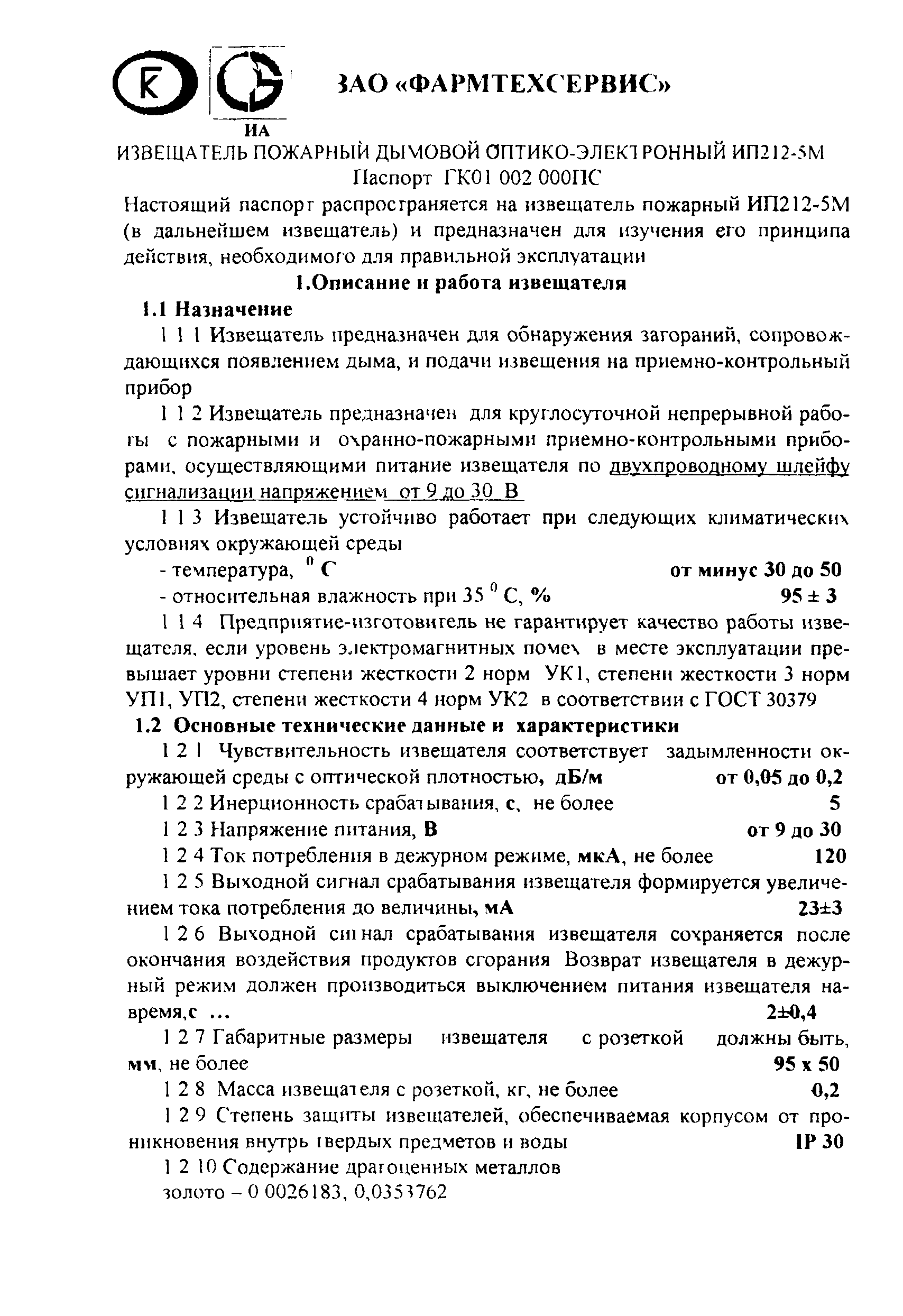

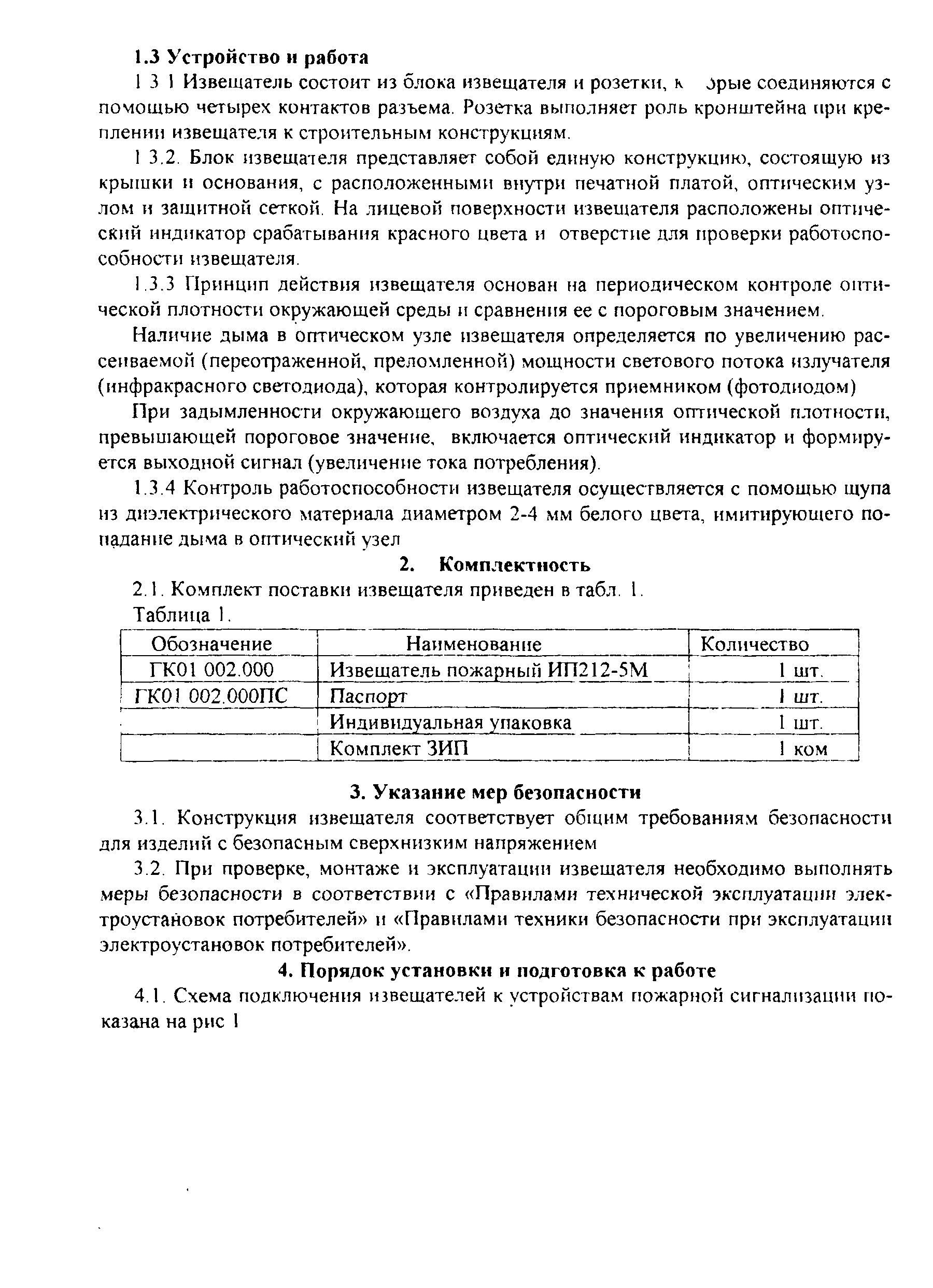

1 4. Дымовые пожарные извещатели. Назначение, устройство, техническая характеристика точечного оптико- электронного пожарныого извещателя ип 212-5м

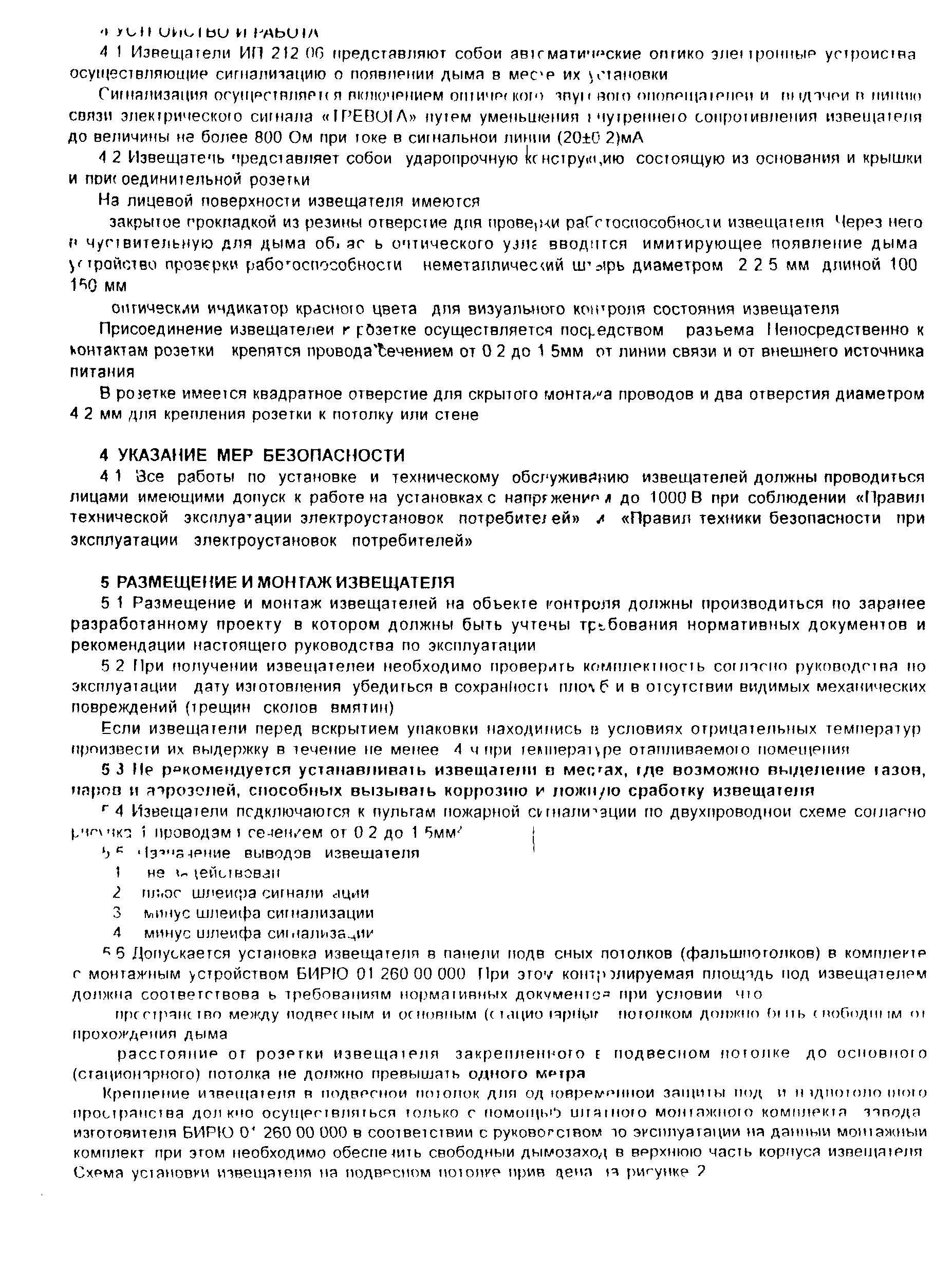

15. Дымовые пожарные извещатели. Назначение, устройство, техническая характеристика точечного оптико-электронного пожарного извещателя ип 212-06

16. Дымовые пожарные извещатели. Назначение, устройство, техническая характеристика автономного оптико-электронного пожарного извещателя ип 212-03м.

НАЗНАЧЕНИЕ

Извещатели предназначены для круглосуточной непрерывной работы от внутреннего источника питания (элемент питания 98, батарейка типа Корунд) и обеспечивают автоматическое обнаружение пожара в помещениях зданий и сооружений (в том числе жилых) и для оповещения о пожаре самостоятельно или совместно в составе автономной системы пожарной сигнализации.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

-Чувствительность к задымленности окружающей среды, дБ/м от 0,05 до 0,2.Инёрционность срабатывания, не более 10 с.Напряжение питания от элемента питания от 7,3 до 10.Средний ток, потребляемый извещателями в дежурном режиме, мкАне более 20.Ток, потребляемый извещателями в режимё Тревога, мАне более 20.Габаритные размеры, мм не более 46*99.

-Масса (с элементами питания),кг не более 0,2.Диапазон рабочих температур, от -10 до +55С

-Максимально допустимая относительная влажность окружающей среды, % 98.

Извещатели в режиме Тревога обеспечивают:

- Выдача прерывистого звукового и светового сигналов. Уровень громкости звукового сигнала на расстоянии 1м от извещателя не менее 85 дБ. Световой сигнал тревоги сопровождается включением индикатора красного цвета с частотой 2,5-ЗГц.

- При уменьшении задымленности среды до величины менее 0,05дБ/м выдача сигнала Тревога автоматически прекращается за время не более З0с.

- Выдачу электрического сигнала Тревога в линию. Максимальное количество извещателей, объединяемых в одну группу при совместном использовании, до 50 шт.

Извещатели в Дежурном режиме обеспечивают:

- Дежурный режим.Световая индикация наличия внутреннего источника питания

исправное состояние извещателя включением индикатора красного цвета на время 5-10мс каждые 20-25с.

- Разряд батареи. Световая и звуковая индикация о необходимости замены внутреннего источника питания при уменьшении напряжения питания менее (7,3 +- О,2)В включ.звукового сигнала одновременно с индикатором красного цвета на время 5-I0мс каждые 20-25с.

- Неисправность. Звуковая индикация о неисправности модуля оптического включением звукового сигнала на время 5-I0мс каждые 20-25с в моменты времени не совпадающие с включением индикатора красного цвета.

Извещатели имеют защиту от неправильного подключения полярности внутреннего источника питания (механическая и электрическая защита).

Извещатели обеспечивают степень защиты IР40 по ГОСТ 14254.

УСТРОЙСТВО И РАБОТА Извещатели представляют собой автоматические оптикоэлектронные устройства осуществляющие сигнализацию о появлении дыма в месте их установки. Сигнализация осуществляется включением оптического и звукового оповещателей и выдачей в линию связи (при ее наличии) электрического сигнала ТРЕВОГА на вывод вход/выход извещателя.

Извещатель представляет собой ударопрочную конструкцию, состоящую из основания, крышки и присоединительной розетки.

На лицевой поверхности извещателя имеются:-закрытое прокладкой из резины отверстие для проверки работоспособности извещателя. Через нее в чувствительную для дыма область оптич. узла вводится, имитирующее появление дыма,устройство проверкиработоспособности - неметал штырь диам 3-4мм длиной 100-150 мм ‚например стержень от шариковой ручки).

- оптический индикатор красного цвета для визуального контроля состояния извещателя.

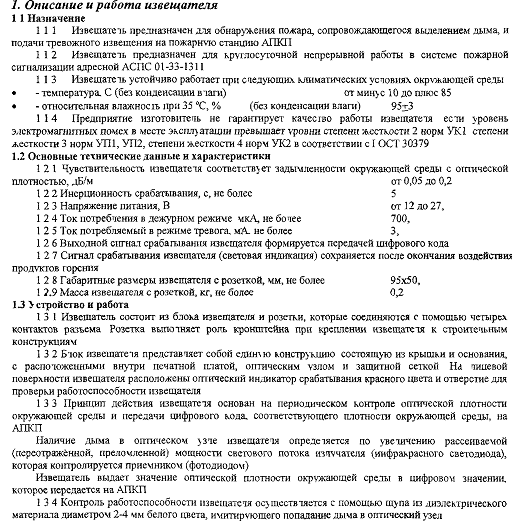

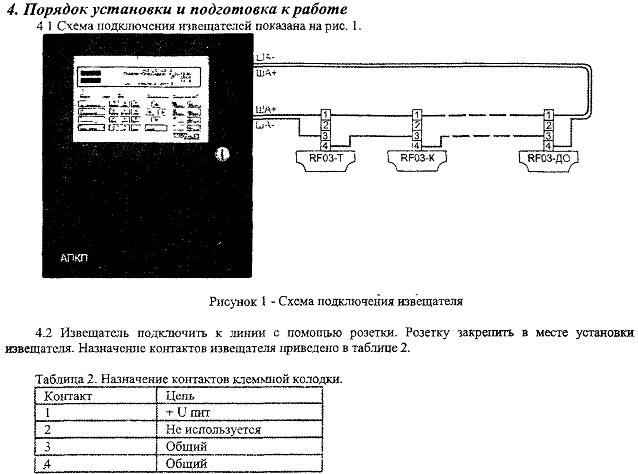

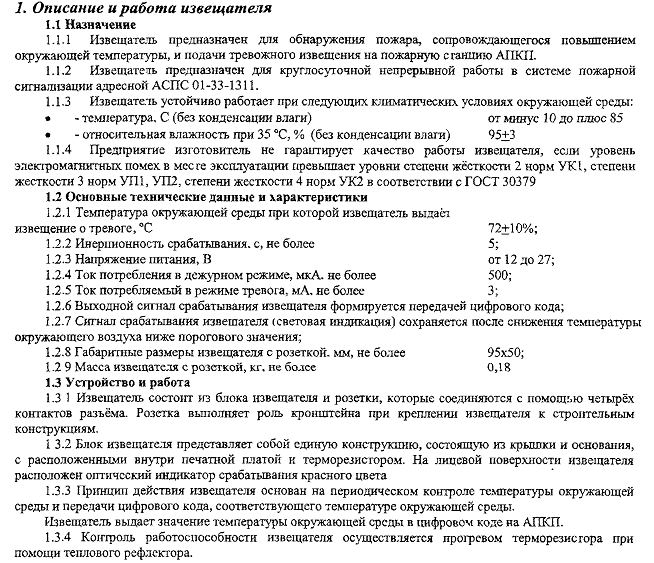

17. Назначение, устройство,физические основы работы, техническая характеристика точечного теплового адресного пожарного извещателя RF03-T и точечного дымового оптического адресного пожарного извещателя RF03-ДО.

RF03-T

RF03-ДО.
