9.Основные параметры пожарных извещателей. Тепловые пожарные извещатели. Назначение, устройство, техническая характеристика извещателей с рабочим элементом биметаллической пластиной.

О сновные параметры ПИ:

1. п орог срабатывания – минимальная величина контрольного параметра, при котором срабатывает ПИ.

2. инерционность – время от начала воздействия контрольного параметра на ПИ до момента его срабатывания

В момент возникновения пожара начинает нарастать абсолютная величина контрольного параметра в точке установки от ПИ. При достижении значения порога срабатывания в точке А начинает работать ПИ, через время Т_u ПИ выдает сигнал на ПКП. Время Т_обн с начала возникновения пожара до момента срабатывания ПИ называется время обнаружения пожара.

3. Зона действия – площадь потолка на котором установлен один ПИ. В зависимости от высоты установки ПИ, горючей нагрузки помещения и требуемого времени обнаружения зона действия извещателя может меняться В технической документации на ПИ указано макс зона действия , превышение которой приводит к потери эффективности системы сигнализации.

4. надежность – свойство ПИ сохранять работоспособное состояние, назначенное время в определенных условиях эксплуатации.

5. конструктивное исполнение – обычное, морское, тропическое, взрывобезопасное для различных условий эксплуатации.

Тепловые ПИ

Принцип действия заключается в изменении свойств чувствительных элементов при изменении температуры. В качестве чувствительных элементов применяются :

- биметаллические пластины - легкоплавкие сплавы – термопары - полупроводниковые материалы - термочувствительные ферриты

Тепловые ПИ с использованием линейного расширения элементов

ИП – 103

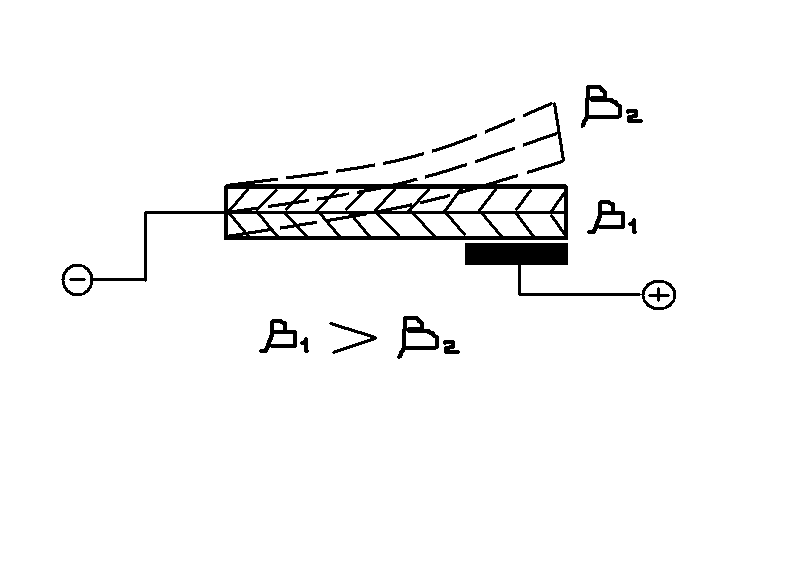

Б иметаллическая пластина состоит из 2-х спрессованных слоев металла с разным коэффициентом линейного расширения . при нагревании металла с большим КЛР В₁ удлиняется на большую величину чем слой с меньшим КЛР В₂.

В результате пластина прогибается в сторону слоя с КЛР В₂ и переключает контакты цепи сигнализации.

На этом принципе основано действие ПИ:

- ИП 103-1 - АТИМ - ТРВ – 2 - МДПИ - 028

10.Тепловые пожарные извещатели. Назначение, устройство, техническая характеристика извещателей с рабочим элементом легкоплавким сплавом и термочувствительным ферритом. с рабочим элементом легкоплавким сплавом

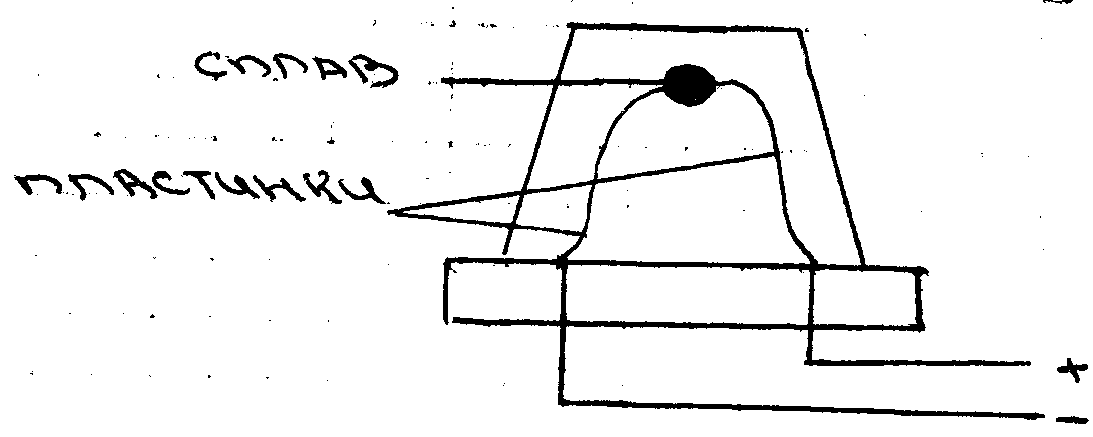

Предназначен для сигнализации о загорании при повышении температуры окружающей среды выше установленной нормы. Работа извещателя основана на том, что при повышении температуры спаянные легкоплавким сплавом Вуда контактные пружины расплавляются, и размыкается эл. цепь сигнализации.

Т ехническая характеристика:Допустимая токовая нагрузка при напряжении до 60 В, А 0,1Температура срабатывания, °С -70¸74Защищаемая площадь, м2 до 16Диапазон рабочих температур, °С -50¸+50Допустимая относительная влажность окружающей среды при +35 °С, % 98Инерционность срабатывания при температуре 92±2 °С, с до125Габаритные размеры, мм Æ 40´60Масса, г 20

с рабочим элементом термочувствительным ферритом.

Предназначен для выдачи сигнала о превышении температуры окружающей среды выше установленной нормы.

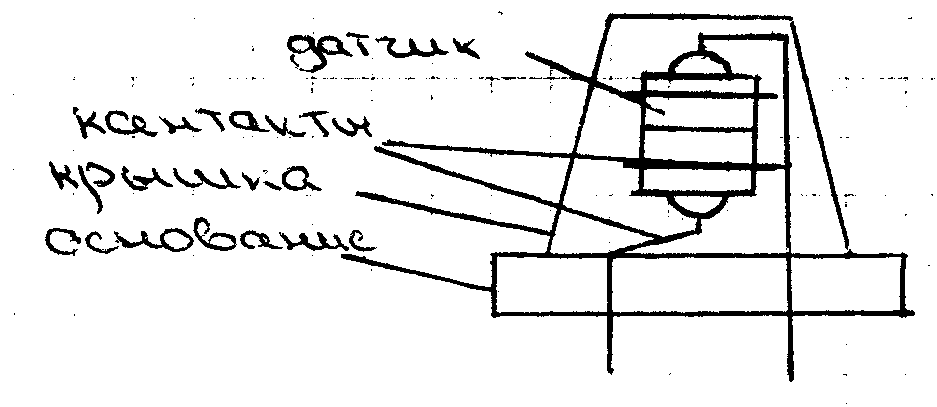

Извещатель состоит из пластмассового корпуса и термочувствительного датчика.

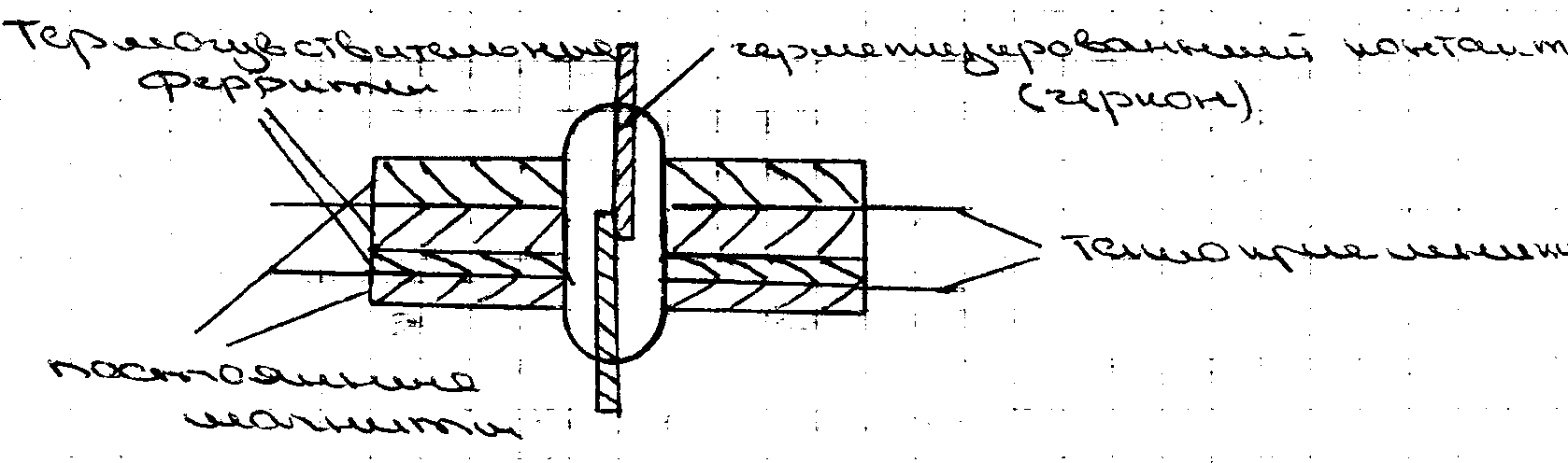

Основными эл-ми термочувствительного датчика являются магнитоуправляемый контакт (геркон) и замкнутая магнитная система. При нормальных условиях герметизированные контакты под действием магнитных сил, образуемых постоянным магнитом, замкнуты. При повышении температуры окружающей среды до 70 °С ±10 % магнитный поток значительно ослабевает и контакты размыкаются, обрывая шлейф сигнализации и вызывая включение соответствующих сигналов на приемно-контрольном приборе. После пожара происходит его самовосстановление через 2...3 мин.Извещатель устанавливают в помещениях и на элементах конструкций, Для проверки раб-ти извешателя могут быть использованы лампа накаливания с отражателем, обесп тем-ру не менее 90 °С. Сраб-ие извешателярегис-ся соотв сигналами на приемной аппаратуре.Тех.характеристика:Температура ср, °С70±7Инерц-ть срабатывания, с не более 120Диапазон рабочих температур, °С 50¸+50Допустимая относительная влажность окружающей среды при+35°С,%95±3Защищаемая площадь, м2 до 15Переходное электрическое сопротивление замкнутых контактов, Ом до 0,5Габаритные размеры, мм 55´60Масса, г 20
