Совместимость форм и принцип работы морфинга

Обычно формы для морфинга изготавливаются копированием в нужном количестве базового объекта и редактированием его геометрии. Однако некоторые экстремальные умы наверняка готовы к более радикальным экспериментам.

Создайте два полигональных примитива: сферу и плоскость. Выберите сначала плоскость, затем сферу.

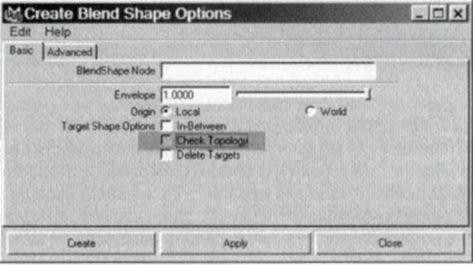

Откройте Option Box операции Deform=>Create Blend Shape. Задайте параметры по умолчанию Edit=>Reset Settings.

MAYA поприветствует вас довольно невнятным замечанием: Error: No deformable objects selected.

Странно, ведь выбранные объекты вполне деформируемые. Оказывается, это означает,

что ей просто не нравятся объекты, выбранные вами для морфинга.

По умолчанию, MAYA проверяет совместимость объектов с точки зрения морфинга, отслеживая, например, одинаковое количество вершин на всех поверхностях. Однако вы можете отменить такую проверку в Option Box операции Create Blend Shape, отключив опцию Check Topol­ ogy.

В этом случае вы делаете морфинг на свой страх и риск.

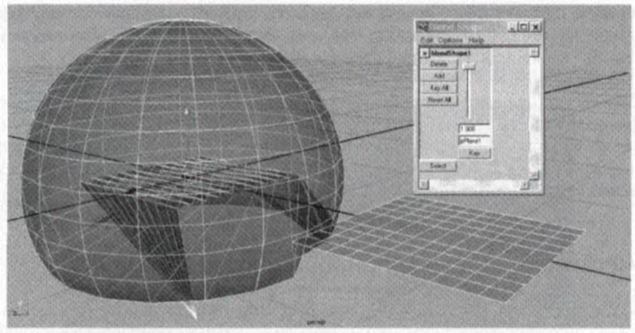

Повторив попытку для сферы и плоскости еще раз, с отключенной проверкой топологии, вы получите вполне закономерный результат: сфера морфируется в плоскость.

Нетрудно даже понять алгоритм такого морфинга.

Вершины одного объекта переходят в вершины другого. Причем переход совершается «по номерам». Первая вершина одной поверхности переходит в первую вершину другой, вторая - во вторую, и т.д. А то, что у поверхностей разное количество вершин, никого уже на волнует: ведь вы сами отменили проверку их количества, сняв галку Check Topology. Так как у сферы количество вершин гораздо больше, оставшиеся точки просто останутся на месте. Обратите также внимание, что в данном случае играет важное значение порядок нумерации вершин на полигональных объектах.

691

Наиболее ультрарадикальные экспериментаторы могут попробовать морфировать полигональную поверхность в сплайновую или наоборот. MAYA сделает это, не поморщившись: вершины полигональной сетки будут стремиться к контрольным точкам сплайновой поверхности. Лишние точки просто останутся неподвижными.

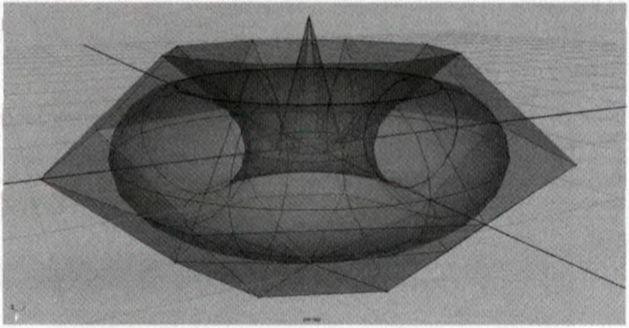

Однако если вы решите скрестить сплайновые поверхности с разными количеством точек (как в примере с конусом, сферой и цилиндром), результат окажется более удачным, чем можно ожидать. Дело в том, что нумерация вершин на сплайновых поверхностях не произвольна, как для полигонов, а четко определена это строки и столбцы, содержащие возрастающие номера вершин. Это дает возможность MAYA использовать для морфинга сплайновых поверхностей другой алгоритм деформации, нежели простое притягивание вершин с одинаковыми номерами. Контрольные точки при морфинге как бы равномерно распределяются вдоль поверхности целевого объекта.

Примечание. Сплайновые поверхности бывают замкнутыми (периодическими) и открытыми, причем по обоим направлениям вдоль поверхности. При морфировании следует учитывать это. При попытке морфировать плоскость в сферу вас наверняка ожидает неудача, так как плоскость при таком морфинге не превратится в замкнутую поверхность, а останется «открытой сферой». Если хотите добиться успеха, откройте замкнутую сферу перед морфингом. Следите, чтобы по обоим направлениям поверхности имели одинаковую «открытость» или

«замкнутость».
