3 Проектирование архитектуры проекта

Данный раздел дипломного проекта демонстрирует владение компетенциями системного архитектора (ПК3, ПК4, ПК6). Системный архитектор (ComputerSoftwareEngineer) осуществляет анализ требований заказчика в контексте используемого программного обеспечения и обеспечивает реализацию проектных спецификаций и архитектуры системных и программных средств.

Системный архитектор разрабатывает документ «Архитектура проекта» .

3.1 Документ «Архитектура проекта»

В документе «Архитектура проекта» представлены диаграммы классов всех остальных элементов проекта: диалоговых форм, вычислительных процедур, запросов к базе данных для формирования отчетов.

В качестве примера диалоговой формы и её структуры, представлена одна из многочесленных texre (рисунок 1).

«Диаграмма классов. Диалоговые формы и запросы» представлены в графической части, лист 1.

Пример документа представлен ниже.

УТВЕРЖДАЮ

Заведующий филиалом

«Поликлиника №7 г.Могилева»

______________Ф.П.Зарубайко

«_____»______________2014г.

АРХИТЕКТУРА ПРОЕКТА АСОИ

«Расчет врачебной функции»

Версия 1 от 10.04.2014

Диалоговые формы

Структура компонента WTable

Name	Type
Button(Добавить)	Button
Button(Загрузить шаблон)	Button
Button(Расчет вр.функции)	Button
Button(Коэффициенты перевода)	Button
Button(Закрыть)	Button
DataGrid(dg_table)	Grid
TextBlock(textblock1)	TextBlock
TextBox(tb1)	TextBox
TextBox(tb2)	TextBox
TextBox(tb3)	TextBox
TextBox(tb4)	TextBox
TextBox(tb5)	TextBox
TextBox(tb6)	TextBox
Label(Врач)	Lable
Label(Должность)	Lable
Label(Рабочих дней)	Lable
Label(Первичных)	Lable
Label(Повторных)	Lable
Label(Профосмотры)	Lable
Label(На дому)	Lable
Label(Операции)	Lable
MenuItem(Отчеты)	MenuItem
MenuItem(Справочники)	MenuItem
MenuItem(Расчет вр.функции)	MenuItem

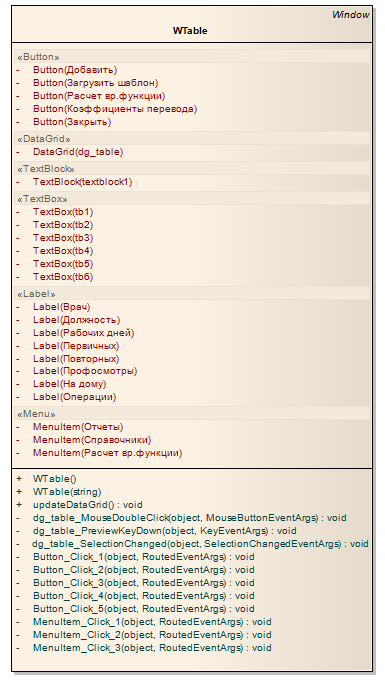

Рисунок 2 – Структура компонента WTable

3.2 Диаграмма состояний

Диаграммы состояний определяют все возможные состояния, в которых может находиться конкретный объект, а также процесс смены состояний объекта в результате наступления некоторых событий.

Главное назначение этой диаграммы – описать возможные последовательности состояний и переходов, которые в совокупности характеризуют поведение моделируемой системы. Диаграмма состояний представляет интерфейс пользователя.

Особое внимание обращается на список внутренних действий, которые должны быть выполнены моделируемым элементом при нахождении его в том или ином состоянии. Для этой цели служит дополнительная секция в обозначении состояния, содержащая перечень внутренних действий или деятельность, которые выполняются в процессе нахождения моделируемого элемента в данном состоянии.

Диаграмма состояний приведена в графическом материале «Диаграмма состояний», лист 1.
