1. Линейный график.

На линейном графике отмечают только цену закрытия для каждого последующего интервала.

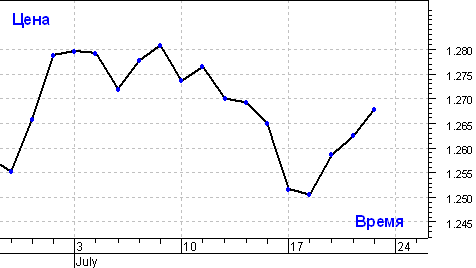

Рис.2. Линейное представление графика цен.

2. График отрезков (бары).

Рис.3. График цены в виде баров (отрезков).

На графике баров изображают максимальную цену (верхняя точка столбика), минимальную цену (нижняя точка столбика), цену открытия - черточка слева от вертикального столбика и цену закрытия - черточка справа от вертикального столбика.

Иногда используют упрощенную форму, не отображая цену открытия интервала.

3. Японские свечи.

Рис.4. График японских свечей.

Свеча состоит из прямоугольника, который рисуют между ценой открытия и ценой закрытия и называют телом свечи. Черточки от тела свечи до максимального и минимального значений цены на интервале времени называют тенью. Свечу, у которой С>O, называют бычьей свечой и рисую белым цветом. Свечу, у которой C<O, называют медвежьей свечой и рисуют черным цветом. Свечу, у которой тело свечи имеет небольшой размер по сравнению с тенью, называют доджи или дожи.

4. Арифметическая и логарифмическая шкалы.

  В арифметической шкале расстояние между делениями неизменно и соответствует одинаковым изменениям цены.

В логарифмической шкале одинаковые расстояния соответствуют одинаковым в процентном отношении изменениям цен.

Логарифмическую шкалу иногда удобно использовать при анализе долгосрочных тенденций с существенным (в разы) изменением цен. На валютном рынке ее применение ограничено.

5. Объем и открытый интерес.

Под термином "объем" мы понимаем общее количество совершенных сделок по определенному наименованию товара, то есть общее количество контрактов, заключенных в течение дня. Объем торговли отмечается вертикальным столбиком внизу графика, под соответствующим столбиком, фиксирующим цены за день. Чем выше столбик объема, тем большее количество сделок в этот день было совершено, и наоборот, чем столбик ниже, тем объем меньше.

Рис.5. Объем и открытый интерес.

Термин "открытый интерес" означает общее количество нереализованных (непогашенных) контрактов на конец данного биржевого дня и характерен в первую очередь для фьючерсных рынков. Открытый интерес - это общее количество открытых длинных или коротких позиций, а не тех и других вместе. Не забывайте, что в данном случае речь у нас идет о торговых контрактах, поэтому на каждую длинную позицию должна приходиться соответствующая короткая. Таким образом, нам достаточно знать общее количество открытых позиций только с одной стороны. Открытый интерес обозначается на графике непрерывной линией внизу, обычно ниже столбиков цен, но выше столбиков объема.

6. Выбор временного интервала для анализа.

Итак, мы с вами выяснили, что график строится с использованием некоторых временных промежутков, на которых учитывается изменение цены. Отметим, что исторически сложилось так, что весь технический анализ разрабатывался для графиков, построенных на дневном интервале, который был основным на заре развития методов технического анализа. Однако разработанные для дневного интервала методы анализа с успехом применяются и на других, более коротких интервалах. Необходимо только учитывать, что чем больше используемый временной интервал, тем больше возможное изменение цен внутри этого интервала и, соответственно, тем больше должен быть торговый капитал для торговли. И наоборот, при малом торговом капитале мы должны ориентироваться на меньшие движения цен и, соответственно, выбираем меньшие временные интервалы для построения графиков, на основе которых мы будем строить нашу торговую тактику.
