Содержания

Введение………………………………………………………………………………...

1.Общие сведения……………………………………………………………………...

2.Техническое обслуживание автоматических воздушных выключателей………..

3.Техника безопасности при техническом обслуживании автоматических воздушных выключателей ………………………………………………………………..

4. Ремонт автоматических воздушных выключателей…………………………….

5.Техника безопасности при ремонте автоматических воздушных выключателей

6.Электрический расчет……………………………………………………………….

7.Технология разработки месторождения полезных ископаемых горные выра- ботки ……………………………………………………………………………………

Практическая часть……………………………………………………….....................

Заключение……………………………………………………………………………..

Список используемой литературы……………………………………………………

Введение

Автоматические выключатели  делят на автоматы низкого (до 1000В) и высокого (выше 1000В) напряжения.

Высоковольтные выключатели  производят коммутацию, как номинальных токов, так и токов короткого замыкания и осуществляют функции защиты в аварийных режимах в системах распределения электроэнергии. Автоматический выключатель высокого напряжения предназначен для включения и отключения номинальных токов, тока холостого хода силовых трансформаторов и ёмкостных токов конденсаторных батарей и длинных линий, токов перегрузки и токов короткого замыкания. Вопрос выбора защитного устройства является очень актуальным в последнее время. Защищаемое оборудование становится все дороже и дороже и поэтому любая авария в электроустановке вызывает трудности в устранении поломки, связанные с поиском комплектующих, времени устранении поломки и стоимостью . По этому необходимо на стадии проектировании выбрать правильное защитное устройство исходя из многих критериев: доступность, надежность, экономичность изделия, комплексная экономичность.

1.Общие сведения

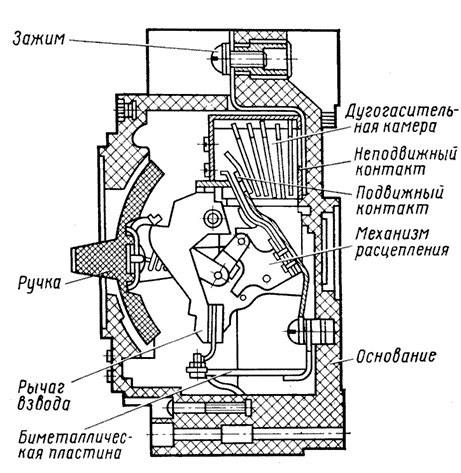

Автоматические воздушные выключатели ( автоматы) применяются в электроустановках с напряжением до 1000 В. Они предназначены для автоматического отключения электроустановок при возникновении в них перегрузок и коротких замыканий, при исчезновении или снижении напряжения ниже нормы, а также для нечастой коммутации в нормальных режимах. Автоматы состоят из следующих основных частей: корпуса, крышки, дугогасительной камеры, механизма управления, механизма свободного расцепления и расцепителя. Корпус автомата выполнен из стали, фарфора или пластмассы. На корпусе монтируются все части автомата и закрываются крышкой. Дугогасительные камеры состоят из асбестоцементных ( или керамических) перегородок и омедненных стальных пластин, вставленных в эти камеры перпендикулярно плоскости расположения и движения главных контактов автомата. Электрическая дуга под действием магнитного поля, возбуждаемого током самой дуги, втягивается в дугогасительные камеры, разрывается на отдельные части, деионизируется и интенсивно гасится. В некоторых автоматах есть устройства магнитного дутья, которые способствуют более интенсивному втягиванию дуги в дугогасительные камеры и, следовательно, более быстрому гашению дуги.
