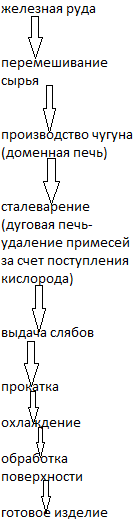

Основные этапы и оборудование при производстве чугуна-стали.
Горные работы. Добыча рудных материалов открытым и закрытым способом.
Железными рудами называют горные породы, из которых при данном уровне развития техники экономически целесообразно выплавлять железоСамородное железо не обнаруживается, т.к. оно обладает высоким химическим сродством к кислороду и поэтому в рудах находится в виде окислов, карбонатов и сульфидов. Минералы, не содержащие железо, называются пустой породой и в процессе подготовки руды к доменной плавке (обогащения руды) различными технологиями отделяются от железосодержащей массы. Пустой породой железных руд являются такие минералогические составляющие, как глина (А12О3), кварциты (SiO2), известняк (СаСОз) и другие.
Подземная (шахтная, закрытая) разработка (добывается около 29% руды) в меньшей степени наносит экологический урон региону, тем более что подземные выработки, остающиеся после добычи и извлечения полезного ископаемого, приходится засыпать отходами основного производства (пустой породой), чтобы не обрушивалась поверхность земли со строениями, либо под землей периодически оставлять гак называемые, “целики”, т.е. специально не разрабатывать участки месторождения (иногда, объем “целиков” доходит до половины запаса месторождения).
Подземным(закрытым) способом и в настоящее время добывается существенная часть полезных ископаемых. В связи с этим особое внимание уделяется повышению производительности труда в комплексно-механизированных забоях и шахтах.
Горные машины предназначены для разрушения и погрузок полезных ископаемых на транспортное средство, проведения и крепления горных выработок. Разнообразие горно-геологических условий шахт и рудников предопределило и разнообразие горные машин, предназначенных для самых различных условий эксплуатации.
Современное горное предприятие имеет целый комплекс функциональных групп горного и общепромышленного оборудования:
буровое и проходческое оборудование, предназначенное для ведения подготовительных горных работ;
горные машины и оборудование для ведения очистных работ;
подземный и поверхностный транспорт и оборудование;
стационарные машины и оборудование, предназначенные для подъема, вентиляции, водоотлива; компрессоры;
машины и оборудование обогатительных фабрик;
энергетическое оборудование и аппаратура автоматизации.
Бурение — это процесс образования цилиндрических полостей в горной породе. Цилиндрическую горную выработку диаметром до 75 мм и глубиной до 5 м называют шпуром. Выработку диаметром более 75 мм и глубиной 5 м или любого диаметра и глубиной более 5 м называют скважиной.
большое количество различных транспортных машин, предназначенных для перевозки грузов и людей.
Основные виды подземного транспорта в шахтах и рудниках:
локомотивный;
самоходный;
конвейерный.
Локомотивный транспорт. Локомотивный транспорт предназначен для транспортирования вагонеток с насыпным грузом, людьми и др.

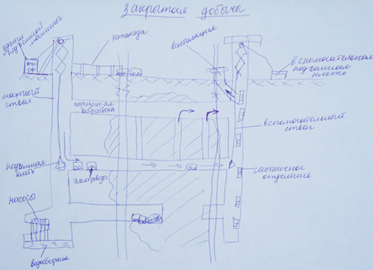

Организация шахтного хозяйства. Схема шахты(стволы, забои, штреки)
Несмотря на сокращение запасов полезных ископаемых, извлекаемых подземным способом, значение его будет сохраняться. Это объясняется трудностью карьерной разработки ряда крупных месторождений ценных полезных ископаемых, как действующих, так и намечаемых к освоению.
Горное предприятие, разрабатывающее месторождение подземным способом, называется шахтой или рудником. Значительные по площади месторождения отрабатывают несколькими шахтами, а часть отрабатываемого месторождения называют шахтным, или рудничным полем.
Для доступа к месторождению шахтным способом его вскрывают, т. е. с поверхности проходят шахтный ствол. Шахтный ствол представляет вертикальную или наклонную горную выработку, имеющую непосредственный выход на поверхность и предназначенную для подъема полезного ископаемого, спуска и подъема людей и материалов. Диаметр шахтных стволов составляет 4—8 м, а глубина — до 2—3 км в зависимости от глубины залегания рудного тела. Горизонтальный шахтный ствол носит название штольни.
Процесс извлечения руды называют очистной выемкой. Процесс очистных работ состоит из нескольких производственных операций: отделения руды от массива взрыванием зарядов ВВ, рудоспуска взорванной массы в вагонетки, транспортировки вагонеток электровозами к стволу шахты и подъема вагонеток по стволу на поверхность. Очистные и подготовительные работы на этаже ведут одновременно в нескольких блоках. В процессе разработки подземных выработок необходимо следить за водоотливом грунтовых вод, проветриванием от вредных газов и пыли и креплением выработок. Штольня- горизонтальная или наклонная капитальная вскрывающая горная выработка, имеющая непосредственный выход на поверхность и предназначенная для обслуживания подземных работ в пределах шахтного поля.
Открытая разработка (добывается 70% руды). Себестоимость 1 т. руды в 5 раз ниже, чем при подземной разработке. В США и Канаде, практически, вся железная руда добывалась открытым способом.Открытая добыча сырья связана со значительными потерями сельскохозяйственных земель (угодий) не только за счет площади самого “разреза” (рудника), но и за счет образования отвалов различных пород и "хвостохранилища". Кроме того, ухудшается экология региона за счет неправильного (неэнергоэкономного) расходования воды из водоемов.
В настоящее время открытыми работами добывают более 80% всей железной руды, около 95% хромитовых руд, 65% марганцевых руд и около 30% каменного угля. Широкое распространение открытого способа добычи объясняется целым рядом его преимуществ по сравнению с подземной разработкой: большая безопасность и лучшие санитарно-гигиенические условия труда рабочих; широкое применение высокопроизводительных машин и механизмов и вследствие этого более высокая производительность труда, обеспечивающая низкую себестоимость добычи; меньшие потери полезных ископаемых; более простая организация работ. К недостаткам открытого способа добычи относится некоторая зависимость от климатических условий; значительные капитальные затраты в случае необходимости удаления большого объема покрывающих пород; дополнительные затраты на отвалообразование и рекультивацию земель после отработки месторождения.
Организация карьерного хозяйства
Совокупность открытых горных выработок, служащих для разработки месторождения, называется карьером. Также карьером называют горное предприятие, осуществляющее открытую разработку месторождения. В угольной промышленности термину «карьер» соответствует термин «разрез». Схема рудного карьера помещена на рис. 2.17. При разработке месторождения открытым способом его разбивают на горизонтальные слои. Одновременно ведется отработка нескольких слоев, что приводит к ступенчатой форме карьера. Каждая ступенька карьера, представляющая часть слоя, носит название уступа, который характеризуется высотой и углом откоса. Площадку уступа, на которой располагается добычное оборудование, называют горизонтом. Высота уступа, т. е. расстояние по вертикали между верхней и нижней площадкой уступа, составляет обычно 10—15 м. Боковые поверхности, ограничивающие карьер, называют бортами. Борт, на котором ведут добычу, называют рабочим. Линия, соединяющая верхнюю бровку карьера с нижней бровкой нижнего уступа при максимальной (предельной) глубине карьера, носит название линии погашения. При этом величина образующегося угла зависит от устойчивости пород и глубины карьера. Обычно угол погашения составляет 35—50°.
При открытом способе добычи вместе с рудой приходится извлекать большое количество пустых пород, окружающих рудное тело, и перемещать их на значительное расстояние. Процесс удаления пустых пород называют вскрышными работами, а извлечение руды — добычными. При этом выделяют следующие производственные операции: отбойку, погрузку, транспортировку и отвалообразование.
Основной способ отбойки горных пород при вскрытии горизонта и добычи — буро-взрывные работы. Они состоят из бурения шпур или скважин, закладки зарядов взрывчатых веществ и их взрывания. Шпуры диаметром 30—75 мм и глубиной до 5 м бурят перфораторами, электросверлами и вращательно-ударными машинами. Скважины, отличающиеся от шпуров большими размерами (глубина более 5 м, диаметр 50—300 мм), бурят станками: ударно-канатными, вращательно-ударными, пневмоударными, вращательными и огневого бурения.
