Задание
по дисциплине "Компьютерная графика"
для студентов специальности
"Эксплуатация судовых энергетических установок".
Тема: Выполнение схем в графической среде AutoCAD.
Вариант № 6

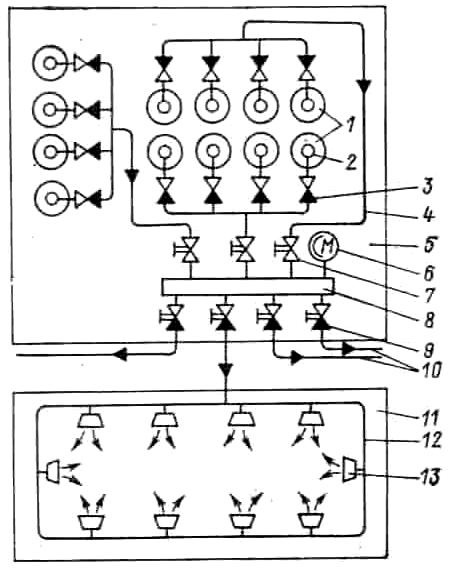

Схема противопожарной углекислотной системы на морском сухогрузе:
1 – батареи баллонов с углекислотой; 2 – головка баллона; 3 – невозвратный клапан; 4 – соединительный трубопровод; 5 – углекислотная станция; 6 – манометр; 7 – разобщительный клапан; 8 – распределительный коллектор; 9 – пусковые клапаны; 10 – распределительные трубопроводы; 11 – охраняемые помещения; 12 – кольцевой углекислотный трубопровод; 13 - выпускное сопло.
При пуске системы в действие открывают клапаны на головках баллонов и затем соответствующие пусковые клапаны 9 на распределительном коллекторе 8. Углекислота из баллонов течет по трубопроводу 4 в коллектор 8, откуда по распределительному трубопроводу 10 попадает в кольцевой трубопровод 13. Вытекая из сопла 13 она испаряется, превращаясь в газ. Поскольку углекислый газ тяжелее воздуха, он опускается вниз, вытесняя воздух из помещения. Приток кислорода к очагу пожара прекращается и пламя гаснет.
Задание
по дисциплине "Компьютерная графика"
для студентов специальности
"Эксплуатация судовых энергетических установок".
Тема: Выполнение схем в графической среде AutoCAD.
Вариант № 7

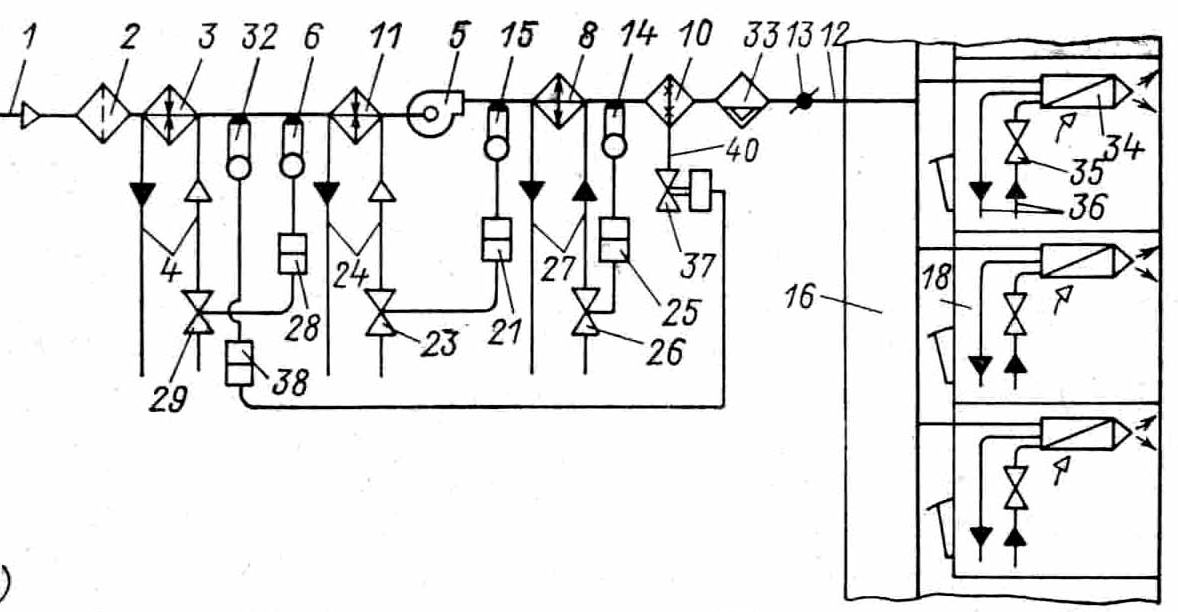

Схема круглогодичной одноканальной системы кондиционирования:
1 – магистраль наружного воздуха; 2 – воздушный фильтр; 3 – первичный воздухоподогреватель; 4, 24, 40 – трубопроводы теплоносителя; 5 – электровентилятор; 6, 14, 15, 32 – датчики температуры; 13 – заслонка; 8 – воздухоохладитель; 10 – увлажнитель воздуха; 11 – вторичный воздухоподогреватель; 12 – трубопровод вторично обработанного воздуха; 16 – коридор; 18 – каюта; 21 – регулятор вторичного воздухоподогревателя; 25 – регулятор воздухоохладителя; 27 – трубопровод хладоносителя; 28 – регулятор первичного воздухоподогревателя; 23, 26, 29, 37 – регулирующие электромагнитные клапаны; 33 – влагоотделитель; 34 – эжекционный воздухораспределитель; 35 – ручной регулирующий клапан; 36 – трубопроводы хладоносителя (теплоносителя); 38 – регулятор увлажнителя.
В режиме отопления свежий воздух предварительно подогревается до + 15°С в первичном воздухоподогревателе 3 и окончательно до заданной температуры во вторичном воздухоподогревателе 11. Затем, проходя через увлажнитель 10, увлажняется паром. В этом режиме подвод хладоносителя к воздухоохладителю 8 клапанами 26 отключается.
В режиме охлаждения трубопроводы теплоносителя 4, 24 и 40 перекрываются клапанами 23, 29 и 37, а клапан 26 на трубопроводе хладоносителя 27 открывают. В результате воздух охлаждается в воздухоохладителе 8 до +(11 – 15) °С и осушается во влагоотделителе 33. Обработанный воздух вентилятором 5 нагнетается по трубопроводу 12 в обслуживаемые каюты 18. Проходя через воздухораспределитель 34, наружный воздух эжектирует (подсасывает) воздух из помещения и смешивается с ним. Эжектируемый воздух, проходя через теплообменный аппарат, встроенный в воздухораспределитель 34, на режиме отопления подогревается до + (30–45) °С, а на режиме охлаждения охлаждается до +(14–18) °С. Наружный и эжектируемый воздух смешиваются в выходном сопле воздухораспределителя и смешанный воздух выпускается в помещение.
