Задание
по дисциплине "Компьютерная графика"
для студентов специальности
"Эксплуатация судовых энергетических установок".
Тема: Выполнение схем в графической среде AutoCAD.
В ариант № 1
Схема холодильной системы рассольного охлаждения:
1 – компрессор; 2 – трубопровод отработавшего хладагента; 3 – охлаждающая батарея; 4 – охлаждаемая камера (помещение); 5 – дроссельный клапан; 6 – трубопровод жидкого хладагента; 7 – конденсатор; 8 – трубопровод теплового рассола; 9 – рассольный электронасос; 10 – испаритель; 11 – трубопровод охлаждённого рассола.
В рассольной системе охлаждения насосом 9 рассол прокачивается через охлаждающие змеевиковые батареи 3. Из камеры 4 теплый рассол следует в испаритель 10, где охлаждается прокачиваемым через него хладагентом. В качестве рассолов используют водные растворы солей.
Задание
по дисциплине "Компьютерная графика"
для студентов специальности
"Эксплуатация судовых энергетических установок".
Тема: Выполнение схем в графической среде AutoCAD.
В ариант № 2

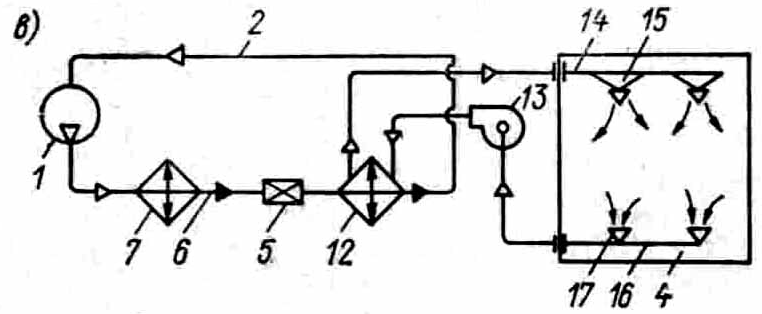

Схема холодильной системы воздушного охлаждения:
1 – компрессор; 2 – трубопровод отработавшего хладагента; 4 – охлаждаемая камера (помещение); 5 – дроссельный клапан; 6 – трубопровод жидкого хладагента; 7 – конденсатор; 12 – воздухоохладитель; 13 – электровентилятор; 14 – приточный воздухопровод; 15 – воздухораспределитель; 16 – вытяжной воздухопровод; 17 – приёмный раструб.
Теплый воздух из помещения забирается вентилятором 13, проходит через воздухоохладитель 12, в котором охлаждается циркулирующим хладагентом. Охлажденный воздух возвращается обратно в помещение через воздухораспределители 15.
Задание
по дисциплине "Компьютерная графика"
для студентов специальности
"Эксплуатация судовых энергетических установок".
Тема: Выполнение схем в графической среде AutoCAD.
В ариант № 3

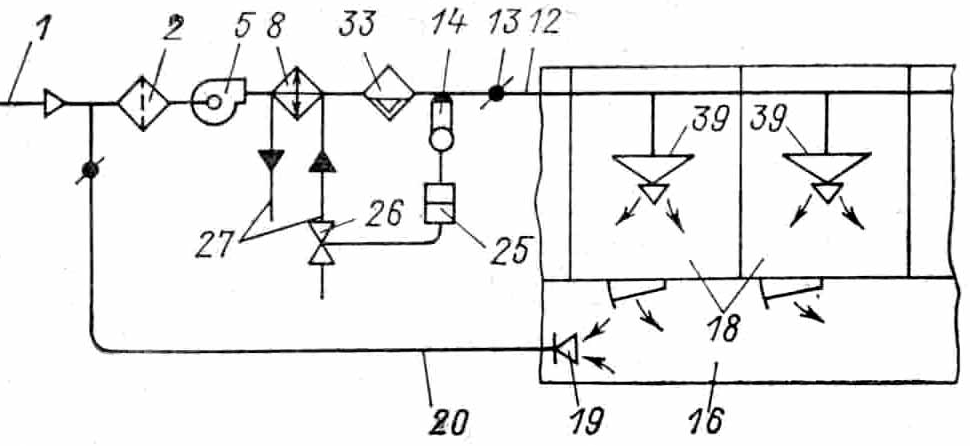

Схема летней одноканальной системы кондиционирования воздуха:
1 – магистраль наружного воздуха; 2 – воздушный фильтр; 5 – электровентилятор; 8 – воздухоохладитель; 12 – трубопровод вторично обработанного воздуха; 13 – заслонка; 14 – датчик температуры; 16 – коридор; 18 – каюта; 19 – воздухозаборник; 20 – трубопровод рециркуляционного воздуха; 25 – регулятор воздухоохладителя; 26 – регулирующий клапан; 27 – трубопровод хладоносителя; 33 – влагоотделитель; 39 – прямоточный воздухораспределитель.
Электровентилятором 5 через воздухозаборник засасывается наружный воздух и по магистрали 1 направляется в воздухоохладитель 8, а затем во влагоотделитель 33, где он последовательно охлаждается до +15°С и осушается до требуемой влажности. Охлажденный воздух по трубопроводу 12 подводится к обслуживаемым помещениям. Через потолочные воздухораспределители 39 воздух входит в каюты 18. Избыточный воздух из кают выходит через дверные решетки в коридор 16. В системе предусмотрена рециркуляция воздуха, т. е. подсасывание через воздухозаборник 19 некоторого количества воздуха из коридора и подвод по рециркуляционному трубопроводу 20 к магистрали 1, где происходит смешивание его с наружным воздухом. С помощью датчика 14 регулятора 25 и регулирующего клапана 26 осуществляется автоматическое регулирование расхода хладоносителя через воздухоохладитель 8 для поддержания заданной температуры охлаждения воздуха. Индивидуальное регулирование температуры воздуха в каютах производится с помощью воздухораспределителей 39, позволяющих изменять количество впускаемого воздуха.
