3. Реализация алгоритмов и интерфейс управления шаговым электродвигателем.

Разработанный нами макет схемы управления, устанавливается в разъем расширения ISA персонального компьютера. Его адрес на шине – 200h. Функциональная схема макета приведена на рис.6. К схеме управления подключен 4-фазный шаговый двигатель M1 (200 шагов/оборот). Фазные токи через обмотки ШД обеспечивают транзисторные ключи VT1…VT4, подключенные соответственно к разрядам D0…D3 выходного регистра.



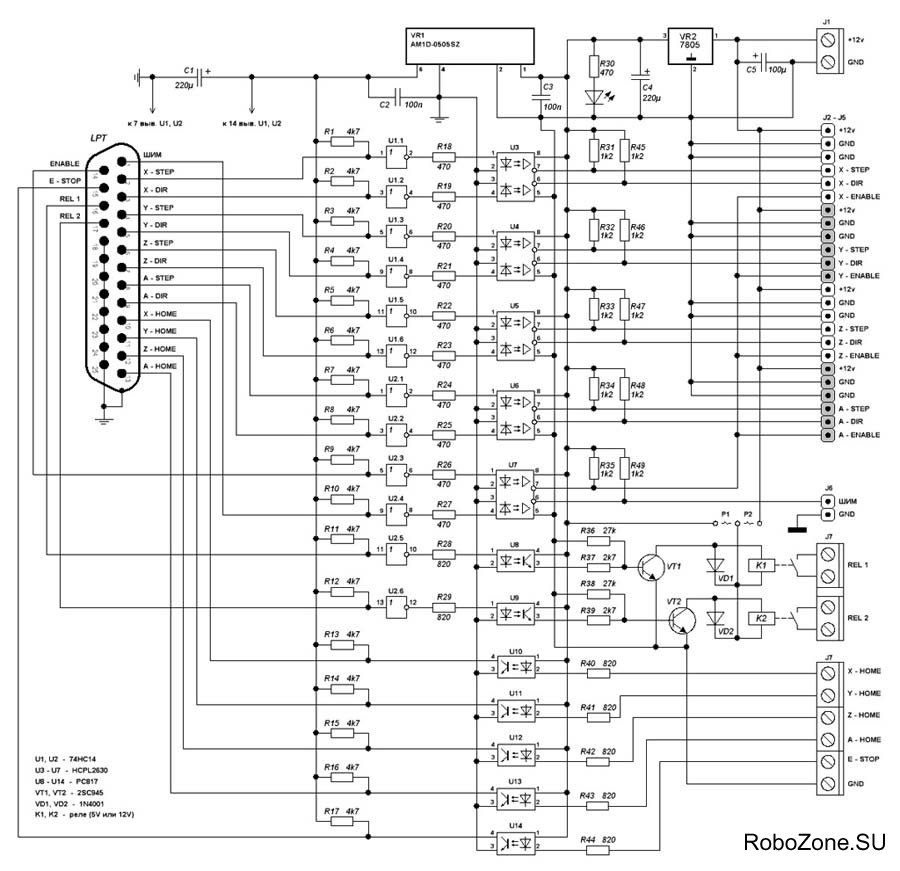

Рис. 6. Функциональная схема интерфейса управления ШД

Пример  на Borland C++. Шаговый двигатель установить в исходное угловое положение по сигналу датчика, затем повернуть на 90°.   #include <dos.h>              void Wait(unsigned long time) //задержка на время time в мксек {   asm {     mov ax, 8600h    ;номер функции 0x86     mov cx, word ptr time+2  ;старшая часть time     mov dx, word ptr time  ;младшая часть time     int 15h   } } void main(void) {   //набор  фазных комбинаций для режима  полного шага   const unsigned char ph[4] = {0x01, 0x02, 0x04, 0x08};   static int i = 0;  //текущий номер фазной комбинации   while ((inportb(0x200) & 0x01) == 0x01)   {     if (--i < 0) i = 3;     outportb(0x200,ph[i]); //вывод в порт фазной комбинации     Wait(100000);   //задержка 100 мсек   }   for (int n=1; n<=50; n++) // 50 шагов по 1.8 град = 90 град   {     if (++i > 3) i = 0;     outportb(0x200,ph[i]); //вывод в порт фазной комбинации     Wait(100000);   //задержка 100 мсек   } }

4.Выводы.

В ходе выполнения курсовой работы было изучено устройство, виды и способы управления шаговым двигателем. Были  рассмотрены различные способы управления шаговыми двигателями с помощью персонального компьютера. С помощью САПР «PROTEUS» была спроектирована топология соединений макетной платы. Разработан и изготовлен макет интерфейса управления ШД, была проверена работоспособность данного устройства.   5.Список литературы
