9. Аналого-цифровые преобразователи, области применения

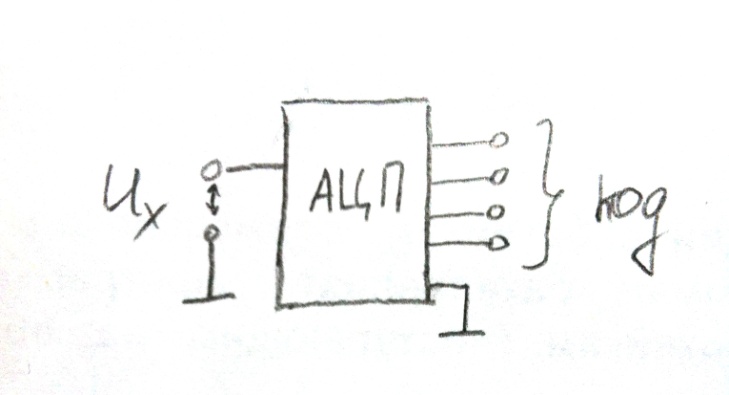

А ЦП – устройство, преобразующее входной аналоговый сигнал в дискретный код (цифровой сигнал).

Чаще всего АЦП – электронное устройство, преобразующее напряжение в двоичный цифровой код.

Для преобразования аналогового сигнала в цифровой необходимо выполнить три операции: дискретизация, квантование и кодирование. Дискретизация - это представление непрерывной функции (т. е. какого-то сигнала) в виде ряда дискретных отсчетов

При квантовании шкала сигнала разбивается на уровни. Отсчеты помещаются в подготовленную сетку и преобразуются в ближайший номер уровня квантования.

Кодирование - это сопоставление элементов сигнала с некоторой кодовой комбинацией символов.

Р азрешение АЦП — минимальное изменение величины аналогового сигнала, которое может быть преобразовано данным АЦП — связано с его разрядностью. В случае единичного измерения без учёта шумов разрешение напрямую определяется разрядностью АЦП.

Разрядность АЦП характеризует количество дискретных значений, которые преобразователь может выдать на выходе. В двоичных АЦП измеряется в битах. Например, двоичный 8-ми разрядный АЦП, способен выдать 256 дискретных значений (0…255).

Аналого-цифровое преобразование используется везде, где требуется принимать аналоговый сигнал и обрабатывать его в цифровой форме.

• АЦП встроены в большую часть современной звукозаписывающей аппаратуры

• АЦП является составной частью цифрового вольтметра и мультиметра.

• Специальные видео-АЦП используются в компьютерных ТВ-тюнерах, платах видеовхода, видеокамерах для оцифровки видеосигнала. Микрофонные и линейные аудиовходы компьютеров подключены к аудио-АЦП.

• АЦП являются составной частью систем сбора данных.

• АЦП последовательного приближения разрядностью 8-12 бит и сигма-дельта-АЦП разрядностью 16-24 бита встраиваются в однокристальные микроконтроллеры.

• Очень быстрые АЦП необходимы в цифровых осциллографах (используются параллельные и конвеерные АЦП)

• Современные весы используют АЦП с разрядностью до 24 бит, преобразующие сигнал непосредственно от тензометрического датчика (сигма-дельта-АЦП).

• АЦП входят в состав радиомодемов и других устройств радиопередачи данных, где используются совместно с процессором ЦОС в качестве демодулятора.

• Сверхбыстрые АЦП используются в антенных системах базовых станций (в так называемых SMART-антеннах) и в антенных решётках РЛС.

12. Преобразователи напряжение — частота (пнч)

Преобразователи напряжение — частота (ПНЧ) являются наиболее дешевым средством преобразования сигналов для многоканальных систем ввода аналоговой информации в ЭВМ, обеспечивающим высокую помехозащищенность и простоту гальванической развязки. ПНЧ — отличное решение для задач измерения усредненных параметров, расхода, а также задач генерирования и модуляции частоты.

ПНЧ относятся к классу интегрирующих преобразователей, поэтому обладают соответствующими достоинствами: хорошей точностью при минимальном числе необходимых прецизионных компонентов, низкой стоимостью, высокой помехоустойчивостью, малой чувствительностью к изменениям питающего напряжения, отсутствием дифференциальной нелинейности.

ПНЧ преобразует входное напряжение в частоту выходных импульсов, которые могут передаваться на большие расстояния без искажения информационного параметра — частоты. Второй этап аналого-цифрового преобразования: «частота—код» осуществляется путем подсчета импульсов за фиксированный интервал времени, то есть усреднением.

В интегральных микросхемах ПНЧ используется метод интегрирования входного сигнала с импульсной компенсацией заряда интегрирующего конденсатора. Для получения высокой точности и стабильности преобразования необходимо обеспечить постоянство вольт-секундной площади импульса обратной связи.

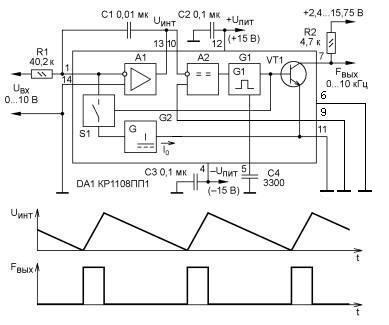

Р ис. 1. Типовая схема включения и диаграммы сигналов ПНЧ КР1108ПП1

ПНЧ включает в себя усилитель А1, компаратор А2, одновибратор, источник стабильного тока I0, аналоговый ключ S и выходной транзистор. Для построения ПНЧ микросхему следует дополнить двумя конденсаторами С1, С2 и двумя резисторами R1, R2. Элементы R1, С1, А1 образуют интегратор. Конденсатор С2 задает длительность импульса одновибратора. Импульсы тока I0 уравновешивают входной ток, управляемый напряжением VIN.

Стабильность характеристики преобразования ПНЧ зависит от стабильности внешних элементов R1, C2 и внутренних параметров k, I0 микросхемы. Кроме того, для обеспечения высокой линейности преобразования конденсатор С1 необходимо выбирать с малой утечкой и малым коэффициентом диэлектрической абсорбции (полипропиленовый, полистирольный, поликарбонатный).

Диапазон входных токов задается равным 0,25I0, а резистор R1 устанавливает входной диапазон напряжения от 0 до VINmax = 0,25I0R1.

ПНЧ содержит выходной каскад с открытым коллектором. Напряжение питания этого каскада выбирается из условия согласования с последующими цифровыми цепями. Допустимый ток его достаточен для управления светодиодом оптрона или обмоткой импульсного трансформатора в схемах гальванической развязки аналоговых входов. Выходной каскад содержит схему защиты выхода от короткого замыкания на источник питания, подключенный к резистору R2. Максимальный выходной ток низкого уровня не превышает 12 мА.
