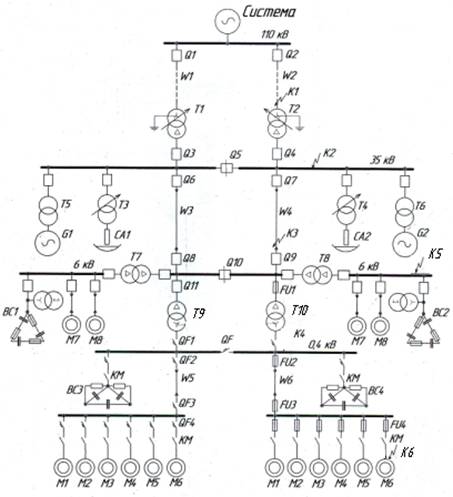

8.Расчет защиты асинхронного двигателя (м3) напряжением 0,4 кВ

Релейная защита электродвигателей, так же, как и защита генераторов и трансформаторов, должна реагировать на внутренние повреждения и опасные ненормальные режимы.

Защита электродвигателей должна обеспечивать возможность их самозапуска, т.е. она не должна преждевременно отключать электродвигатели как при понижении напряжения, так и при его восстановлении.

Защита электродвигателей напряжение 500 В и ниже осуществляется, исходя из тех же требований, что и электродвигателей более высоких напряжений.

Для этих электродвигателей применяются: а) мгновенная защита от междуфазных к.з.; б) защита от перегрузок; в) защита минимального напряжения.

Однако часто при небольшой мощности электродвигателей ниже 1000 В и во многих случаях малоответственных двигателей защиты имеют свои особенности, а именно для них в значительно большей мере применяется защита предохранителями; в ряде других случаев допускаются схемы соединения, при которых отключение к.з. в одном электродвигателе осуществляется выключателем, установленным на ответвлении, питающем несколько электродвигателей; для защиты минимального напряжения широкое распространение имеют магнитные пускатели.

Определяем длительный ток в линии:

Определяются данные и выбирается автоматика защиты – тепловое реле (АЗ-ТР).

Определяются данные и выбирается автоматика защиты типа предохранителя с наполнением ПН-2:

Для легкого пуска

Выбираем предохранитель ПН – 2 с номинальным током плавкой вставки

Заключение

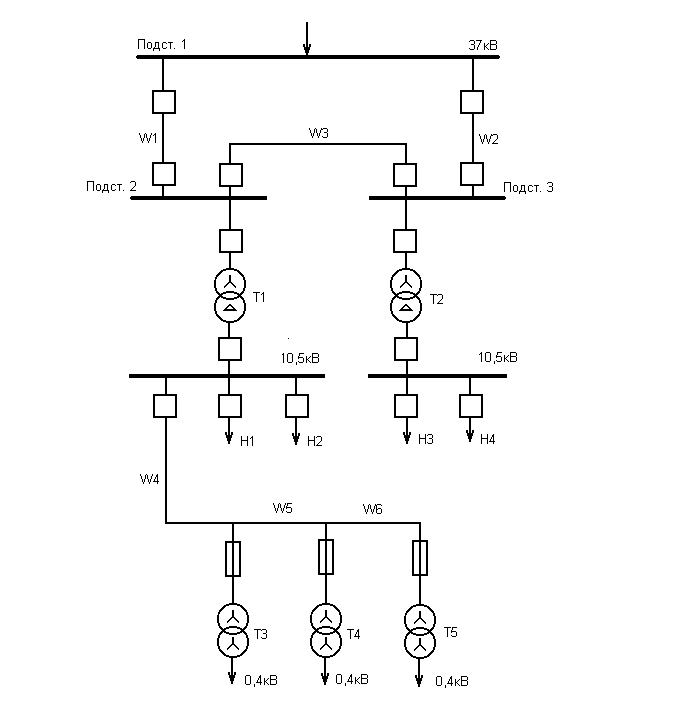

В ходе курсовой работы были рассчитаны следующие виды защит:

Асинхронного двигателя М1 – 10кВ:

• токовая отсечка выполнена на реле РТ-40/100

I_ср=26,943 А k_ч=7,3827

• защита от перегрузок выполнена на реле РТ-84

I_ср =4,5282 A t_с.з.=8,5c

• защита минимального напряжения

Uс.р.= 70 В t_с.з.=20c

Кабельной линии L3 – 10кВ:

- токовая отсечка выполнена на реле РТ-40;

I_ср = 1292,4 А t=0,1 с

- максимальная токовая защита выполнена на реле РТ-40/50

I_ср=13,62 А k_ч=3,0425 t_сз=1,6 c

Трансформатора Т3- 10/0,4 кВ:

• токовая отсечка выполнена на реле РТ-40/200

I_ср = 238,8А k_ч = 0,6413 t_сз=0,l c

• максимальная токовая защита выполнена на реле РТ-40/50

I_ср=18,257 А k_ч=10,895 t_сз=1,1 c

• расчёт защиты нулевой последовательности

I_cp=9,62A t_сз=0,5c

Трансформатора Т1— 110/10 кВ:

-дифференциальная токовая защита выполнена на реле ДЗТ-11

k_ч=4,74 W_осн = 13 витков

W_неосн = 12 виток W_торм = 7 витков

• максимальная токовая защита выполнена на реле РТ-40/50

I_ср =12,5 А k_ч = 1,2 t_сз=2,1с

• защита от перегрузок выполнена на реле РТ-40/20

I_ср =6,3 А t_сз=2,6с

Асинхронного двигателя М3:

- Определяются данные и выбирается магнитный пускатель ПМ12-100 со встроенным тепловым реле РТЛ-2061

-Выбираем предохранитель ПН – 2 с номинальным током патрона 250 А и плавкую вставку с
